Description

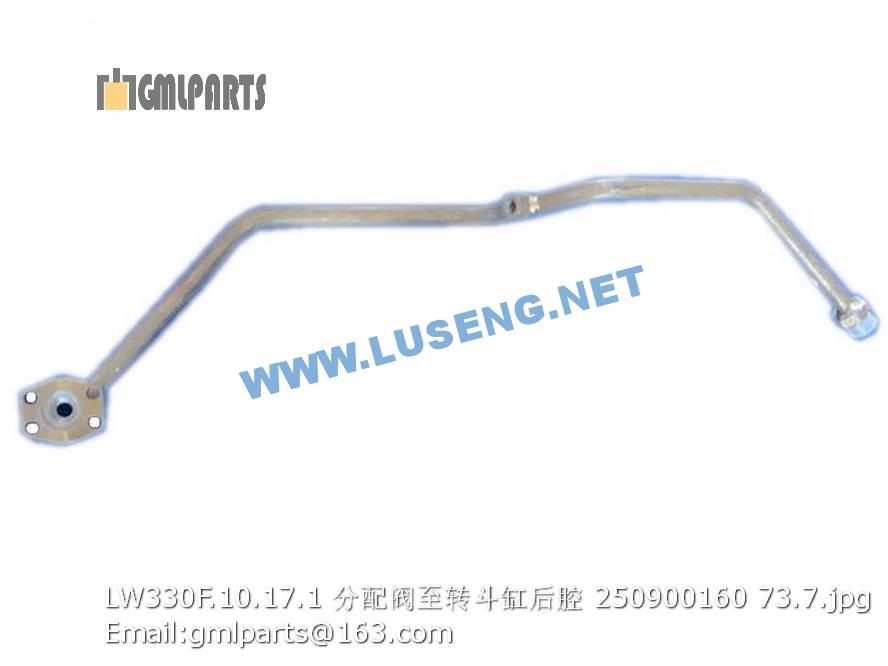

250900160 LW330F.10.17.1 TUBE XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164538 滤芯 Filter 1 SF6720,滤芯每1000小时或半年更换，以先到为准 SF6720, filter every 1000 hours or half year replacement, whichever occurs first
2 803164539 吸油滤清器底座 filter base 1
3 803164622 接头 adapter 2
4 230100493 螺栓 Bolt 2
5 805300014 垫圈 10 Washer 2 GB/T93-1987
6 239900280 软管总成 Hose 1
7 803164761 接头 Connector 1
8 803004383 液压泵 Propulsion -pump 1
9 803164696 法兰接头 Flange 2
10 803164710 法兰组件 Flange 2
11 803164633 接头 Connector 2
12 803165106 软管总成 Hose 1
13 239901839 软管总成 Hose 2
14 803004179 桥驱动马达 Propulsion -motor 1
15 805003933 螺栓M16×1.5×45 Bolt 4 GB5785-86
16 805301377 垫圈 16(达克罗) Wahser 4
17 803164730 接头 Joint 9
18 803165095 软管总成 Hose 1
19 239901840 软管总成 Hose 1
20 239901838 软管总成 Hose 1
21 803164794 弯头 Joint 5 EW12LOMD
22 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
23 805300018 垫圈12 washer 12 4 GB/T93-1987
24 803164766 接头 JOINT 1
25 803164631 弯头 Adapter 3
26 239900267 软管总成 Hose 1
27 803166490 接头 Adapter 1
28 803165051 软管总成 Hose 1
29 803164634 接头 Connector 1
30 803163586 接头 Joint 3
31 805000103 螺栓 M14×35 Bolt 4 GB/T5783-2000
32 805301376 垫圈14 Washer 14 4
33 803166320 O型密封圈122X3.55 O-ring 1 GB3452.1-82
34 803164682 法兰组件 Flange 2 M2M2HK-16/N12
35 239900424 软管总成 Hose 2
36 803166567 测压接头 Measuring nipple 2
37 801100061 O型密封圈28×3.55 O-Ring 2 GB/T3452.1-1992
38 803164750 接头 Joint 1 GE22LM18×1.5EDOMDCF
39 801100055 O型圈160×3.55 O-ring 1
40 226802205 油路板 Flange 2
41 226802265 滤清器支架 plank 1
42 803164700 法兰接头 Flange 2
43 803009792 阀组 Valve 1
44 803010014 球阀 Ball Valve 1
45 803189851 接头 Adapter 1
46 803189852 接头 Adapter 1
