Description

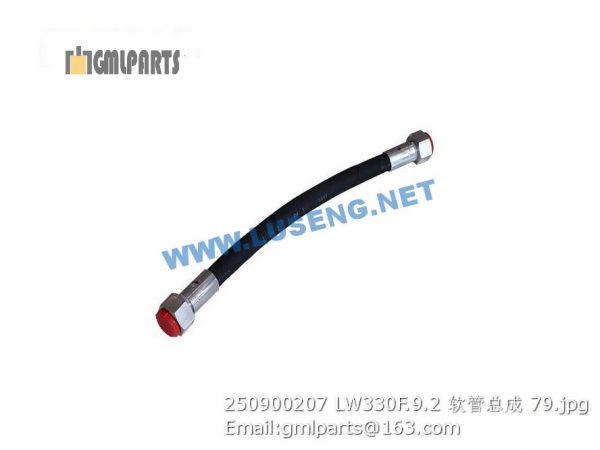

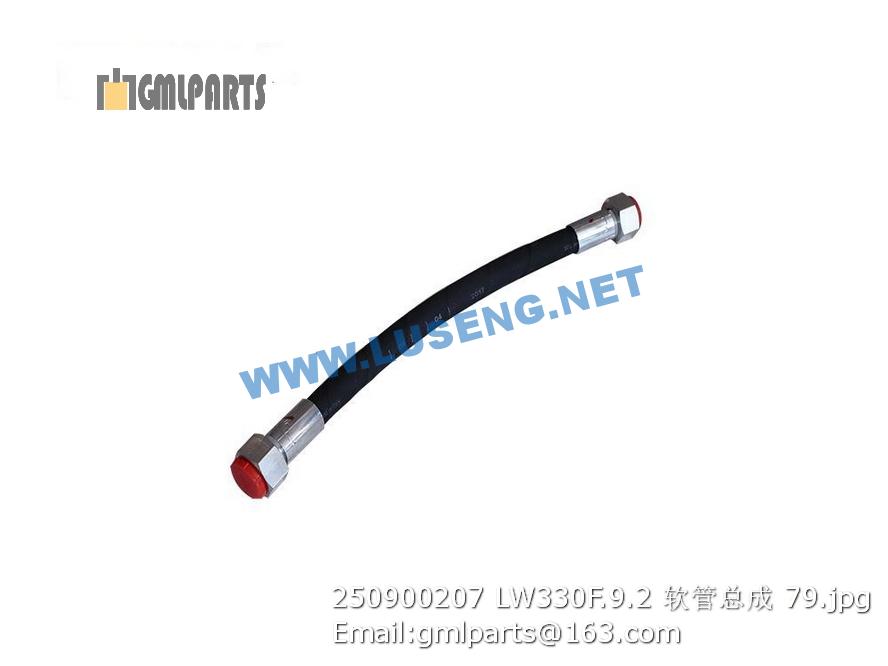

250900207 LW330F.9.2 HOSE ASSY

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 250700106 右后扶手架 Right Armrest 1
2 252901173 右箱盖 Right Box Cover 1
3 252901172 左箱盖 Left Box Cover 1
4 805000033 螺栓M8×16 Bolt 16 GB/T5783-2000
5 805300010 垫圈 8 Washer 12
6 805300069 垫圈 8 Washer 8 12
7 250900223 隔板I RUBBER 2 LW330F(II).8.10-3
8 252901510 垫板 Rubber cushion 2 借用
9 252901232 隔板 Rubber 2
10 805000047 螺栓 M10×50 Bolt 16 GB/T 5783-2000
11 252100935 压板 Plate 8
12 252901491 橡胶板 Rubber Plate 4
13 805300014 垫圈 10 Washer 16 GB/T93-1987
14 805200048 螺母 M10 Nut 16 GB/T6170-2000
15 252400477 下踏板 Footplate 2
16 252901492 上踏板 Up Pedal 2
17 805000014 螺栓 Bolt 6
18 805300018 垫圈12 washer 12 6 GB/T93-1987
19 805300020 垫圈12 Washer 6 GB/T97.1-2002
20 805200045 螺母 8 Nut 4 GB/T 6170-2000
21 252901171 角钢 Angle iron 2 借用
22 805300011 垫圈 16 Washer 4 GB/T 93-1987
23 805000028 螺栓M16X50 BOLT 4
24 250700111 左后扶手架 Left Armrest 1
25 252901443 拉丝 Connecting rod 4
26 805100056 螺钉 M5×12 Bolt 8 GB/T67-2000
27 805300119 垫圈5 Washer 8 GB/T 97.1-2002
28 252101543 灯后盖 Lmap Rear Cover 2
29 252101544 灯架 Lamp Protector 2
1 803004121 分配阀 Valve 1
2 803164272 分离式法兰 Split Flange 4
3 252900253 钢管 Tube 1
4 803164271 法兰组件 Flange 1
5 252900254 软管总成 Hose 1
6 805300013 垫圈16 Washer 6 GB/T 97.1-2002
7 805300011 垫圈 16 Washer 6 GB/T 93-1987
8 805000051 螺栓 M16×40 Bolt 6 GB/T5783-2000
9 252900255 钢管 Tube 1 500K.07.1.3
10 805300018 垫圈12 washer 12 42 GB/T93-1987
11 805000048 螺栓M12X35 Bolt 24 GB/T5783-2000
12 803164126 O形密封圈61.5X3.55 O- Ring 1 GB/T3452.1-1992
13 250400239 分离式法兰 Split Flange 1 ZL50E.7.1.24-1
14 252101531 液压油箱 Oil Box 1 500K.7.1.4
15 252100360 分离式法兰 Split Flange 2 Z5G.7.2-3
16 801100066 O形密封圈42.5X3.55 O- Ring 1 GB/T3452.1-1992
17 252900493 吸油钢管 Tube 1
18 252100847 密封垫 Seal packing 2
19 803004078 齿轮泵 Gear pump 1
20 801100237 O形密封圈46.2×3.55 “O” Ring 1 GB/T3452.1-1992
21 252900492 吸油钢管 Tube 1
22 801100049 O形密封圈50X3.55 O- Ring 2 GB/T3452.1-1992
23 ▲ 0
24 803004079 齿轮泵 Gear Pump 1
25 252900261 软管总成 Hose 1
26 805300014 垫圈 10 Washer 8 GB/T93-1987
27 252900283 支柱 support 4 500K.7.1.12-5
28 805200048 螺母 M10 Nut 8 GB/T6170-2000
29 805002242 螺柱 10×110 Bolt 8 GB/T 901-1988
30 252900746 软管总成 Hose 1
31 252900747 接头块 Joint Block 1 500KII.7.1.6
32 805002248 螺柱M12X95 Bolt 4 GB/T901-1988
33 805200049 螺母 M12 Nut 15 GB/T6170-2000
34 805000017 螺栓 M8×25 bolt 2 GB/T5783-2000
35 252300148 流量放大阀 Valve 1
36 805000403 螺栓M12X110 Bolt 3 GB/T5782-2000
37 805002288 O形圈 O- Ring 1
38 269900182 法兰 Split Flange 1
39 250700110 高压软管总成 Hose 1
40 252904234 支板 Plank 1 500K.7.1.12-1
41 801100269 O形密封圈 75X3.55 O- Ring 1 GB/T3452.1-1992
42 252900264 橡胶夹板 Rubber Plate 4 500K.7.1.13-1
43 252900284 支板 Plank 1
44 803164005 胶管B 45X150 Hose 1 JB/T8406-2001
45 801902696 喉箍50-55 Clamp 2 JB/T3616.1
46 803164018 胶管B51X260 Hose 1 JB/T 8406-2001
47 801902702 双钢丝环箍 63-68 Clamp 2 JB/T3616.1
48 805300020 垫圈12 Washer 8 GB/T97.1-2002
49 252101216 接头块 Joint Block 1
50 805300010 垫圈 8 Washer 2
51 252900494 钢管 Tube 1
52 252900285 法兰 Flange 1
53 805002233 螺柱M12X35 Bolt 8 Q/SC1294-2000
54 805000300 螺栓 M12×120 Bolt 3 GB/T5783-2000
55 801364295 接头 ConnectorCP 1 LH22L
56 252900281 橡胶垫 Rubber Blanket 4 500K.7.1.12-3
57 252900282 橡胶垫 Rubber Blanket 4 500K.7.1.12-4
58 252904235 夹板 Plank 2 500K.7.1.13-2
59 252900265 支柱 Brace 8 500K.7.1.13-3
60 805000100 螺栓 M10×55 Bolt 4 GB/T 5782-2000
61 252900280 压板 Plank 8 500K.7.1.12-2
