Description

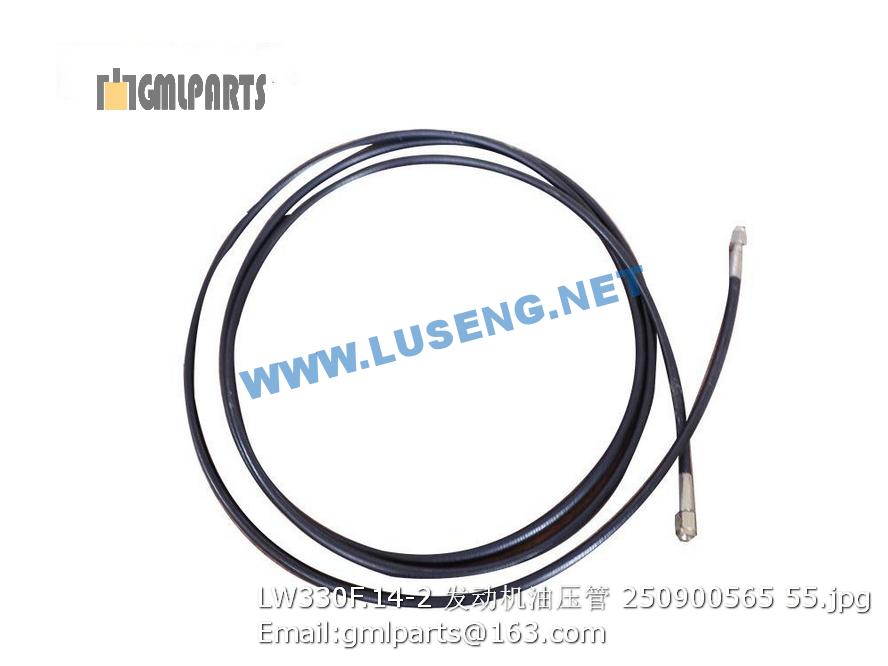

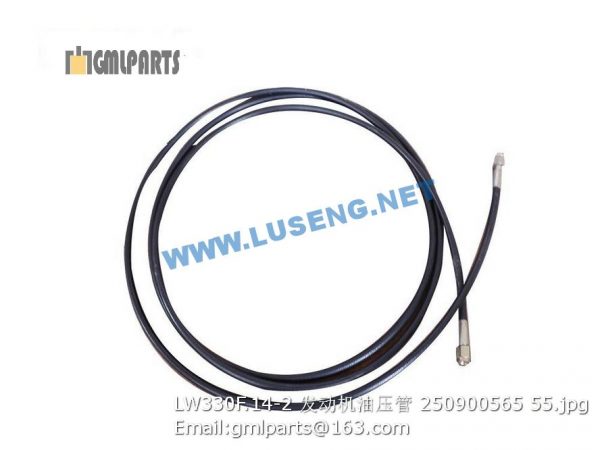

250900565 LW330F.14-2 Hose

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 227301508 管塞 Screw plug 1
2 239900343 软管总成 Hose 1
3 803164589 滤清器 filter 1
4 803004245 转向器 Redirector 1
5 803164743 接头 Adapter 1
6 803164744 接头 Adapter 1 GB/T5783-2000
7 803164616 接头 Adapter 1
8 803164739 接头 Adapter 1
9 239900717 软管总成 Hose 2
10 801902794 橡胶护垫 Pad 1
11 801902943 扎带 cable tie 12
12 800511493 关节轴承GE35ES jointingbearing 4 GB/T304.1-2002
13 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995
14 803081717 转向油缸 Cylinder 2
15 803103818 接头 Joint 4
16 239900422 软管总成 hose 1
17 803164635 三通接头 adapter 2
18 803164630 弯头 Joint 2
19 239900347 软管总成 Hose 1
20 803164619 接头 Adapter 1
21 803164565 测压接头 adapter 1
22 803164695 法兰接头 Adapter 1
23 803164789 三通接头 Adapter 1
24 803164705 接头 Connector 1
25 803164684 法兰组件 Flange 1
26 803166490 接头 Adapter 1
27 239900359 软管总成 Hose 1
28 803164632 接头 Adapter 1
29 803164683 法兰组件 Flange 1
30 803164631 弯头 Adapter 1
31 239901855 软管总成 Hose 1
1 803075353 卡片 Pin 2
2 803044648 螺母M27×2 nut 1
3 803044641 缸体 cylinder 1
4 803044650 格莱圈100×84.5×6.3 Glyd Ring 1
5 801100241 O形圈35×3.1 O-ring 1 GB1235—76 GB1235-76
6 803044651 孔用支撑环 retaining Ring 2
7 803044642 缸体 cylinder 1
8 803044643 活塞杆 piston shaft 1
9 803044652 斯特封40×55×6.3 seal 1
10 803044644 导向套 Guide sleeve 1
11 801100309 O型圈100×3.1 O-ring 1 GB1235-76 GB1235-76
12 803044653 挡圈 Washer 1 挡圈100×95.2×1.5 挡圈100×95.2×1.5
13 803044654 轴用支撑环 retaining Ring 1
14 803044645 孔用卡键 pin 1
15 803044646 挡环 Washer 1
16 805400078 挡圈90 RING 1 GB/T894.1-1986 GB894-1986
17 803044655 轴封40×50×10 Shaft seal 1
18 803044656 防尘圈d40×48×5 Dustproof ring 1
19 803075352 连接销 Pin shaft 2
20 805100064 螺钉 M8×20 Bolt 4 GB/T70.1-2008 GB/T70.1-2000
21 805300010 垫圈 8 Washer 4 GB/T93-1987
22 805600369 销轴 Pin shaft 1 GB/T91-2000
