Description

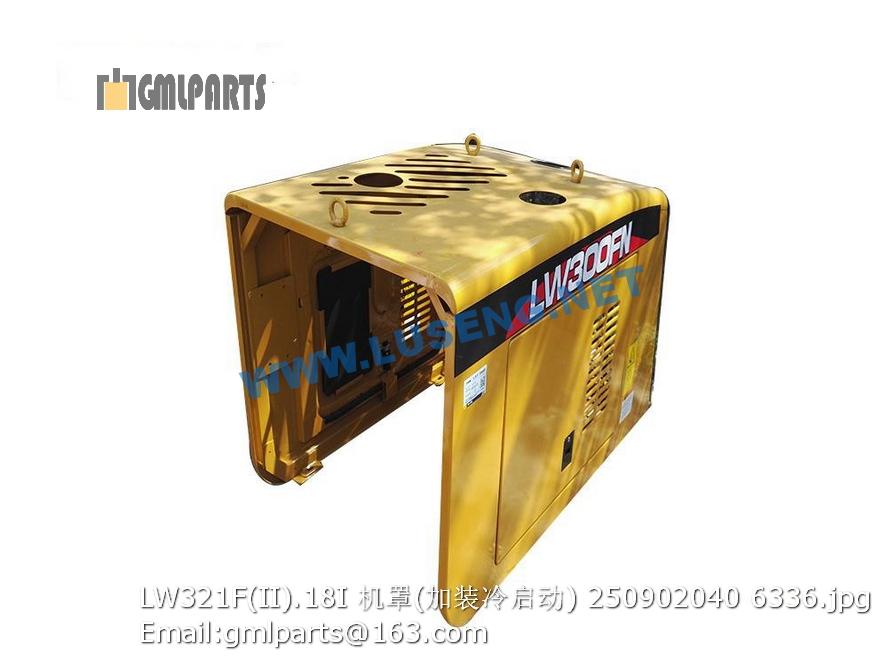

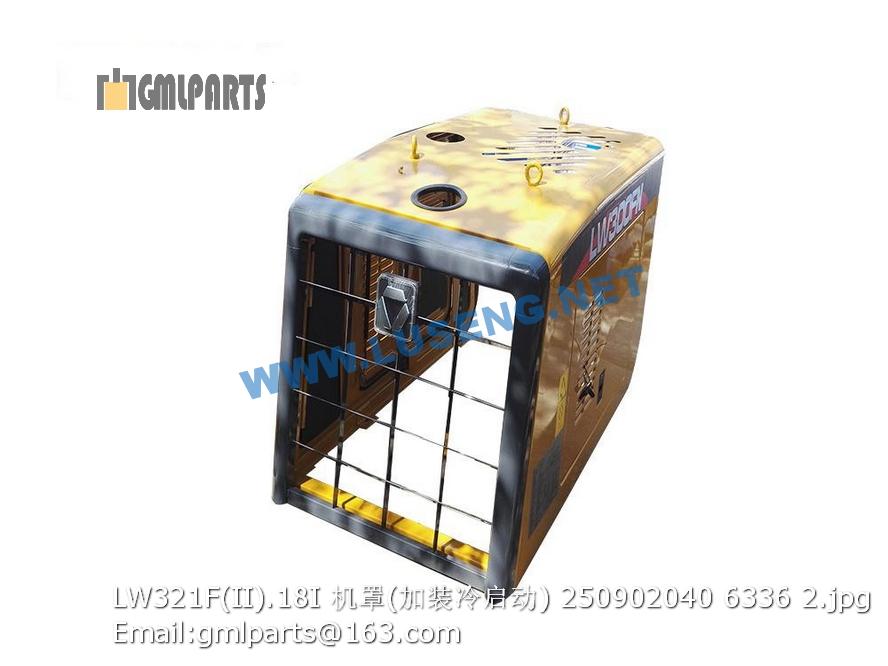

250902040 LW321F(II).18I HOOD XCMG LW300FN

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164589 滤清器 filter 2 Ⅰ\Ⅱ
1 803164878 液压油滤芯 Hydraulic oil filter elememt 1 Ⅲ
2 227100205 液压油箱 Hydraulic oil tank 1 开式
2 226800327 液压油箱 Hydraulic oil tank 1
3 226800447 左护板 Left plate 1
3 226802438 左护板 Left Plate 1 XS203J/XS223J/XS263J
4 805000008 螺栓 M6×12 Bolt 4 GB/T5783-2000
5 805300030 垫圈 6 Washer 6 4 GB/T93-1987
6 805000696 螺栓M12×75 Bolt 6 GB/T5783-2000
7 805300018 垫圈12 washer 12 12 GB/T93-1987
8 805300020 垫圈12 Washer 12 GB/T97.1-2002
9 805200049 螺母 M12 Nut 6 GB/T6170-2000
10 805000014 螺栓 Bolt 6
11 226802436 右支架 Right Bracket 1 XS203J/XS223J/XS263J
11 226800321 支架 Bracket 2
12 226800320 右护板 Right Plate 1
12 226802439 右护板 Right Plate 1 XS203J/XS223J/XS263J
13 803164536 液位计 OIL LEVEL AND TEMPERATURE METER 1
14 226800436 垫 Washer 1
15 226800435 油箱盖 Cover 1
16 805000017 螺栓 M8×25 bolt 10 GB/T5783-2000
17 805300010 垫圈 8 Washer 10
18 800101456 空气滤清器 Air filter 1
19 ▲226800286-091019 螺栓 Bolt 6 滤清器附件
20 ▲226800286-091020 垫圈 Washer 6 滤清器附件
21 226802437 左支架 Left Bracket 1 XS203J/XS223J/XS263J
1 805000714 螺栓 M10×20 Blot 12 GB/T5783-2000
2 805300014 垫圈 10 Washer 24 GB/T93-1987
3 805300017 垫圈10 Washer 24 GB/T97.1-2002
4 226800232 左护板 Left-Board 1
5 226800229 发动机罩 Engine hood 1
6 226803280 铰链 Hinge 2
7 805000062 螺栓 M10×35 Bolt 12 GB/T 5783-2000
8 226800230 带孔安装销 Hole-pin 1
9 805600016 开口销4×40 Split-pin 2 GB/T 91-2000
10 ▲803004190-100110 减振垫 KLJZD-XG-003 2
11 803604727 发动机罩支撑系统 Engine cover support system 1
12 226800231 带孔安装销 Hole-pin 1
13 226800233 右护板 Right-board 1
14 228700313 小盖板 Cover board 1
15 805000394 螺栓M8×18 Bolt M8×18 2 GB/T5783-2000
16 805300010 垫圈 8 Washer 2
