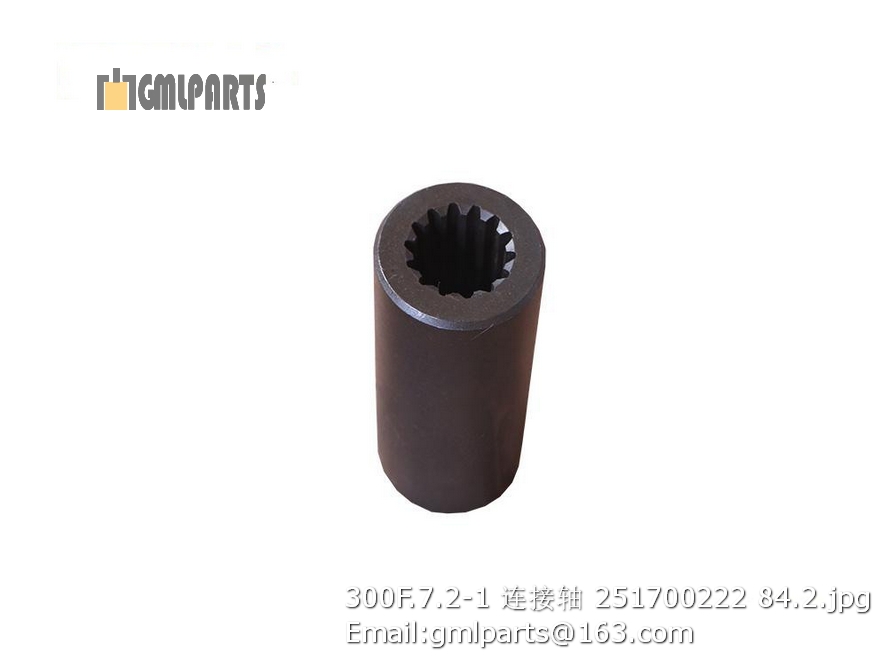

251700222 300F.7.2-1 Link Shaft

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 801902751 V型抱箍 φ82 Clamp 1
2 252101836 消声器总成 Muffler 1
3 252108542 支架II Bracket 1
4 805004764 螺栓 M12×25 10.9(达克罗) BOLT 1 GB/T16674.1-2004
5 252110342 胶管 1
6 801902747 弹簧型抱箍 Φ139 Clamp 4 149437
7 252101552 支架 Bracket 1
8 805048007 螺栓 M10×35 Bolt 14 GB/T16674.1-2004
9 805238533 螺母 M10(达克罗) Nut 14 GB/T6177.1-2000
10 805048006 螺栓 M10×30 Bolt 4 GB/T16674.1-2004
11 252110337 胶管 Pipe 1
12 801900251 T型抱箍φ112 Clamp 2 11ZH4-9921
13 252110348 进气钢管 1
14 805004713 螺栓 M6×20 10.9(达克罗) Bolt 2
15 252110338 支架I Bracket 1
16 252110354 空滤器卡箍支架 Bracket 1
17 805004717 螺栓 M8×25(达克罗) Bolt 4 GB/T16674.1-2004
18 805048487 螺母M18-10（达克罗） nut 8 GB/T 6170-2000
19 252110339 胶管 B16×400 Pipe 1
20 801902706 不锈钢喉箍16-25 Clamp 2 QC/T619-1999
21 805301409 复合式密封硬垫圈 10 Washer 1 Q/SC1294-2000
22 252110341 空滤器卡箍 Clamp 1
23 805048853 螺栓 M8×45 10.9（达克罗） BOLT 4 GB/T16674.1-2004
24 800141012 空气滤清器 Air Filter 1 4570092941
25 252607762 排气管 Air Exhaust Tube 1
26 800151627 油浴式空气滤清器用防雨帽 air filter 1 KAB68-2
27 800150711 油浴式空气滤清器 Admission System 1 KAB68-50-00
28 252113781 安装支架 BRACKET 1 Z5GN(I).1.1.1
29 805004763 螺栓 M10×25(达克罗) Bolt 4 GB/T16674.1-2004
30 805300017 垫圈10 Washer 4 GB/T97.1-2002
31 252114436 进气管 air INTAKE pipe 1 Z5GKM(III)TH.1.2-1
32 805204006 螺母 M12(达克罗) Nut 4 GB/T6177.1-2000
