Description

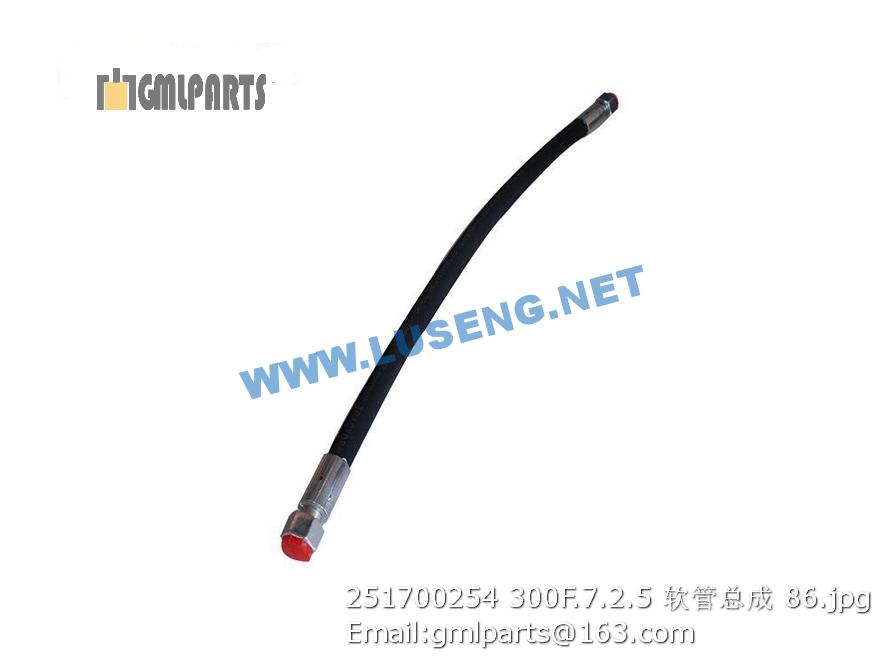

251700254 300F.7.2.5 HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252101055 左钢管 Tube 1
2 252100663 固定板 Plank 8
3 250200250 U形螺栓 U-Bolt 10
4 805200045 螺母 8 Nut 20 GB/T 6170-2000
5 805300069 垫圈 8 Washer 8 20
6 805300010 垫圈 8 Washer 20
7 252101051 胶管总成 Hose 2
8 252901340 左钢管 Tube 1
9 252901342 右钢管 Tube 1
10 252904608 钢管 Tube 1
11 803164272 分离式法兰 Split Flange 2
12 803004059 多路阀 Main Valve 1
13 252101049 右钢管 Tube 1
14 250400425 堵头 Plug 4
15 805301417 垫圈30 Washer 4 Q/SC1294-2000
16 803601021 接头 Connector 2
17 253000267 软管总成 Hose 1
18 253000266 软管总成 Hose 1
19 252900555 左支板 Plank 1
20 252900280 压板 Plank 16 500K.7.1.12-2
21 252900282 橡胶垫 Rubber Blanket 8 500K.7.1.12-4
22 252900281 橡胶垫 Rubber Blanket 8 500K.7.1.12-3
23 805000047 螺栓 M10×50 Bolt 4 GB/T 5783-2000
24 805300014 垫圈 10 Washer 8 GB/T93-1987
25 252900298 支柱 support 4 500K.7.2.11-2
26 803004099 先导阀 Pilot Valve 1
27 803166774 接头 Joint 2 用于803004099
31 252901348 支板 Plank 1
32 803164975 管夹 Plate 2
33 805000100 螺栓 M10×55 Bolt 4 GB/T 5782-2000
34 252900283 支柱 support 4 500K.7.1.12-5
35 252901347 支板 Plank 1
36 252900554 右支板 Plank 1
1 801364295 接头 ConnectorCP 1 LH22L
2 803164272 分离式法兰 Split Flange 4
3 252900253 钢管 Tube 1
4 803164271 法兰组件 Flange 1
5 252900254 软管总成 Hose 1
6 805300013 垫圈16 Washer 6 GB/T 97.1-2002
7 805300011 垫圈 16 Washer 6 GB/T 93-1987
8 805000051 螺栓 M16×40 Bolt 6 GB/T5783-2000
9 252900255 钢管 Tube 1 500K.07.1.3
10 805300018 垫圈12 washer 12 42 GB/T93-1987
11 805000048 螺栓M12X35 Bolt 24 GB/T5783-2000
12 803164126 O形密封圈61.5X3.55 O- Ring 1 GB/T3452.1-1992
13 250400239 分离式法兰 Split Flange 1 ZL50E.7.1.24-1
14 252101531 液压油箱 Oil Box 1 500K.7.1.4
15 252100360 分离式法兰 Split Flange 2 Z5G.7.2-3
16 801100066 O形密封圈42.5X3.55 O- Ring 1 GB/T3452.1-1992
17 252900493 吸油钢管 Tube 1
18 252100847 密封垫 Seal packing 2
19 803004078 齿轮泵 Gear pump 0
20 801100237 O形密封圈46.2×3.55 “O” Ring 1 GB/T3452.1-1992
21 252900492 吸油钢管 Tube 1
22 801100049 O形密封圈50X3.55 O- Ring 2 GB/T3452.1-1992
23 252904235 夹板 Plank 2 500K.7.1.13-2
24 803004079 齿轮泵 Gear Pump 1
25 252900261 软管总成 Hose 1
26 805300014 垫圈 10 Washer 8 GB/T93-1987
27 252900265 支柱 Brace 8 500K.7.1.13-3
28 805200048 螺母 M10 Nut 8 GB/T6170-2000
29 805002242 螺柱 10×110 Bolt 8 GB/T 901-1988
30 252900746 软管总成 Hose 1
31 805000300 螺栓 M12×120 Bolt 3 GB/T5783-2000
32 805002248 螺柱M12X95 Bolt 4 GB/T901-1988
33 805200049 螺母 M12 Nut 15 GB/T6170-2000
34 805000017 螺栓 M8×25 bolt 2 GB/T5783-2000
35 805002233 螺柱M12X35 Bolt 8 Q/SC1294-2000
36 805000403 螺栓M12X110 Bolt 3 GB/T5782-2000
37 805002288 O形圈 O- Ring 1
38 269900182 法兰 Split Flange 1
39 252108304 胶管总成 hose 1
40 252900285 法兰 Flange 1
41 801100269 O形密封圈 75X3.55 O- Ring 1 GB/T3452.1-1992
42 252900264 橡胶夹板 Rubber Plate 4 500K.7.1.13-1
44 803164005 胶管B 45X150 Hose 1 JB/T8406-2001
45 801902696 喉箍50-55 Clamp 2 JB/T3616.1
46 803164018 胶管B51X260 Hose 1 JB/T 8406-2001
47 801902702 双钢丝环箍 63-68 Clamp 2 JB/T3616.1
48 805300020 垫圈12 Washer 8 GB/T97.1-2002
49 252101216 接头块 Joint Block 1
50 805300010 垫圈 8 Washer 2
51 252900494 钢管 Tube 1
