Description

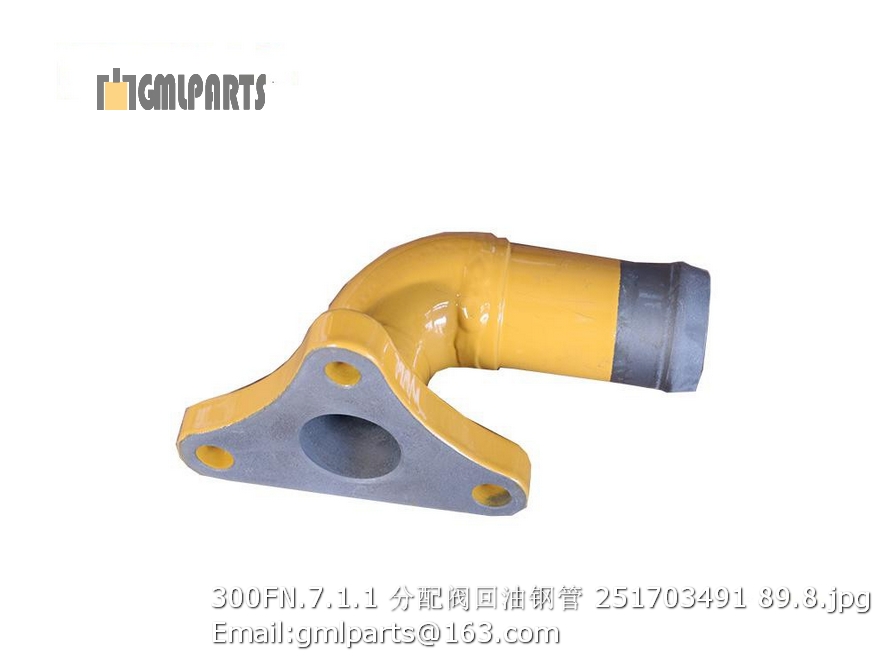

251703491 300FN.7.1.1 tube

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252114320 后车架 Rear Chassis 1
2 252112982 转向销 PIN 2
3 253102301 垫片 SHIM 2
4 269900185 调整垫片 Shim 8
5 805048032 螺栓 M16×25(达克罗) BOLT 6
6 801970978 插樵扎带 4.8×190 Clamp 2 GNP-190STB
7 805601608 销 32×80 PIN 2
8 252101576 固定杆 fixed link 1
9 251500108 弹性挡簧 Washer 2
10.1 252908259 右侧挡板 Plate 1
10.2 252900849 左侧挡板 Plate 1
11 805338265 垫圈 8(达克罗) Washer 5 GB/T96.1-2002
12 269900192 调整垫片 Adjustment shim 2
13 805004755 螺栓 M8×16 Bolt 5 GB/T16674.1-2004
14.1 252907278 配重总成 Counterweight 1 选配
14.2 252114050 配重总成 Counterweight 1 1800kg
15 805048478 螺栓 M30×240 10.9(达克罗) Bolt 4 GB/T5782-2000
16 805300048 垫圈30 Washer 4 GB/T93-1987
17 252100775 牵引销 Pin 1
18 251400289 摆动架销 Sway Bracket Pin 2
19 250400178 调整垫片 Adjusting Cushion 2
20 252112096 套 Sleeve 2
21 250400177 调整垫片 Adjustment shim 2
22 252114055 付车架 Sway Bracket 1
