Description

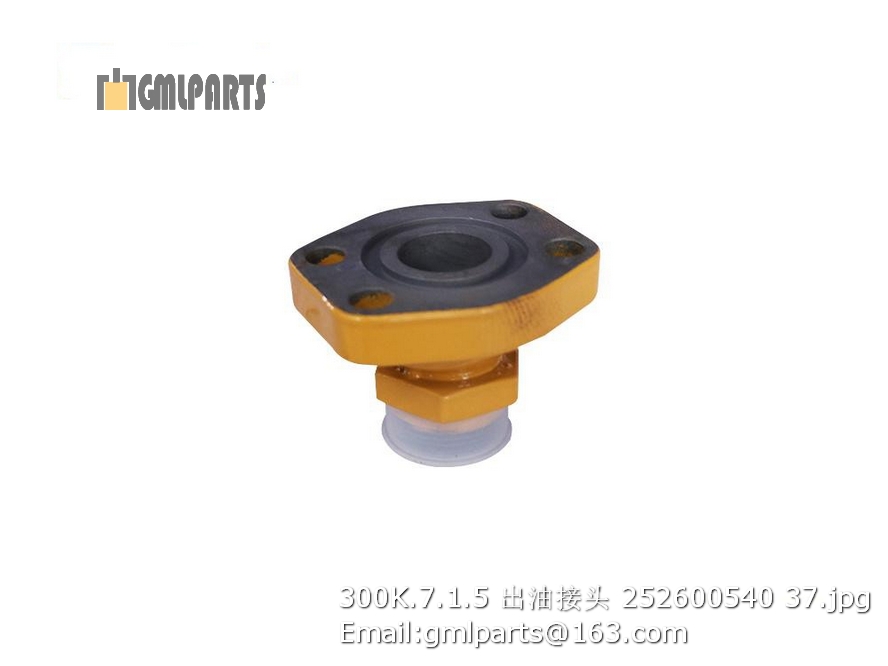

252600540 300K.7.1.5 Connector

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803171734 胶管总成 Hose 1
2 805000137 螺栓M8X40 Bolt 4 GB/T5783-2000
3 805002295 接头 Joint 19
4 803164245 接头 Joint 5
5 805300010 垫圈 8 Washer 8
6 803164129 O型圈22.4×2.65 O- Ring 1 GB3452.1-1992
7 252100934 胶管总成 hose 1
8 803164971 胶管总成 Limit Valve 1
9 250100112 转向器 Washer 1
10 803201514 接头 Joint 4
11 252108519 接头块 Joint block 1 Z5GM(IV).7.3-2
12 803007063 齿轮泵 Nut 1
13 252108520 垫片 Washer 1
14 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
15 805300017 垫圈10 Washer 16 GB/T97.1-2002
16 805300014 垫圈 10 Washer 24 GB/T93-1987
17 803164243 三通接头 Joint 2
18 803004077 单向阀 Valve 1
19 803164237 接头 Joint 3
20 803171730 胶管总成 Hose 1
21 803004045 选择阀 Valve 1
22 805000062 螺栓 M10×35 Bolt 2 GB/T 5783-2000
23 803164827 法兰组件 Split Flange 1
24 803164970 胶管总成 Hose 1
25 803166449 堵头 Plug 1
26 252101036 胶管总成 Hose 1
27 805002280 螺栓M10X55 Bolt 6 GB/T 21-1976
28 252101979 胶管总成 Hose 2
29 803171732 胶管总成 Hose 1
30 252100891 胶管总成 Hose 1
31 805002176 螺栓 M10×65 Limit Rod 8 GB/T 21-1976
32 803164250 接头 Joint 2
33 803004058 溢流阀 Hose 1
34 805001920 螺栓M8X75 Hose 4 GB/T5782-2000
35 252101269 胶管总成 Joint 1
36 803164969 胶管总成 Hose 1
37 252100894 胶管总成 Hose 1
38 803163675 接头 Joint 1
39 803163672 接头 Joint 1
40 252100500 限位杆支座 Plank 2
41 805200049 螺母 M12 Nut 2 GB/T6170-2000
42 252100501 限位杆 Limited rod 2
43 803004042 限位阀 Valve 2
