Description

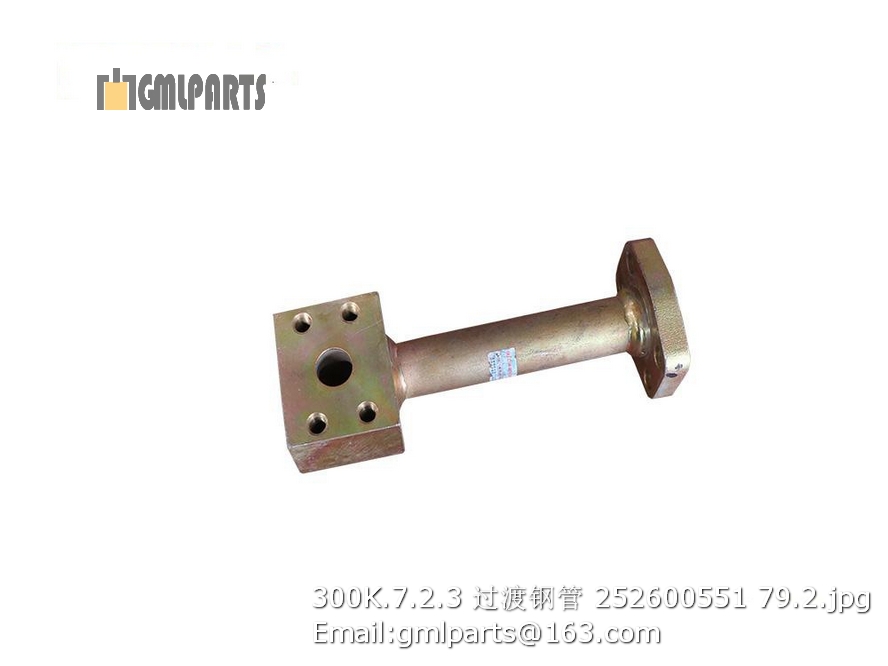

252600551 300K.7.2.3 Tube

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000018 螺栓 M8×20) Elbow 2
2 805300010 垫圈 8 Washer 2
3 252110311 测压接头总成 Joint component 4
4 252110314 安装板 Plate 1
5 805002295 接头 Joint 2
6 252906070 测压线 Block 1
7 252110316 测压线 Hose 1
8 803164420 接头 Joint 1
9 801100148 O形密封圈40×3.55 O- Ring 1 GB/T 3452.1-1992
10 252107182 法兰块 Split Flange 1
11 805002239 螺柱 M10×75 Bolt 8 GB/T 901-1988
12 805300014 垫圈 10 Washer 8 GB/T93-1987
13 805200048 螺母 M10 Nut 8 GB/T6170-2000
14 252906069 测压线 Pressure line 2
15 803164243 三通接头 Joint 1
16 253101078 测压标识 Pressure identification 1
17 252107857 法兰块 Split Flange 1
18 801100068 O形圈 32.5×3.55 O- Ring 1 GB/T3452.1-1992

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803163524 测压接头 Joint 1
2 252110309 隔壁接头 Joint 1
3 805200047 螺母 M16×1.5 Nut 1 GB/T6173-2000
