Description

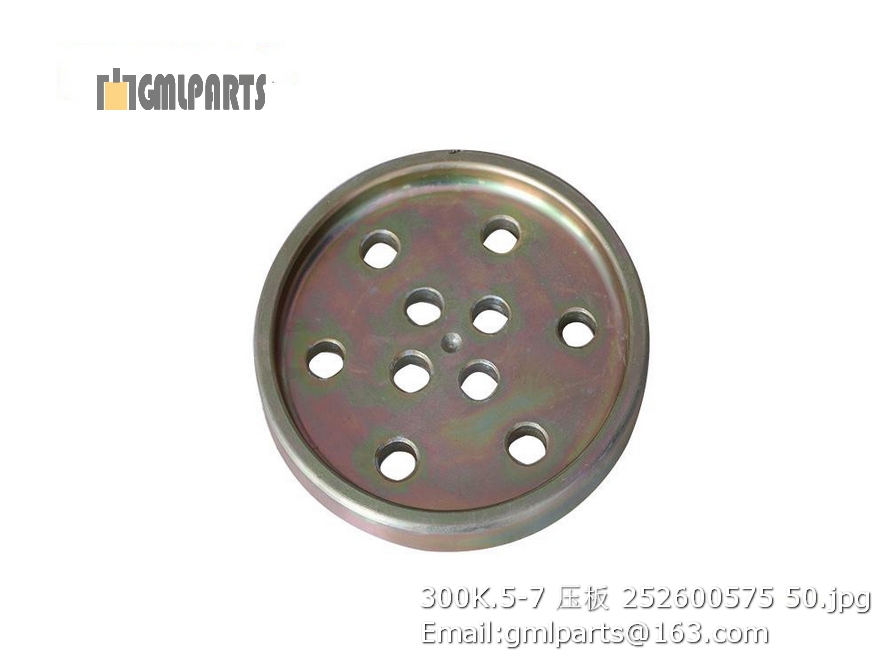

252600575 300K.5-7 PLATE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
0 803004308-101512 右转向油缸 Cylinder 1 Z5GM(IV)TH
0 803004309-101512 左转向油缸 Cylinder 1 Z5GM(IV)TH
1 252102004 胶管总成 Hose 1
2 803004055 单向阀 In-Line Check Valve 1
3 252100863 接头 Joint 1
4 805301416 垫圈27 Washer 1 Q/SC1294-2000
7 805000043 螺栓 M10×30 Bolt 10 GB/T 5783-2000
8 805300014 垫圈 10 Washer 15 GB/T93-1987
11 252101217 接头块 Block 1
13 805000064 螺栓M12X55 Bolt 4 GB/T5783-2000
14 801100148 O形密封圈40×3.55 O- Ring 2 GB/T 3452.1-1992
16 805000403 螺栓M12X110 Bolt 3 GB/T5782-2000
17 803198806 法兰组件 Split Flange 1
18 803004038 流量放大阀 Supporting Block 1
19 801902714 不锈钢吼箍 51-70 Clump 2 QC/T619-1999
20 252108551 胶管 Hose 1
21 252108552 吸油钢管 Tube 1
22 805002288 O形圈 O- Ring 1
23 803164130 O型圈54X3.55 O- Ring 1 GB/T3452.1-1992
24 805000716 螺栓M12X30 Bolt 8 GB/T5783-2000
25 805300018 垫圈12 washer 12 19 GB/T93-1987
26 805300020 垫圈12 Washer 4 GB/T97.1-2002
27 803164232 接头 connector 1
28 250700110 高压软管总成 Hose 1
30 805200049 螺母 M12 Nut 4 GB/T6170-2000
31 805002281 高压软管总成 Hose 4
32 252100107 连接块总成 Joint blank 1
33 252109437 胶管总成 Hose 1
34 803164968 高压软管总成 Hose 1
35 252101219 接头块 Joint blank 1
36 801100068 O形圈 32.5×3.55 O- Ring 1 GB/T3452.1-1992
37 805000076 螺栓M10X70 Bolt 4 GB/T5782-2000
39 252100847 密封垫 Seal packing 1
40 803007075 双联泵 Pump 1
42 805002233 螺柱M12X35 Bolt 4 Q/SC1294-2000
43 803164234 法兰组件 FLANGE 1 M1M1HK-16
44 252109436 胶管总成 hose 1
45 803164795 接头 Joint block 1 GB/T6170-2000
46 805300017 垫圈10 Washer 2 GB/T97.1-2002
