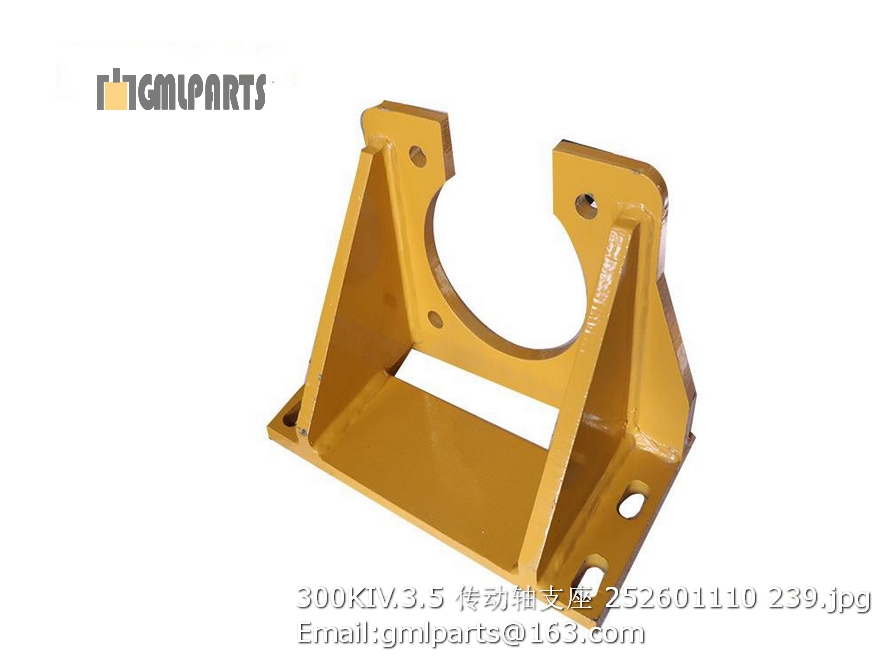

252601110 300KIV.3.5 DRIVE SHAFT BRACKET

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252908748 管夹总成 Clamp 1
2 805047997 螺栓M8×12 Bolt 2 GB/T16674.1-2004
3 252908519 软管总成 Hose 1
4 803199330 卡套 Φ40 CLAMP 2 TJBC
5 252909904 软管总成 HOSE 1 F481CECF282816-1830-180

1 803004130 油门操纵阀 Accelerator 1
3 805300029 垫圈 6 Washer 6 7 GB/T97.1-2002
4 805300030 垫圈 6 Washer 6 5 GB/T93-1987
5 805200053 螺母 M6 Nut M6 2
6 252100843 支架 Bracket 1

1 ▲800350007-01 水散热器总成 Water Radiator 1 XGSX01-77A-1301000
2 ▲800350007-02 导风罩护网总成 Shroud& Guard Net 1 XGSX01-77A-1301600
3 ▲800350007-03 左支架分总成 Left Bracket 1 XGSX01-77A -1301700
4 ▲800350007-04 右支架分总成 Right Bracket 1 XGSX01-77 A-1301700
5 ▲800350007-05 液压油散热器总成 Hydraulic Oil Radiator 1 XGSX01-77AY-1300000
6 ▲800350007-06 挡风板(侧) Plate (Side) 2 XGSX01-77J-1301701
7 ▲800350007-07 挡风板(上) Plate (Top) 1 XGSX01-77J-1301703
8 ▲800350007-08 下胶板 Plate 1 XGSX01-77A-1301702
9 ▲800350007-09 密封条 Airproof Strip 1 XGSX01-78D-1301800

1 803300795 卡套 Φ45 Pipe Clamp 2
2 805047997 螺栓M8×12 Bolt 6 GB/T16674.1-2004
3 252900455 软管总成 Hose 1
4 803300794 卡套 φ35 Cutting Ferrule 4 TJBC
5 252908319 软管总成 Hose 1
