Description

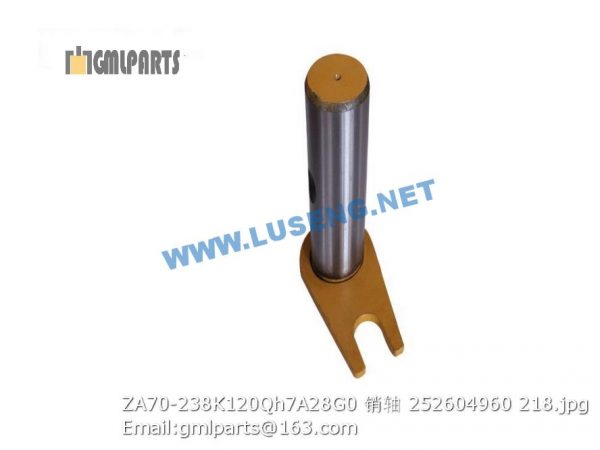

252604960 ZA70-238K120Qh7A28G0 PIN XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230503222 仪表箱结构 1
2 805338260 垫圈 10(达克罗) Washer 6
3 805140973 螺钉 M10×40(达克罗) Screw M10×40(Dacromet) 6 GB/T70.1-2008
4 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 7 GB/T5783-2000
5 805301384 垫圈 8(达克罗) Washer 7
6 805201502 螺母 M8 4
7 801902780 座椅 Chair 1
8 803686765 单柄组合开关 The switch of single handle combination 1 JK338-YLJ
9 230504374 操纵箱总成 The assembly of control box 1
1 ▲230503222-0501 方向盘 Steering wheel 1
2 860138296 转向柱 Steering rod 1
3 ▲230503222-0503 盖板 Plate 1
4 805300020 垫圈12 Washer 14 GB/T97.1-2002
5 805000025 螺栓 M6×40 Bolt 14
6 ▲230503222-0504 转向器架 Bracket 1
7 805201502 螺母 M8 4
8 805301384 垫圈 8(达克罗) Washer 4
9 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
10 ▲230503222-0505 调整垫 Washer 4
11 ▲230503222-0506 销轴 Pin 1
12 805300029 垫圈 6 Washer 6 4 GB/T97.1-2002
13 ▲230503222-0507 压板 Cover plate 1
14 ▲230503222-0508 弹簧 Spring 1
15 805400072 挡圈 16 Clip ring 1 GB/T894.1-1986
16 ▲230503222-0509 踏板支架 Bracket 1
17 ▲230503222-0510 拨叉 York 1
18 805601769 销2X32 Split pin 2
19 805601638 销8X40 Zn.D Pin 8×40 2 GB882-1986
20 805101951 螺钉M8X10 Screw 2
21 ▲230503222-0511 回转支承 Bearing 1
22 ▲230503222-0512 仪表箱体 Frame 1
23 ▲230503222-0513 盖板 Plate 1
1 803645852 JS6000手柄 handle 1
2 803546909 5.7寸显示器 display 1
3 803548637 IO模块 Board of input and output 1
4 803548636 按钮板 Button board 1
5 230504374-1 喇叭开关 Switch 1
6 230504374-2 紧急制动按钮 Button 1
7 230504374-3 驻车制动按钮 Button 1
8 803681409 电位计 Potentiometer 1
9 230504374-4 指示灯 Warning Lamp 2
10 230504374-5 油门选择开关 Switch 1
11 803604316 钥匙开关 Switch 1
12 230504374-6 发动机ECU Controller of engine 1
13 803679008 电源继电器 Relay 1
14 803645850 主控制器 Controller 1
15 230504374-10 档位选择开关 Switch 0
16 803610250 保险丝盒 Fuse box 1
17 803604637 保险丝(25A) Fuse 25A 2
18 803604638 保险丝(30A) 6
19 803604622 小型继电器 Relay 1 仪表箱带
20 230504374-7 切边升降开关 Switch 1
21 230504374-8 切边洒水开关 Switch 1
22 230504374-9 指示灯 Warning Lamp 1
