Description

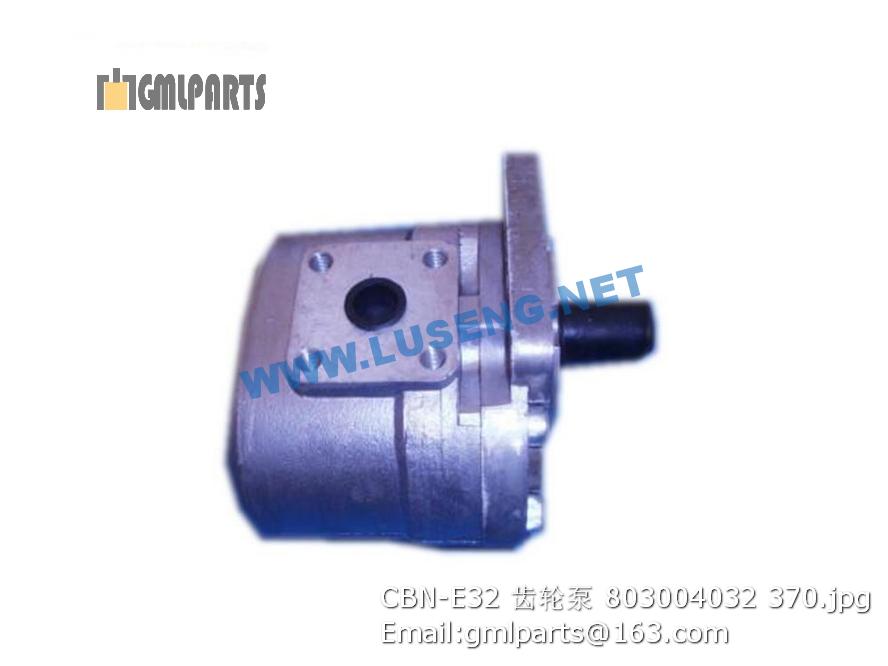

803004032 CBN-E32 Pump
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 400700775 连接套 Sleeve 1 ZL20A.16-5
2 400700314 纸垫 Pad 1 ZL20A.16-1
3 400701108 联接盘 Plate 1 ZL20A.16-4
4 805300010 垫圈 8 Washer 10
5 805100037 螺钉 M8×25 Screw 6 GB/T70.1-2000
6 805041503 螺柱M12×50 Bolt 6 GB/T901-1988
7 803043369 双联泵 Twin-gear pump 1 GBGj2050/101 OXF
8 805302746 垫圈12 Washer 12
9 805300018 垫圈12 washer 12 12 GB/T93-1987
10 805000048 螺栓M12X35 Bolt 2 GB/T5783-2000
11 801100024 O形圈 43.7×3.55G O-ring 1 GB/T3452.1-1992
12 402100681 吸油接盘 Joint 1 WZ30.9.3.2.16
13 801902712 喉箍 B33-57 Hose 2
14 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000
15 402203268 泵出油接盘 Joint 1 WZ30E.09.03.02.08
16 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
17 805300025 垫圈 12 Washer 1
18 803131680 胶管￠38 Rubber hose 1 N381HAHF222212-550
19 402100222 软管38 Pipe 1 WZ30.9.3.2-17
20 803303331 接头 Joint 1 I22LM30×2 O
21 803043434 多路阀 Multi-way valve 1 WJ25X-07
22 803131396 接头 Joint 6 I18LM30×2O
23 402100966 压板 Plate 2 WZ30.9.3.2.21-2A
24 402100334 橡胶板 Rubber plate 2 WZ30.9.3.2.21一1A
25 803131681 胶管 Rubber hose 3 N381HFHF181810-2550同向（两头大弯）
26 803131682 胶管 Rubber hose 3 N381HFHF181810-2450(同向)
27 402101999 钢管架 1 WZ30.09.03.02.23A
28 402203266 钢管 Tube 6 WZ30E.09.03.02.06
29 803130322 管夹 803130322 2 ZCSNA2-428
30 801100068 O形圈 32.5×3.55 O- Ring 1 GB/T3452.1-1992
1 402100153 动臂油缸 Arm cylinder 1 WZ25.9.1.3
2 805300032 垫圈 22 Washer 12 JB/T982-1977
3 402100679 钢管 Tube 1 WZ30.9.3.2.12
4 402100686 空心螺栓M22 X 1.5 Bolt 3 WZ30.9.3.2-4
5 805200049 螺母 M12 Nut 6 GB/T6170-2000
6 805300018 垫圈12 washer 12 12 GB/T93-1987
7 402100678 固定板 Plate 3 WZ30.9.3.2.11-2
8 402100677 U型螺栓“U” Bolt 6 WZ30.9.3.2.11一1
9 803131683 胶管 Rubber hose 1 N381HAHA181810-2600-编织
11 402100687 空心螺栓M22X1.5 Bolt 3 WZ30.09.03.02-06
12 402203265 钢管 Tube 2 WZ30E.09.03.02.05
13 402203264 钢管 Tube 1 WZ30E.09.03.02.04
14 402203263 钢管 Tube 1 WZ30E.09.03.02.03
15 402100154 斗杆油缸 Bucket cylinder 1 WZ25.9.1.5
16 803306428 胶管 Rubber hose 2 N381HAHA181810-4050-编织
17 402203261 钢管 Tube 1 WZ30E.09.03.02.01
18 402203262 钢管 Tube 1 WZ30E.09.03.02.02
19 402100500 铲斗油缸 Bucket cylinder 1 WZ25.9.1.9
20 803043365 限速阀 Valve 1 XSF-F25L-70
21 402203267 胶管 Rubber hose 1 WZ30E.09.03.02.07
22 801100072 O型圈 22×2.4 O-ring 1 GB/T1235-1976
