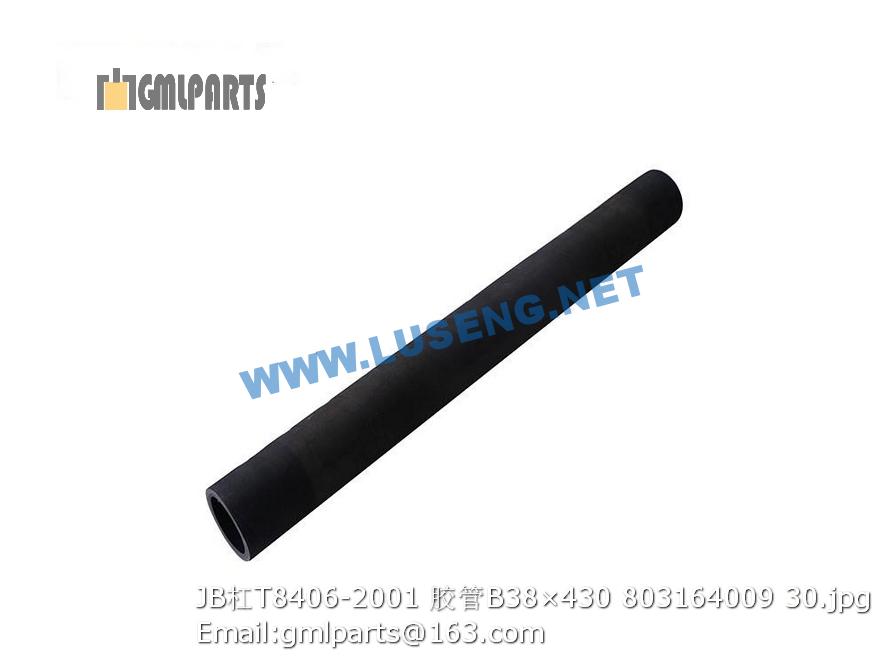

803164009 JB/T8406-2001 HOSE B38×430
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲225701587-110401 驾驶室焊接总成 Welding assembly of the cab 1
2 805300069 垫圈 8 Washer 8 12
3 805300010 垫圈 8 Washer 12
4 805000018 螺栓 M8×20) Elbow 4
5 227000354 M8螺帽 Screw cap 20
6 ▲225701587-110406 外扶手 Exterior armrest 2
7 805101945 螺钉M5×16 Screw 4
8 805300119 垫圈5 Washer 4 GB/T 97.1-2002
9 802101285 拉手 Knob 2
10 ▲225701587-110410 右门焊接总成 The right door 1 GB/T97.1-2002
11 801100340 油杯M6×1 grease cup 4
12 227000170 轴 Shaft 4
13 227000171 套 Bushing 8
14 227000174 垫 Plate 4
15 805200080 螺母M10 Nut 4
16 ▲225701587-110416 右限位固定板 Right restraint Fixing Plane 1
17 860117847 气弹簧 Gas spring 2
18 805201502 螺母 M8 8
19 805000089 螺栓 M8X35 Bolt 4 GB/T 5783-2000
20 227000350 平垫 Flat plate 10
21 ▲225701587-110421 限位活动板 Restraint moveable plane 2
22 ▲225701587-110422 左限位固定板 Left restraint Fixing Plane 1
23 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
24 ▲225701587-110424 左门焊接总成 The left door 1
25 802101282 门锁 Latch 1
1 225700915 仪表箱电气 Electric of cable instrument box 1
2 225700928 仪表箱液压 Hydraulic of instrument box 1
3 ▲225700940-01 仪表箱结构装配 Meter Box Frame Assembly 1
4 ▲225700940-02 仪表箱结构装配 Meter Box Frame Assembly 1
1 803502655 燃油表 Fuel gauge 1 仪表箱带
2 803538000 指示灯（绿） Indicator(green) 2
3 803164911 白炽灯泡 24V Incandescent bulb 8
4 803502645 水温表 Water temp. gauge 1 仪表箱带
5 803504284 指示灯（红） Indicator（red） 6
6 803504282 小时计 Hour meter 1
7 803538235 电压表 Voltage gauge 1
8 803538236 气压表 Brake Pressure Meter 1 仪表箱带
9 803604620 闪光继电器 Blink relay 1
10 803604621 小型继电器 Relay 4 仪表箱带
11 803604622 小型继电器 Relay 3 仪表箱带
12 803704242 LOGO!间歇洒水控制器（无显示屏） LOGO! sprinkling controller 1 选配
13 803604788 选择开关头（两位） Switching knob head（two-bit） 7
14 803604789 选择开关头（三位） Switching knob head（three-bit） 2
15 803164896 常开触点 touch 2
16 803604786 触点基座(常开) socket (NO) 13
17 803604787 钥匙开关头 Key head 1
18 803604785 按钮开关头（黑） Button head（black） 3
19 803604776 步进开关头（圆形） Switch head（circular） 1 选配
20 803604753 步进开关基座（七位） Switch socket（seven-bit) 1 选配
21 803604553 保险丝盒 Fuse box 1 仪表箱带
22 803604632 保险丝(5A) Fuse 5A 3
23 803604634 保险丝(10A) 8
24 803604636 保险丝(20A) 3
