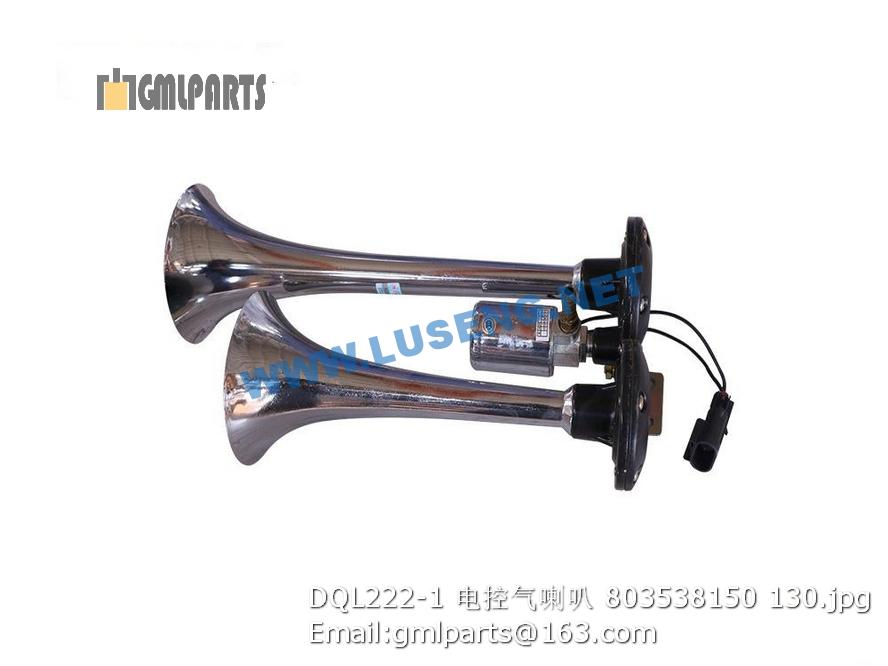

803538150 DQL222-1 Horn xcmg lw300k lw400k

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000014 螺栓 Bolt 4
2 805300020 垫圈12 Washer 20 GB/T97.1-2002
3 404200880 滑块垫板 1 XT670.11.1-1
4 404201738 动臂下尼龙块 Lifting arm lower nylon block 2 XT680.11.1.2
5 404201740 动臂上尼龙块 Lifting arm upper nylon block 2 XT680.11.1.4
6 404200337 动臂上调整垫（二） 4 XT680.11.1-5
7 404200336 动臂上调整垫（一） Lifting arm upper adjusting gasket 1 6 XT680.11.1-4
8 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000
9 404201739 动臂侧尼龙块 Lifting arm side nylon block 4 XT680.11.1.3
10 404200335 侧调整垫（二） Side adjusting gasket 2 8 XT680.11.1-3
11 404200334 侧调整垫（一） Side adjusting gasket(1) 8 XT680.11.1-2
12 805300017 垫圈10 Washer 32 GB/T97.1-2002
13 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
14 404200177 橡胶块 1 XT680.11.1-6
15 404200881 第一节臂焊接件 1 XT670.11.1.1
16 404200338 轴套 Shaft sleeve 2 XT680.11.1-7
1 805000716 螺栓M12X30 Bolt 6 GB/T5783-2000
2 805300113 垫圈12 Washer 12 GB/T96.1-2002
3 404201748 下滑块 2 XT680.11.3.5
4 404200348 垫片 8 XT680.11.3-9
5 404200347 垫片 8 XT680.11.3-8
6 404200346 垫片 4 XT680.11.3-6
7 404200345 垫片 4 XT680.11.3-5
8 404201747 前上滑块 2 XT680.11.3.4
9 404200578 第二节臂焊接总成 1 XT670.11.2.1
10 805000727 螺栓M10X25 Bolt 12 GB/T5783-2000
11 805300102 垫圈 10 Washer 12 GB/T96.1-2002
12 404201746 侧滑块 6 XT680.11.3.2
13 404200344 垫片 12 XT680.11.3-4
14 404200343 垫片 2 XT680.11.3-3
15 404201745 后上滑块 2 XT680.11.3.1
16 404200342 垫片 4 XT680.11.3-2
17 404200341 垫片 4 XT680.11.3-1
18 404200366 厚垫 2 XT680.11.2-5
19 404201751 后下滑块 Lifting arm lower padding block 2 XT680.11.2.4
20 404200192 隔套 Spacer sleeve 2 XT680.11.3-10
21 404200260 销轴 1 XT680.11.3-11
22 805000573 螺栓M12×100 BOLT 1 GB/T5782-2000
23 805300018 垫圈12 washer 12 1 GB/T93-1987
24 805200049 螺母 M12 Nut 1 GB/T6170-2000
