Description

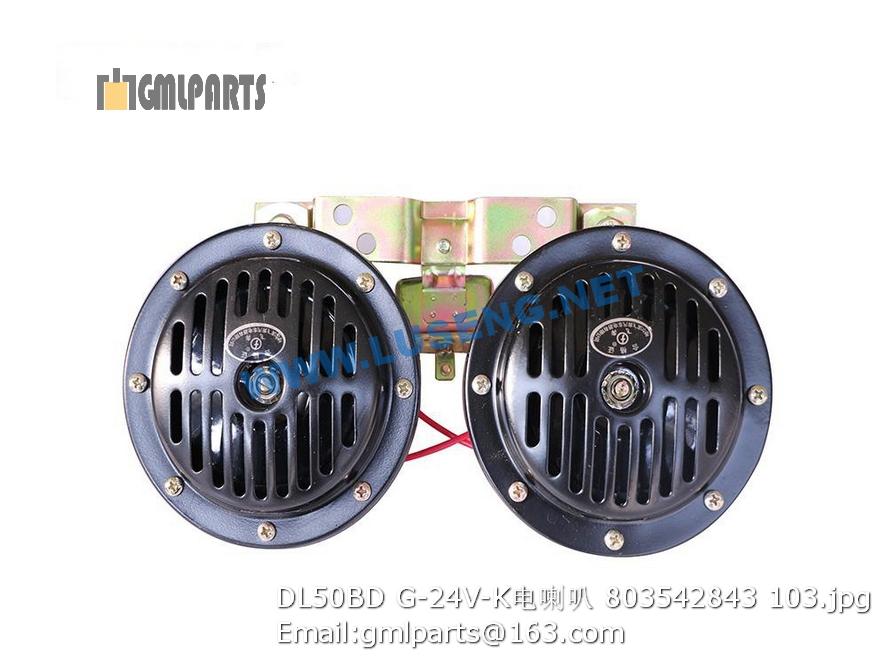

803542843 DL50BD G-24V-K Horn LW300K ZL30G

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805041390 螺栓 M24×260-10.9-ZnD Bolt 4 GB/T5782-2000
2 805334182 垫圈 24 Washer 4 GB/T7244-1987
3 805300031 垫圈 24 Washer 4 GB/T1230-1991
4 404201100 摆动油缸支架 Bracket 1 XT670B.2.1
5 404201104 底板 Bottom plate 1 XT670B.2-2
6 805603796 开口销 3.2×22 Pin 1 GB/T91-2000
7 805238288 开槽螺母 M12×1.5 Nut 1 GB/T9459-1986
8 404200465 销 Pin 1 XT680.2-4
9 805041464 螺栓 M12×1.5×110 Bolt 1 GB/T31.3-1988
10 800339632 前桥 Axle 1 CA394933S
11 800345451 轮辋 Rim Assembly 4 Q12.00/1.3-25.00
12 800339819 轮胎 Tyre 4 15.5-25-16PR-L-2E
13 404200819 轮辋螺母 Nut 40 XT670.2-1
14 805000702 螺栓 M14×45-10.9 Bolt 4 GB/T5783-2000
15 805300033 垫圈 14 WASHER 12 GB/T93-1987
16 805300144 垫圈14 WASHER 12
17 404201111 变速箱左支架 Bracket 1 XT670B.2.8
18 404200213 橡胶垫 Seal Washer 2 XT670B.2-5
19 805000611 螺栓 M14×35 10.9级 Bolt 8 GB/T5783-2000
20 404200125 传动轴 Transmission Shaft 1 XT670B.2.2
21 805000604 螺栓 M10×30 10.9级 Bolt 16 GB/T5783-2000
22 805300014 垫圈 10 Washer 32 GB/T93-1987
23 805000680 螺栓 M10×25-10.9 Bolt 16 GB/T5783-2000
24 800339633 变速箱 Transmission 1 CA395142S
25 404201106 变速箱右支架 Bracket 1 XT670B.2.7
26 803043564 液压马达 Hydraulic Motor 1 L6V107
27 805300011 垫圈 16 Washer 4 GB/T 93-1987
28 805000607 螺栓 M16×50-10.9 Bolt 4 GB/T5783-2000
29 404200126 传动轴 Transmission Shaft 1 XT670B.2.3
30 803301929 堵头 Plug 2 DEM10×1 O
31 803131219 堵头 Plug 1 DE9/16-18UNF O
32 800339631 后桥 Axle 1 CA394934S
33 805004684 螺栓 M20×140-10.9-Zn.D Bolt 12 GB/T5782-2000
34 805300134 垫圈 20 805300134 12 GB/T1230-2006
35 805300101 垫圈 20 805300101 12 GB/T7244-1987
36 805200221 螺母M20 Nut 12
