Description

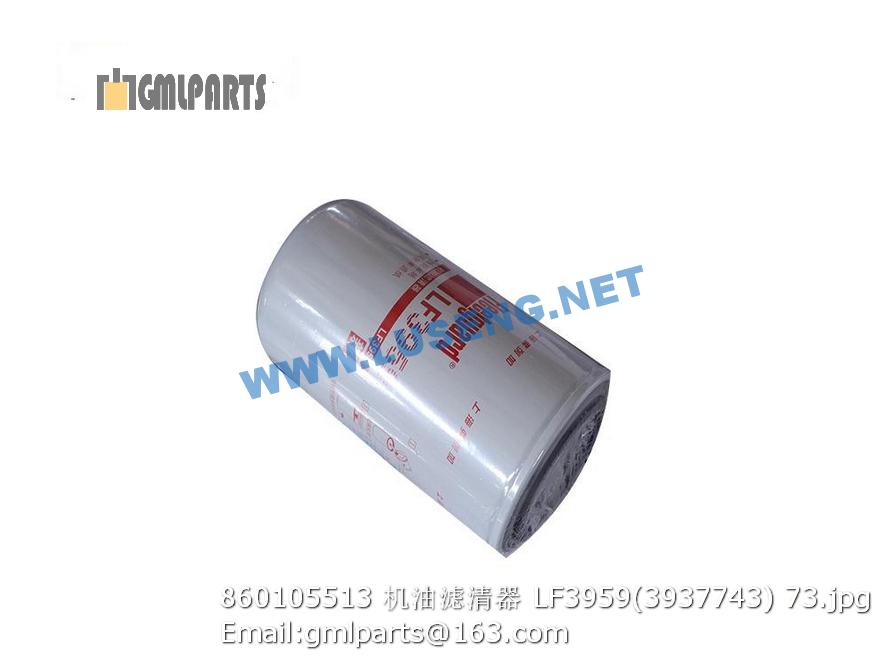

860105513 OIL FILTER LF3959 3937743

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253004160 前销黄油管 Tube 1
2 803604578 线卡φ10 ply-yarn drill φ10 5
3 805000033 螺栓M8×16 Bolt 5 GB/T5783-2000
4 805300010 垫圈 8 Washer 5
5 805300069 垫圈 8 Washer 8 5
6 253004161 后销黄油管 Tube 1
7 801134086 油杯 M10×1（不锈钢） Oil Cup 2 JB/T7940.1-1995
8 803163961 接头体6 Pipe Connection 4 GB/T5631.2-1985
9 805200165 锁紧螺母6 Nut 4 GB/T5649-1985
10 805301409 复合式密封硬垫圈 10 Washer 4 Q/SC1294-2000
1 801134086 油杯 M10×1（不锈钢） Oil Cup 9 JB/T7940.1-1995
2 252900486 转斗销油管 Oil Tube 1
3 252900488 转向销油管 Oil Tube 2
4 803604578 线卡φ10 ply-yarn drill φ10 26
5 805000033 螺栓M8×16 Bolt 18 GB/T5783-2000
6 805300069 垫圈 8 Washer 8 18
7 805300010 垫圈 8 Washer 18
8 803163960 接头体6 Pipe Connection 7 GB/T5625.2-2008
9 803163961 接头体6 Pipe Connection 8 GB/T5631.2-1985
10 805200165 锁紧螺母6 Nut 8 GB/T5649-1985
11 805301409 复合式密封硬垫圈 10 Washer 8 Q/SC1294-2000
1 253006604 两联液控分配阀组件 Multiple Valve Components 1
2 803401133 O形圈47.22×3.53 “O” Ring 4
3 805048023 螺栓 M12×70 10.9（达克罗） Bolt 4 GB/T 16674.1-2004
4 252113923 分配阀回油钢管 Tube 1
5 252908337 软管总成 Hose 1
6 805048033 螺栓 M16×35(达克罗) BOLT 4 GB/T16674.1-2004
7 805338818 垫圈16 Washer 8 GB/T96.1-2002
8 253006317 液压油箱 Tank 1
9 803166449 堵头 Plug 2
10 253006324 液压油箱回油钢管 Tube 1
11 803401136 O形圈 56.74×3.53 “O” Ring 1
12 805048018 螺栓M12×40 bolt 8 GB/T16674.1-2004
13 803164828 法兰组件 Flange compent 4
14 803401130 O形圈 37.69×3.53 “O” Ring 6
15 805048034 螺栓 M16×40(达克罗) Bolt 4 GB/T16674.1-2004
16 253006340 工作泵出油块 Block 1
17 805048014 螺栓 M10×85半牙 10.9（达克罗） Bolt 4 GB/T 16674.1-2004
18 253006602 工作泵吸油块 Block 1
19 805048026 螺栓 M12×90半牙 10.9（达克罗） Bolt 4
20 803077002 工作泵 Working Pump 1
21 252909510 液压泵安装组件 Fastening Components 2
22 803164234 法兰组件 FLANGE 1 M1M1HK-16
23 803401127 O形圈32.92×3.53 O-RING 1 219N552-90
24 803083409 双联泵 Pump 1
25 803164240 法兰组件 Flange 1
26 251807608 转向泵吸油钢管 Tube 1
27 252112726 支板 Plank 1
28 253006603 管夹总成 Pipe Clamp Components 1
29 252909516 回油接头块 Joint Block 1
30 805004763 螺栓 M10×25(达克罗) Bolt 2 GB/T16674.1-2004
31 252909517 回油接头块钢管 Tube 1
32 252909518 U型螺栓组件 U-bolt Components 1
33 252908352 软管总成 Hose 1
34 252113924 分配阀进油块 Joint Block 1
35 805048027 螺栓 M12×100 10.9（达克罗） Bolt 805048027 4
36 252909509 回油钢管固定组件 Fastening Components 1
37 252112733 工作泵出油胶管 Hose 1
38 252112734 转向泵出油胶管 Hose 1
39 252300148 流量放大阀 Valve 1
40 805048028 螺栓 M12×110半牙 10.9（达克罗） Bolt 3 GB/T 16674.1-2004
41 803198806 法兰组件 Split Flange 1
42 252909515 管夹组件 Pipe Clamp Components 3
43 805048006 螺栓 M10×30 Bolt 4 GB/T16674.1-2004
44 252909520 支板 Plank 1
45 252909522 压板 Plank 1
46 252909521 支板 Plank 1
47 805203166 螺母 M8 Nut 1 GB/T6177.1-2000
48 805004756 螺栓M8×20 Bolt 1 GB/T16674.1-2004
49 803199333 卡套 φ74 Joint 1 TJBC
50 801902715 喉箍 B52-76 Hose Clamp 4 QC/T619-1999
51 253006607 转向泵吸油胶管 Hose 1
52 253006606 工作泵吸油胶管 Hose 1
53 801902716 不锈钢喉箍 70-89 Hose Clamp 4 QC/T619-1999
54 803401145 O形圈 85.32×3.53 “O” Ring 1
55 253006601 总吸油钢管 Tube 1
