Description

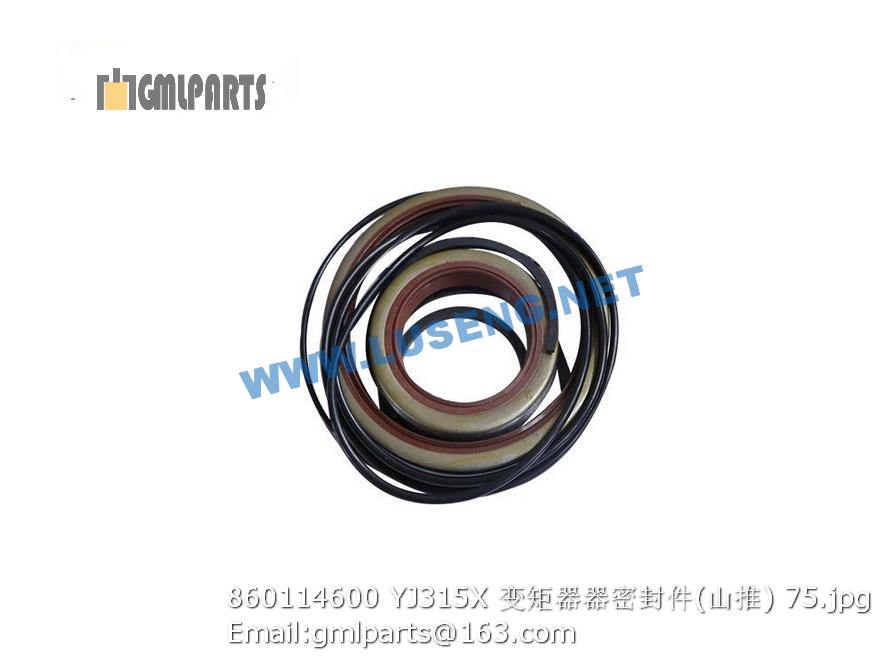

860114600 YJ315X CONVERTER REPAIR KITS

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000679 螺栓M10X35-10.9-Zn.D Bolt 14
2 805300014 垫圈 10 Washer 14 GB/T93-1987
3 275300209 端盖 cover 1
4 275301248 顶销 Pin 1
4 275301249 顶销 Pin 1
4 275301250 顶销 Pin 1
5 801100302 O型圈 109×5.3 O-sealing Ring 109×5.3 1 GB/T3452.1-1992
6 252101823 连接毂 Connect_Hub 1
7 275300202 轮辋螺母 NUT 19
8 800701162 螺栓 Bolt 19
9 803169035 O形圈375×5.3 O-Ring 1
10 275300206 O形圈308×3.55 O-Ring 1
11 800511352 钢球3/8 Ball 3 GB/T308-2002
12 275300208 行星轴 Pin_Planetary 3
13 252600928 行星轮架 Drum Hub 1
14 275300133 太阳轮 Gear_Sun 1
15 275300134 行星轮 Gear_Planetary 3
16 275300127 垫圈 Washer 3
17 275300128 垫圈 Washer 3
18 275300199 过渡盘 Drum 1
19 275300143 从动片 Disk 6
21 275301251 调整垫 Adjusting_Washer 1 t=3
22 275300129 止动垫片 Plate_Lock 3
23 803164984 弹簧座 Cover 1
24 805101899 导向环 Leading_Ring 1 GR6401350-T47
25 803164458 特康密封圈 Seal_Ring 1 RT0301600-T46V
26 275300200 活塞 Piston 1
27 275301224 螺塞18×1.5 Plug 1 JB/T1001-77
28 805300044 垫圈 18 Washer 1 JB/T982-1977
29 275300122 螺栓 Bolt 30
30 805300011 垫圈 16 Washer 30 GB/T 93-1987
31 801902684 O形圈53×5.3 O-Ring 3 GB/T3452.1-1992
32 275300126 隔垫 Spacer 3
33 275300125 滚针 Bearing_Needle 180
34 275300140 主动片 Disk_Brake 6
35 227100154 挡圈100 Ring_Retain 1 GB/T894.1-86
36 275300123 圆螺母 Nut_Adjusting 1
37 275300139 弹簧 Spring 1
38 800511393 特康密封圈 Seal_Ring 1 RT0301350-T46V
39 275301540 内齿圈轮毂 Support 1
40 275301332 挡圈 Ring_Retain 1
41 275300135 内齿圈 Gear_Ring 1
42 275300131 O形圈455×3.55 O-Ring 1
43 801139040 O形圈120.02×5.33 O-Ring 1 AS-351
44 801138391 O形圈132×5.3 Ring 1
45 805101898 轴承32936 Bearing 1 32936
46 230200782 轴承32934 Bearing 1 32934
47 800701161 挡圈 Ring_Retain 1
48 805002309 箱式油封 190×23 0×17 Seal_Ring 1 TC5000190-4V063
49 801139041 油封FB190×230×12D Seal_Ring 1 GB/T9877.1-2008
50 275301539 轮毂 Hub_Wheel 1
51 803604480 挡圈58 Ring_Retain 1 GB/T894.1-1986
52 275300201 半轴 Shaft 1
1 275301256 锁紧螺母M36×1.5 Nut 1
2 801701501 垫圈 Washer 1
3 227100158 O形圈60×5.3 “O”Ring 1 GB/T3452.1-1992
4 275300145 输入法兰 Flange 1
5 805002304 油封WCS105×140×12 Oil Seal 1 CRHMSA27
6 805002306 轴承70X140×39 Bearing 1 JW7049/JW7010
7 275301227 调整垫片 Cushion 1
7 275301228 调整垫片 Cushion 1
7 275301229 调整垫片 Cushion 1
7 275301230 调整垫片 Cushion 1
7 275301231 调整垫片 Cushion 1
8 275200113 泵 Pump 1
9 275301232 调整垫片 Washer 2 t=0.10mm
9 275301233 调整垫片 Washer 2 t=0.20mm
9 275301234 调整垫片 Washer 1 t=1mm
10 805002307 轴承69.987×176.212×54.77 Bearing 1 H916642/H916610
11 275300118 主动螺旋齿轮（左旋） Gear 1
12 275300181 托架 Bracket 1
13 252600926 螺栓M16×1.5×55 Bolt 16
14 805300011 垫圈 16 Washer 16 GB/T 93-1987
15 275300101 调整螺母 Nut 2
16 226800172 弹性销8×40 Pin 2 GB/T879.1-2000
17 805002156 螺栓M20×1.5×110-10.9 Bolt 4 GB/T5786-2000
18 275300176 轴承座 Bracket 2
19 275300119 从动螺旋齿轮（右旋） Gear 1
20 805002308 轴承100×150×39 Bearing 2 33020/33020
21 801902675 螺栓M14×1.5×110-10.9 Bolt 12 GB/T5785-2000
22 275300179 差速器壳 （II） Cover 1
23 275300169 半轴齿轮垫片 Cushion 2 t=2.3
23 275300170 半轴齿轮垫片 Cushion 2 t=2.0
23 275300171 半轴齿轮垫片 Cushion 2 t=1.7
24 275300103 半轴齿轮 Gear 2
25 275300104 十字轴 Axis 1
26 275300102 锥齿轮 Gear 4
27 275300172 锥齿轮垫片 Cushion 4 t=2.3
27 275300173 锥齿轮垫片 Cushion 4 t=2.0
27 275300174 锥齿轮垫片 Cushion 4 t=1.8
28 275300178 差速器壳 （I） Cover 1
29 226800166 螺栓M22×1.5×65-10.9 Bolt 18 GB/T5786-2000
