Description

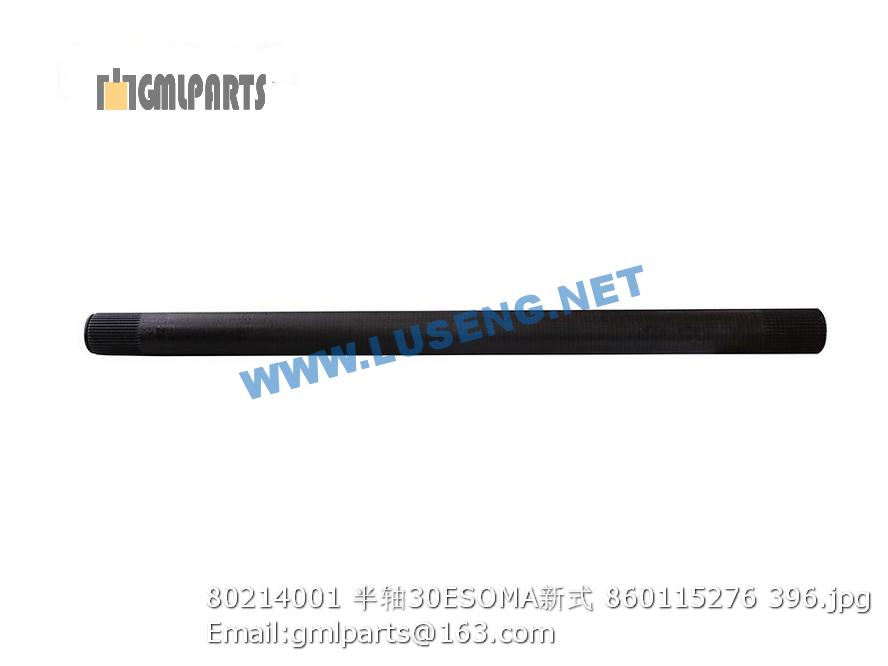

860115276 80214001 HALF SHAFT 30E SOMA

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1.1 ▲500KL-140101 A型皮带17-470 A-strap 1 型号500KDL、500KSL
1.2 ▲500KL-140102 A型皮带17-530 A-strap 1 型号500KD(II)L、500KD(IV)L
2 803502601 压缩机 Compressor 1 TYJ2-100
3 ▲500KL-140103 胶管CDKT87H-060 Hose 1
4 ▲500KL-140104 胶管CDKT87H-061 Hose 1
5 ▲500KL-140105 胶管CDKT87H-062 Hose 1
6 ▲500KL-140106 胶管CDKT87H-063 Hose 1
7 ZL50G-0906 冷凝器 Condenser 1 型号 Model S、SL、S(I)、S(II)、M、M(I)、A、M(II)、M(II)DC
8 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
9 805300014 垫圈 10 Washer 4 GB/T93-1987
10 253000425 垫板 Plank 2
11 805000322 螺栓 M6×16 Bolt 2 GB/T5783-2000
12 805300030 垫圈 6 Washer 6 2 GB/T93-1987
13 805300029 垫圈 6 Washer 6 2 GB/T97.1-2002
14 252903984 储液罐支座 Support 1
15 860114224 贮液器 Liquid-Tank 1 TYJ2-400
16 ▲500KL-140107 贮液器支架 Bracket 1 CD30L14-018
17 ZL50G-0905 蒸发器总成 Evaporator 1 型号 Model S、SL、S(I)、S(II)、M、M(I)、A、M(II)、M(II)DC
18 ▲500KL-140108 新风管 Pipe 1 φ50×160
19 801902713 喉箍B45-70 Clamp 2 QC/T619-1999
20 ▲500KL-140109 新风盒 Air Cleaner 1 CDKT87-040
21 805000033 螺栓M8×16 Bolt 5 GB/T5783-2000
22 805300010 垫圈 8 Washer 5
23 805300069 垫圈 8 Washer 8 5
24 253000546 胶垫 cushion 1 空调带
25 ▲500KL-140110 吸水球 Hydra Sponge 1 CDKT-XSQ-01
26 800511391 保温胶管=1600 Pipe 2 空调带
27 801902714 不锈钢吼箍 51-70 Clump 8 QC/T619-1999
28 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
29 805300018 垫圈12 washer 12 4 GB/T93-1987
30 805300020 垫圈12 Washer 4 GB/T97.1-2002
31 250200223 接头 Joint 1
32 250300125 暖风热水开关(ZG3/8) Switch 1
33 801902707 不锈钢喉箍19-29 STAINLESS STEEL HOSE CLAMP 4
34.1 252100684 暖水水管 Water Pipe 1 型号500KD(II)L、500KD(IV)L
34.2 803164463 暖水水管 Water Pipe 1 型号500KDL、500KSL
35.1 252100685 暖水水管 Pipe 1 型号500KD(II)L、500KD(IV)L
35.2 800101439 暖水水管 Water Pipe 1 型号500KDL、500KSL
1 ▲ZL50G-090501 盖板组件 Cover Components 1 CDKT87Ⅱ-018
2 ▲ZL50G-090502 蒸发芯体支架 Bracket 1 CDKT87Ⅱ-020
3 860118418 蒸发芯体总成 Evaporator Core 1 CDKT87Ⅱ-012
4 ▲ZL50G-090503 膨胀阀 Expansion Valve 1 TYJ2-503
5 ▲ZL50G-090504 芯体接头Ⅰ Joint 1 CDKT20-011-02
6 ▲ZL50G-090505 芯体接头Ⅱ Jiont 1 CDKT20-011-03
7 ▲ZL50G-090506 上风机底板 Bottom-Board 1 CDKT87Ⅱ-014
8 860118419 大硬管 Pipe 2 CDKT87Ⅱ-015
9 ▲ZL50G-090507 大硬管 Pipe 1 CDKT87Ⅱ-015
10 ▲ZL50G-090508 小硬管 Pipe 1 CDKT87Ⅱ-016
11 ▲ZL50G-090509 喉箍 Clamp 4 φ16～φ25
12 ▲ZL50G-090510 热水管接头 Joint 2 TYJ3-301-1A
13 ▲ZL50G-090511 热水软管 Hose 2 φ16
14 ▲ZL50G-090512 下风机底板 Bottom-Board 1 CDKT87Ⅱ-017
15 ▲ZL50G-090513 箱体组件 Cabinet Components 1 CDKT87Ⅱ-011
16 ▲ZL50G-090514 小盖板 Plank 1 CDKT87Ⅱ-019
17 ▲ZL50G-090515 过线圈 Protective Ring 1 φ16
1 860118421 冷凝风机 Condensate Fan 2 TYJ2-202
2 ▲ZL50G-090601 螺栓 Bolt 12 GB5783 M6×16-Zn.D
3 ▲ZL50G-090602 弹簧垫圈 Spring Washer 12 GB859 6-Zn.D
4 ▲ZL50G-090603 平垫 Flat Washer 12 GB97.1 6-140HV-Zn.D
5 ▲ZL50G-090604 冷凝器支架 Condenser Bracket 1 CDZ40-018
6 ▲ZL50G-090605 冷凝器芯体 Condenser Core 1 CDZ40-019
