Description

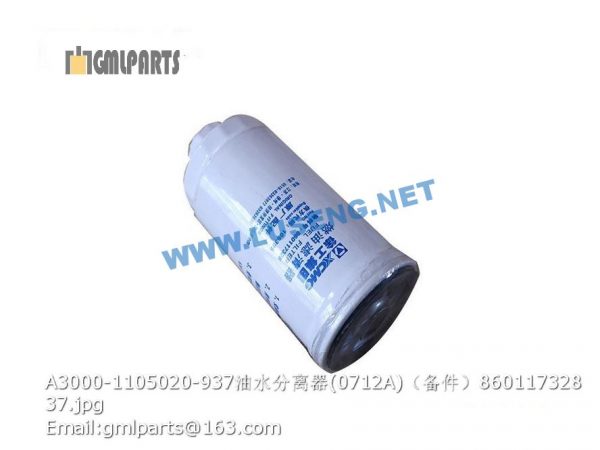

860117328 A3000-1105020-937 FUEL FILTER YUCHAI XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
2 253200869 软管总成 Hose 1
3 803604567 线卡 Wires Support 3
4 805000033 螺栓M8×16 Bolt 4 GB/T5783-2000
5 805300010 垫圈 8 Washer 6
6 253200868 软管总成 Hose 1
7 253200867 软管总成 Hose 1
8 819906083 线夹 Hose Clip 1
9 253201997 接头块 Connector 1
10 803164233 接头 Connector 2
11 803164259 接头 CONNECTOR 1
12 803164279 接头 Joint 1 EL22LOMD
13 803164247 接头 Connector 2
14 805300018 垫圈12 washer 12 4 GB/T93-1987
15 805300020 垫圈12 Washer 4 GB/T97.1-2002
16 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
17 801101749 马达 Hydraulic Motor 1
18 253200870 软管总成 Hose 1
19 253200871 软管总成 Hose 1
20 253200872 软管总成 Hose 1
21 805002286 接头 Connector 1
22 805002294 堵头 Plug 1
23 253200877 软管总成 Hose 1
24 253200874 软管总成 Hose 1
30 803164430 直通接头 JOINT 2 GE22L7/8-14UNF-2B
42 253201064 接头 Connector 1
43 252100664 螺母 Nut 1
44 805300118 垫圈30 Washer 1 GB/T 97.1-2002
1 803164241 接头 Connector CP 5 GE22LMEDOMD
5 805300010 垫圈 8 Washer 6
10 803164233 接头 Connector 2
25 803164828 法兰组件 Flange compent 1
26 805000018 螺栓 M8×20) Elbow 2
27 253200875 支板 Plank 1
28 805300030 垫圈 6 Washer 6 2 GB/T93-1987
29 805002012 螺栓 M6×50 Bolt 2 GB/T5783-2000
30 803164430 直通接头 JOINT 2 GE22L7/8-14UNF-2B
31 803164431 接头 Connector 1
32 803164326 弯接头 JOINT 2
33 805002284 接头 Connector 2
34 805100147 螺钉 M10×40 Bolt 8 GB/T70.1-2002
35 805300014 垫圈 10 Washer 8 GB/T93-1987
36 800511380 单向阀 Check Valve 1
37 801100120 O形圈 25×3.55 O-ring 2
38 801101748 散热泵 Pump 1
39 805300033 垫圈 14 WASHER 2 GB/T93-1987
40 805300144 垫圈14 WASHER 2
41 253200876 螺栓1/2-13UNC-2 Bolt 2
