Description

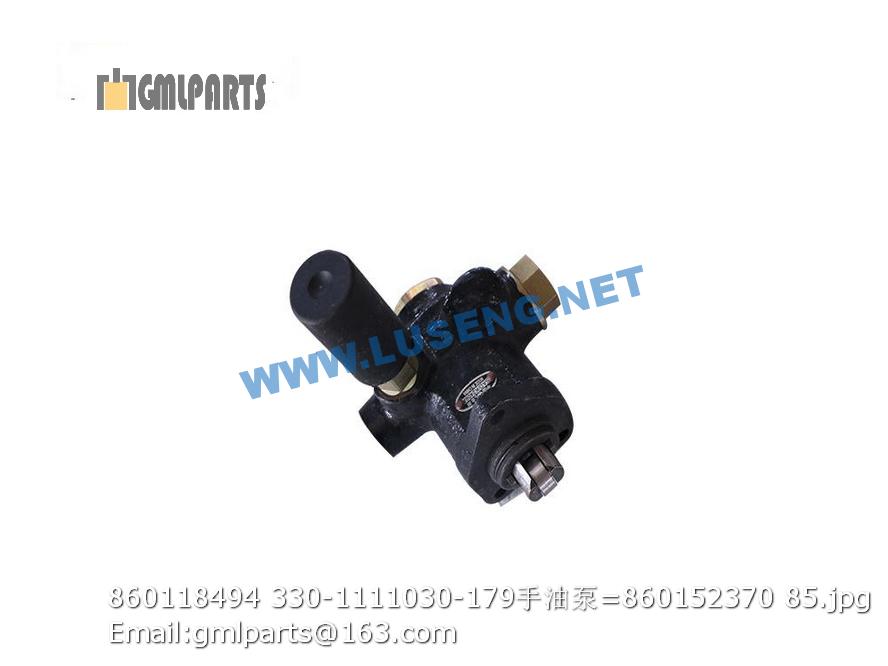

860118494 330-1111030-179 860152370 Delivery pump

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253004580 轮辋总成(无内胎) Tire and Rim Assembly 4
2 800343788 无内胎轮胎26.5-25-28PR TL L3 Tyre 4 GB/T 2980-2001
3 275101998 后驱动桥总成 Rear Axle Assembly 1 DA2210(II)
4 805006324 螺栓 M12×1.25×65(10.9级) Bolt 8 GB/T 5785-2000
5 805300018 垫圈12 washer 12 8 GB/T93-1987
6 805201559 后传动轴总成 Transmission Shaft 1
7 250400359 螺栓 Bolt 4
8 805300033 垫圈 14 WASHER 4 GB/T93-1987
9 800353825 中传动轴 Middle Transmission Shaft 1
10 805000411 螺栓 M16×80 Bolt 4 GB/T5782-2000
11 805300013 垫圈16 Washer 4 GB/T 97.1-2002
12 805200211 螺母 M16 NUT 4 GB/T6182-2010
13 252300190 调整垫片 ADJUST SHIM 4
14 800351135 前传动轴总成 Front Transmission Shaft 1
15 275101994 前驱动桥总成 Front Axle Assembly 1 DA1210(II)
16 269900184 空心螺栓 BOLT 8 TL006001
17 801100014 O形圈14X2.65G O-ring 24 GB/T3452.1-1992
18 253005410 钢管总成 Steel Tube 4
19 253005409 接头 Joint 4
20 253005419 前桥右油管 Vitta 1
21 805000020 螺栓 M8×30 Bolt 2 GB/T5783-2000
22 805300069 垫圈 8 Washer 8 6
23 805300010 垫圈 8 Washer 6
24 253005417 前桥左钢管 Vitta 1
25 252900349 桥挡块 BLOCK 4
26 253004264 接头 JOINT 4
27 253005413 后桥左钢管 Vitta 1
28 251702926 前桥油路三通接头 JOINT 2
29 253005415 后桥右钢管 Vitta 1
30 805000033 螺栓M8×16 Bolt 4 GB/T5783-2000
31 803604583 线卡 R7 CLAMP 4 3508115-B1
32 227100132 螺栓 M33×2×250(10.9级) Bolt 16 GB/T 5785-2000
33 805201525 螺母 M33×2 NUT 16 GB/T889.2-2000
34 803164132 O型密封圈 6×1.8 O-RING 14 GB3452.1-1992
1 253004472 前车架 Front Chassis 1
2 253004525 动臂车架销轴 Pin 2
3 253004528 翻斗缸车架销轴 Pin 2
4 253004530 前罩板总成 Front Cover 1
5 805000217 螺栓 M16×100 Bolt 8 GB/T5782-2000
6 253004470 油缸支撑座 Support 4
7 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
8 805300014 垫圈 10 Washer 4 GB/T93-1987
9 805300017 垫圈10 Washer 4 GB/T97.1-2002
10 253000293 转向销 Rear Steering Pin 2
11 805000022 螺栓M16X25 Bolt 6 GB/T5783-2000
12 805300011 垫圈 16 Washer 40 GB/T 93-1987
13 805300111 垫圈 16 Washer 6 GB/T96.1-2002
14 253000687 传动轴支座 1
15 805000051 螺栓 M16×40 Bolt 4 GB/T5783-2000
16 253004533 润滑管路 Lubrication Tube 1
17 805000281 螺栓M20×40 Bolt 1 GB/T5783-2000
18 805300023 垫圈 20 Washer 20 1 GB/T93-1987
19 250400150 垫圈 WASHER 1
20 253000418 上铰接销 Pin 1
21 803107802 密封圈B90×110×12D Seal Ring 2 GB9877.1-88
22 800511236 关节轴承GE90ES Bearing 1 GB304.5-81
23 253000599 轴承保护架 Protecting Bracket 2
24 801100339 油杯 M10×1 801100339 1 JB/T7940.2-1995
25 803164083 密封圈B100×125×12 SEAL RING 2
26 251400267 调整垫片 Adjusting washer 2
27 251400313 调整垫片 Adjusting washer 2
28 251400314 调整垫片 Adjusting washer 2
29 253000598 上轴承盖 Upper Bearing Cap 1
30 805000030 螺栓 M16×110 Bolt 8 GB/T5782-2000
31 800500278 轴承32217 BEARING 2
32 253000366 下轴承盖 Bearing Cover 1
33 253000365 下衬套 Lower Shaft Bushing 1
34 253002653 下销固定板 Fixing Plate 1
35 252900351 调整垫片 Adjusting washer 2
36 805000026 螺栓 M16×45 Bolt 6 GB/T 5783-2000
37 805300039 垫圈 18 WASHER 4
38 805002103 螺栓M18×1.5×65 Bolt 4 GB/T5785-2000
39 253000367 下铰接销 Pin 1
40 252900355 上衬套 Upper Shaft Bushing 1
41 801100336 黄油嘴M10X1 Grease Nipple 3 JB/T7940.1-1995
42 803163960 接头体6 Pipe Connection 2 GB/T5625.2-2008
43 253002931 下铰接销油管 Oil Tube 1
44 805601741 弹性销 10×20 Pin 4 GB/T879.2-2000
45 253004471 轴套 Bushing 4
