Description

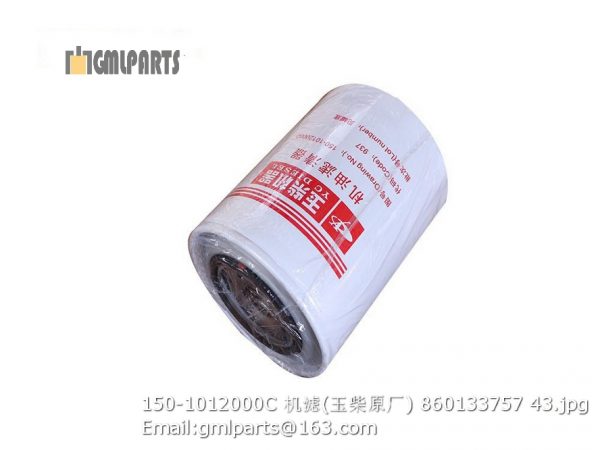

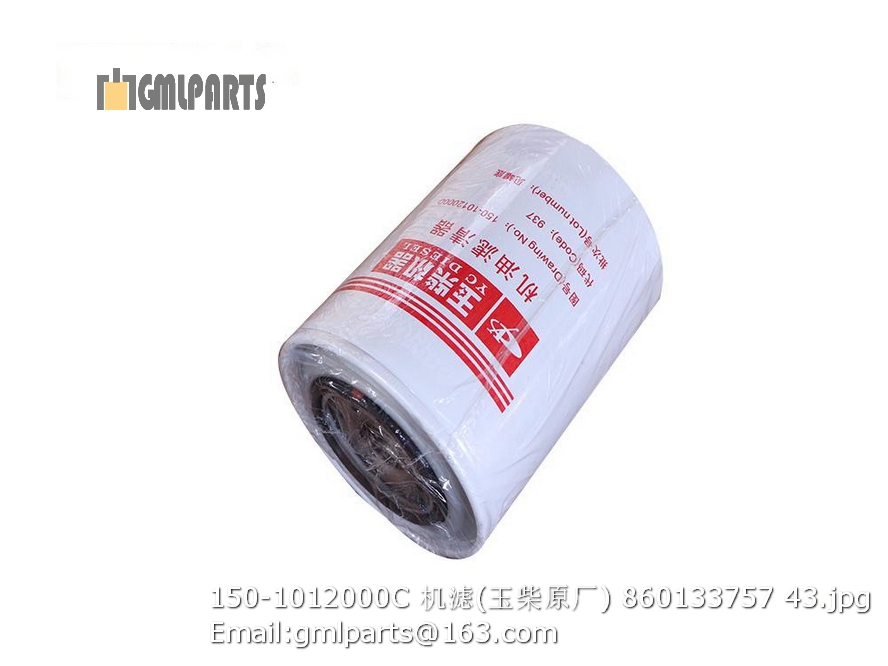

860133757 150-1012000C oil filter yuchai xcmg

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803371357 软管总成 Hose 1
2 252114190 软管总成 Hose 1
3 803164234 法兰组件 FLANGE 3 M1M1HK-16
4 253006362 流量放大阀回油块 Block 1
5 805048021 螺栓 M12×55 10.9（达克罗） Bolt 4 GB/T 16674.1-2004
6 803401130 O形圈 37.69×3.53 “O” Ring 1
7 803106345 三通接头 Connector 1
8 803173684 接头 Joint 1 EW22LOMDCF
9 803004309 左转向油缸 Cylinder 1 Z5GM(IV)TH
10 803182824 软管总成 Hose 2
11 252114189 连接块 Block 1
12 252114191 软管总成 Hose 1
13 805048013 螺栓 M10×75半牙 10.9（达克罗） 4
14 803401127 O形圈32.92×3.53 O-RING 1 219N552-90
15 803070597 卸荷阀 Valve 1
16 252114192 软管总成 Hose 2
17 803004308 右转向油缸 Cylinder 1 Z5GM(IV)TH
18 805048006 螺栓 M10×30 Bolt 2 GB/T16674.1-2004
19 252114193 软管总成 Hose 1
20 252114194 软管总成 Hose 1
21 803166449 堵头 Plug 2

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803004308-01 衬套 bushing 1
1 803004308-101210 左右转向油缸(860111186, 101210) Left And Right Steering Cylinder 1 型号　Model 全系列
2 803004308-02 Fc防尘圈d45*7 Dust-Proof Ring 1
3 803004308-03 挡圈80 Backup Ring 1 GB894.1-86
4 803004308-04 挡环 Baffle ring 1
5 803004308-05 U形圈45*60*11.5 U-Ring 1
6 803004308-06 孔用卡键 Card key 1
7 803004308-07 O形圈90*5.7 O-Ring 1
8 803004308-08 挡圈90*81*2 Backup Ring 1
9 803004308-09 轴用组合密封d45 Combined seal 1
10 803004308-10 导向套 Bushing 1
11 803004308-11 活塞杆 Piston Rod 1
12 803004308-12 缸体 Cylinder 1
13 803004308-13 O形圈50*3.1 O-Ring 1 GB1235-76
14 803004308-14 孔用支承环90*85*9.5 Support ring 2
15 803004308-15 孔用组合密封圈D90 Combined seal 1
16 803004308-16 内六角圆柱端紧定螺钉 M8X25 Bolt 2 GB/T79-2000
17 803004308-17 活塞 Piston 1
18 803004308-18 关节轴承GE40ES bearing 1 GB304.5-81
19 803004308-19 挡圈62 Backup Ring 1 GB893.1-86
20 803004308-20 护帽 Protecting cap 2
21 860110549 XGYG01-055/056油缸密封件(转向) Boom Cylinder Seal 0
