Description

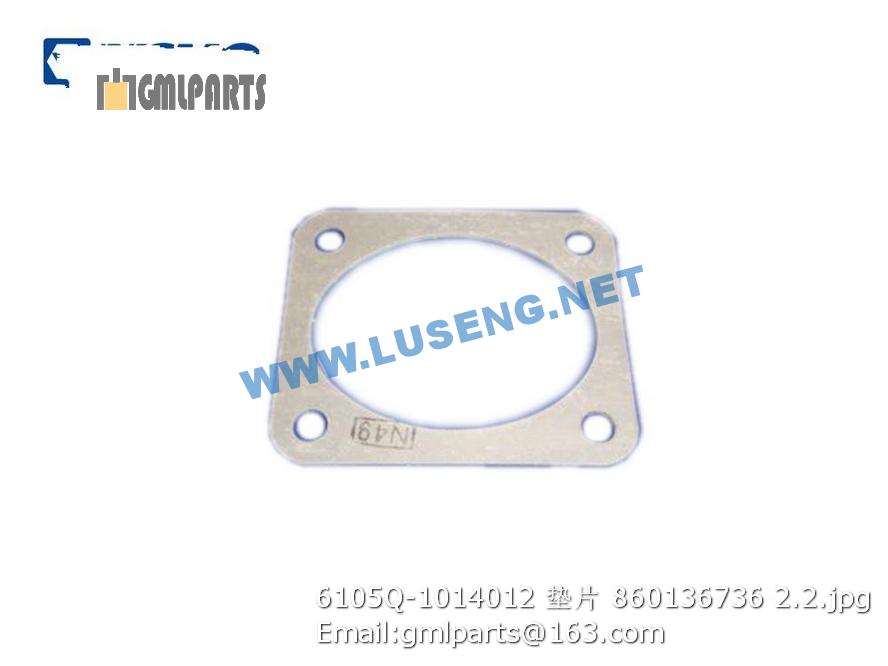

860136736 6105Q-1014012 GASKET

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000017 螺栓 M8×25 bolt 10 GB/T5783-2000
2 805300010 垫圈 8 Washer 10
3 250400245 盖板 Cover 1
4 250400246 垫片 Washer 1
5 250400278 盖板 Cover 1
6 250400279 垫片 Washer 1
7 252900256 盖板 Cover 1
8 252900257 垫片 Washer 1
9 805000022 螺栓M16X25 Bolt 1 GB/T5783-2000
10 803164216 吸油滤清器 Filter Assy 1
11 801100122 O形密封圈82.5X3.55 O-Ring 1 GB/T3452.1-1992
12 805002238 螺柱M6X30 Bolt 4 GB/T901-1988
13 805300030 垫圈 6 Washer 6 4 GB/T93-1987
14 805200053 螺母 M6 Nut M6 4
15 803164329 液压油回油滤清器 FILTER 1 XGHL7-700×10
16 803166395 液位计 Gauge Assy Level 1
17 803164217 回油滤清器 Filter Assy 1
18 252103001 油箱体 Tank 1
19 805000727 螺栓M10X25 Bolt 12 GB/T5783-2000
20 805300014 垫圈 10 Washer 12 GB/T93-1987
21 250200145 永久磁铁 Magnet 2
22 250200614 放油法兰接头 Joint 1
23 250200679 垫片 Washer 1
24 805300026 垫圈16 Washer 1
803164230 空气滤清器 Air Filter Assy
803166395 液位计 Gauge Assy Level
1 805000048 螺栓M12X35 Bolt 20 GB/T5783-2000
2 805300014 垫圈 10 Washer 42 GB/T93-1987
3 805300018 垫圈12 washer 12 14 GB/T93-1987
4 252100951 护罩 Protect cover 1
5 805000169 螺栓M12X70 Bolt 8 GB/T5783-2000
6 805300017 垫圈10 Washer 8 GB/T97.1-2002
7 252100357 钢管 tube 1
8 801100066 O形密封圈42.5X3.55 O- Ring 1 GB/T3452.1-1992
9 252100553 转斗油缸 Tilt Cylinder 1 Z5GM(IV)TH
9.1 252100848 转斗油缸 Tilt Cylinder 1 大高卸
10 252100628 右动臂缸 Right Lift Cylinder 1
10.1 803013059 右动臂油缸（法兰式） Right Boom Cylinder 1 50G 法兰式动臂缸
11 252100629 左动臂缸 Left Lift Cylinder 1
11.1 803013060 左动臂油缸（法兰式） Left Boom Cylinder 1 50G 法兰式动臂缸
12 269900200 U形螺栓 Bolt 2
13 805000727 螺栓M10X25 Bolt 2 GB/T5783-2000
14 252100358 钢管 tube 1
15 252100877 F型胶管 hose 1
15.1 252101221 F型胶管 F-hose 1 高卸转斗缸用
16 252100876 F型胶管 hose 1
16.1 252101220 F型胶管 F-hose 1 高卸转斗缸用
17 803164234 法兰组件 FLANGE 10 M1M1HK-16
18 803168966 O形圈32.92X3.53 O-ring 10
19 803164828 法兰组件 Flange compent 2
20 805002288 O形圈 O- Ring 2
21 252100879 F型胶管 hose 2
22 252100880 F型胶管 hose 2
23 805200048 螺母 M10 Nut 10 GB/T6170-2000
24 250400211 固定板 plank 2
26 252100478 钢管 tube 1
27 252100547 钢管 Tube 1
28 269900201 分离式法兰 Split Flange 4
29 801100133 O形密封圈34.5X3.55 O- Ring 4 GB/T3452.1-1992
30 252100481 钢管 Tube 1
32 803166449 堵头 Plug 3
33 805000062 螺栓 M10×35 Bolt 4 GB/T 5783-2000
34 801100148 O形密封圈40×3.55 O- Ring 1 GB/T 3452.1-1992
35 252100555 钢管 Tube 1
36 805000076 螺栓M10X70 Bolt 4 GB/T5782-2000
37 252100549 钢管 tube 1
38 252100548 钢管 tube 1
39 250600187 开关支架 Plank 1
