Description

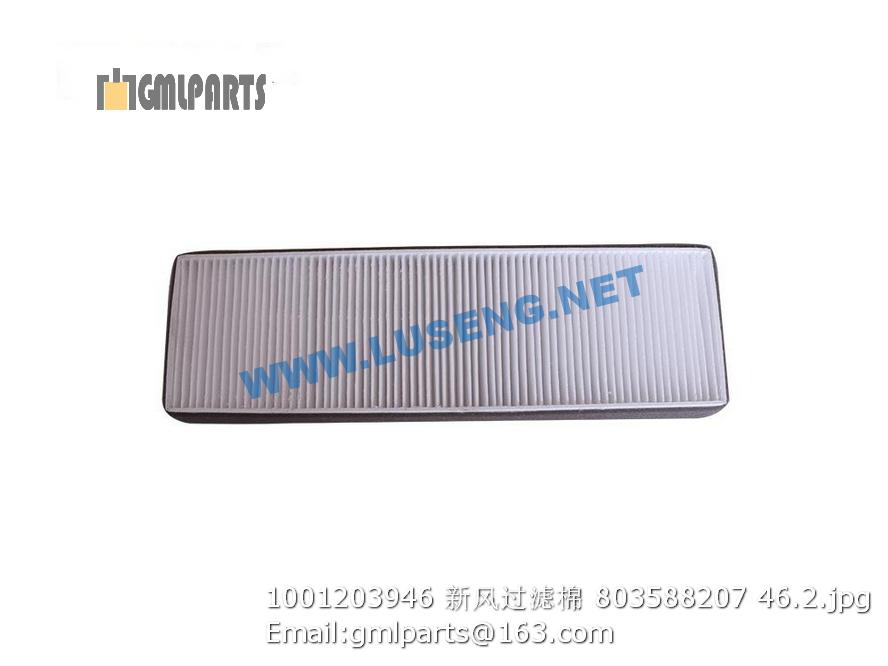

1001203946 FILTER XCMG ZL50GV WHEEL LOADER 803588207

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253102042 排气管 Hose 1
2 805000043 螺栓 M10×30 Bolt 8 GB/T 5783-2000
3 253102043 石棉垫 Washer 1
5 800105053 空滤器 Filter 1
6 800101420 预滤器 Filter 1 KA70-7
7 253101416 连接管 ConnectionBoard 1
8 253101420 接管 Hose 1
9 253102044 消音器挡板 Plate 1
10 805200048 螺母 M10 Nut 8 GB/T6170-2000
11 805300014 垫圈 10 Washer 14 GB/T93-1987
12 805300017 垫圈10 Washer 8 GB/T97.1-2002
13 801906521 弹簧型抱箍Φ220 Clamp 2 3285820
14 801968832 弹簧型抱箍Φ119-125 Clamp 1
15 805300018 垫圈12 washer 12 8 GB/T93-1987
16 805300113 垫圈12 Washer 8 GB/T96.1-2002
17 805000715 螺栓 M12×25 Bolt 8 GB/T 5783-2000
18 803610215 阻力传感器 sensor 1
19 805000727 螺栓M10X25 Bolt 10 GB/T5783-2000
20 253102045 石棉垫 Shim 1
21 253102046 进气管 Hose 10
22 801902746 弹簧型抱箍Φ190 Clamp 1 125742
23 253102047 空滤支架I Bracket 1
24 253102048 空滤支架II Bracket 1
25 805000020 螺栓 M8×30 Bolt 4 GB/T5783-2000
26 805200045 螺母 8 Nut 4 GB/T 6170-2000
27 805300010 垫圈 8 Washer 4
1 253102065 套管I Pipe 2
2 801902716 不锈钢喉箍 70-89 Hose Clamp 2 QC/T619-1999
3 253102066 套管II Pipe 2
4 801902715 喉箍 B52-76 Hose Clamp 7 QC/T619-1999
5 253102067 上水管 Hose 1
6 253102068 气管 Hose 2
7 801902705 喉箍 Clamp 4
8 253102069 连接管 Hose 1
9 800148088 水箱总成 Water Tank 1
10 253102070 套管III Pipe 2
11 801969194 弹簧型抱箍 φ109-117 Clamp 4 140312
12 253102071 出气管 Hose 1
13 805000378 螺栓 M20×55 bolt 4 GB/T 5783-2000
14 805300023 垫圈 20 Washer 20 4 GB/T93-1987
15 805300112 垫圈 20 Washer 20 4 GB/T97.1-2002
16 253102072 进气管 Hose 1
17 253102073 套管IV Pipe 1
18 253102076 下水管 Hose 1
19 253102075 套管V Pipe 1
20 801968833 不锈钢喉箍76-92 Clamp 2 QC/T619-1999
21 253100880 水管 Hose 1
22 801902709 喉箍 B25-38 CLAMP 1 QC/T619-1999
23 805000020 螺栓 M8×30 Bolt 4 GB/T5783-2000
24 805300010 垫圈 8 Washer 4
25 805300069 垫圈 8 Washer 8 4
26 805200045 螺母 8 Nut 4 GB/T 6170-2000
27 803604566 线卡 Clamp 1
