Description

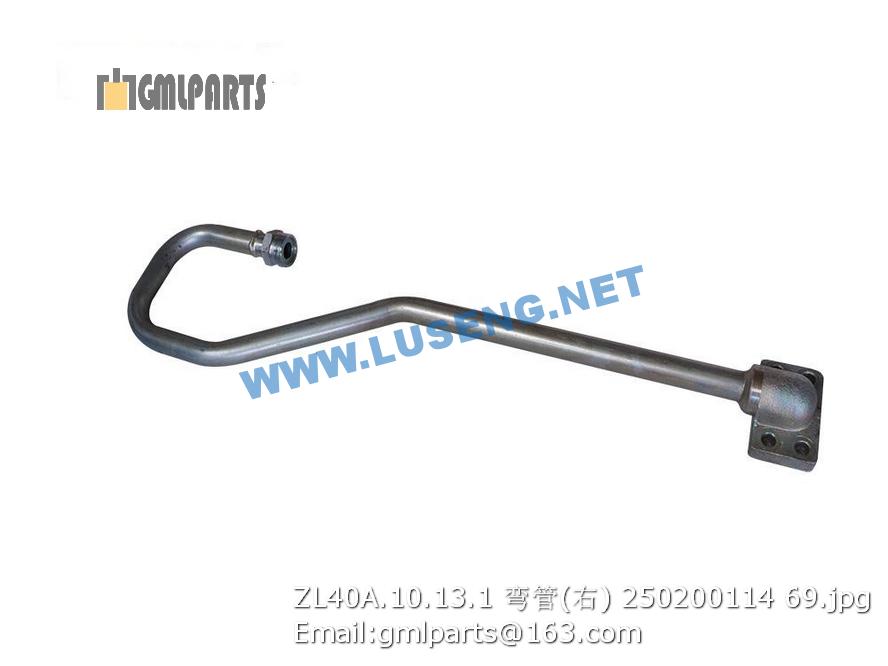

250200114 ZL40A.10.13.1 ELBOW PIPE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800151575 卡 箍 59-63 Clamp 4
2 230700375 发动机出水胶管 Coolant hose 1
3 805048362 螺栓 M8×30(达克罗) Bolt M8×30 1
4 803199332 卡套 Φ60 CLAMP 1 TJBC
5 230700376 隔套 Sleeve 1
6 803300173 卡套 φ85 Hose clamp 1
7 805301384 垫圈 8(达克罗) Washer 15
8 805238804 螺母 M8(达克罗) Nut M8 1
9 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 12 GB/T5783-2000
10 805046885 螺栓 M10×40(达克罗) Bolt M8×40 3
11 805301373 垫圈10(达克罗) Washer 3
12 801906687 JT-05B 密封条 1
13 230700381 密封挡板 Sealing baffle 1
14 800154636 复合散热器 Radiator 1
15 230700377 发动机进水胶管 Coolant hose 1
16 800151585 涡轮蜗杆卡箍17-32 Hose 2
17 800151584 涡轮蜗杆卡箍 11-20 Hose Clamp 2
18 230700373 发动机透气胶管 Rubber hose 1
19 230700379 发动机补水管 Rubber hose 1
20 803300172 卡套 Φ30 Pipe Clamp 2
21 805046510 螺栓 M8×30 Bolt 2
1 230700359 柴油箱装配 Fuel tank assembly 1
2 805301374 垫圈 12(达克罗) Bolt 8
3 805046485 螺栓 M12×25(达克罗) Hose 6
4 801905220 橡胶垫 Rubber cushion 1 JB/T982-1977
5 230202214 放油组件 Discharge oil assembly 1
6 230202246 3/4转1/2接头 Adapter 1
7 800787138 黄铜活接式球阀（1/2″） Ball valve 1
8 230202202 燃油接头 Adapter 1
9 805300025 垫圈 12 Washer 1
10 230202265 燃油接头M12转12 Adapter 1
11 800104227 油水分离器A030N624 Oil-water Filter 1
12 805301373 垫圈10(达克罗) Washer 6
13 805046472 螺栓 M10×20(达克罗) Bolt 6
14 230503247 油水分离器支架 Bracket 1
15 230502419 油箱安装支架 Bracket 1
16 230700358 3/4转M16接头 Transition joint 1
17 822138528 燃油软管总成 Fuel hose 1
18 822138529 燃油软管总成 Fuel hose 1
19 803199327 卡套 Clamp 4
20 805301384 垫圈 8(达克罗) Washer 4
21 805046893 螺栓 M8×15 Bolt 4
22 822138531 燃油软管总成 Fuel hose 1
23 822138530 燃油软管总成 Fuel hose 1
24 230502855 橡胶垫 Rubber cushion 1
25 805300026 垫圈16 Washer 7
26 230202101 燃油接头M16转12 Adapter 7
27 230202119 铰接管接头 Adapter 1
28 805046547 螺栓 M12×35(达克罗) Bolt 2 GB/T5783-2000
