Description

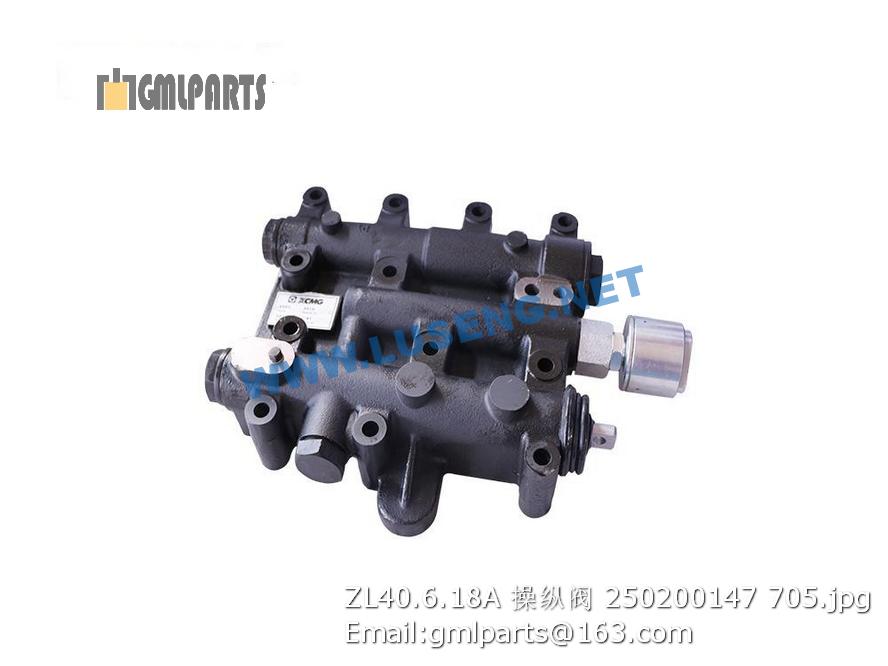

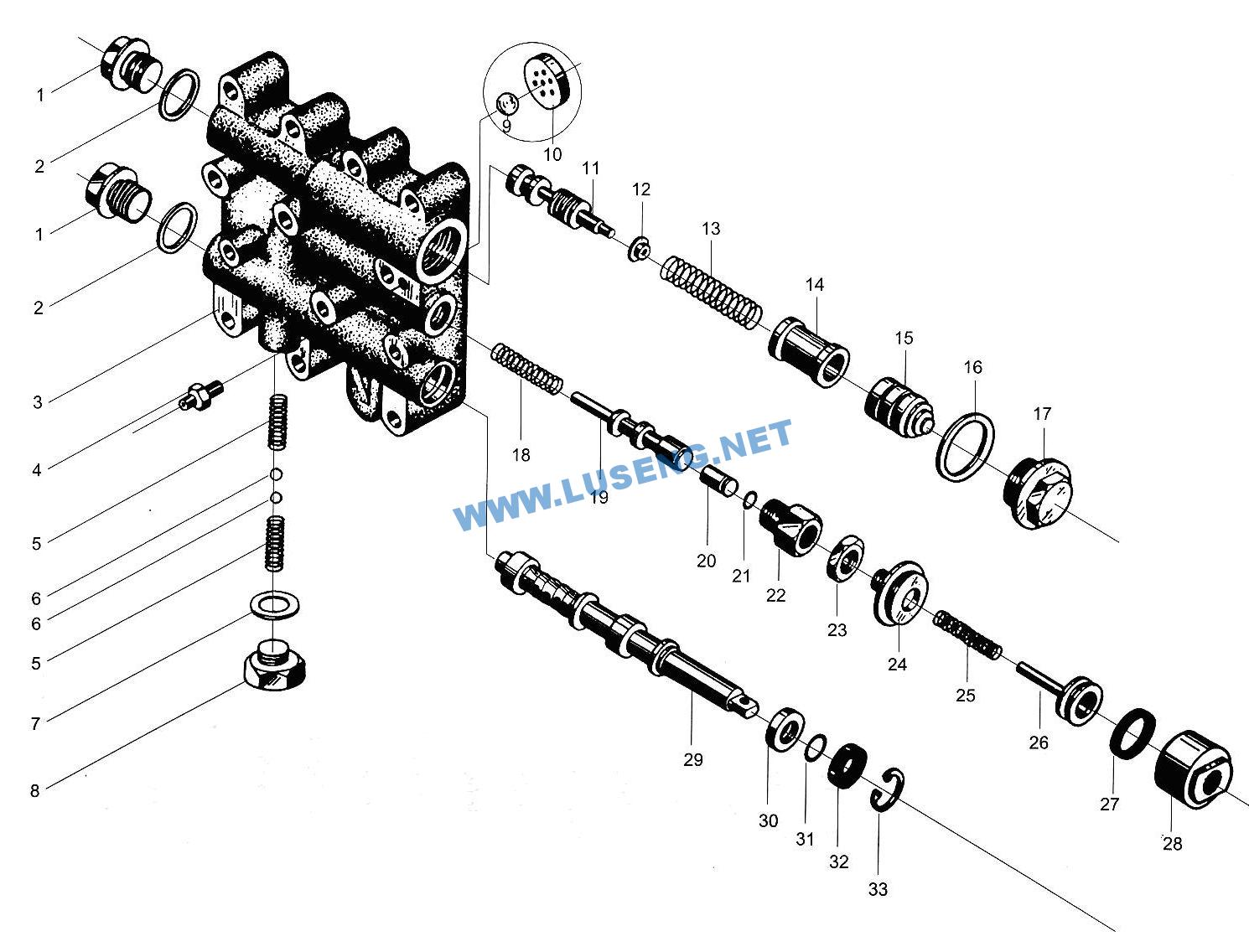

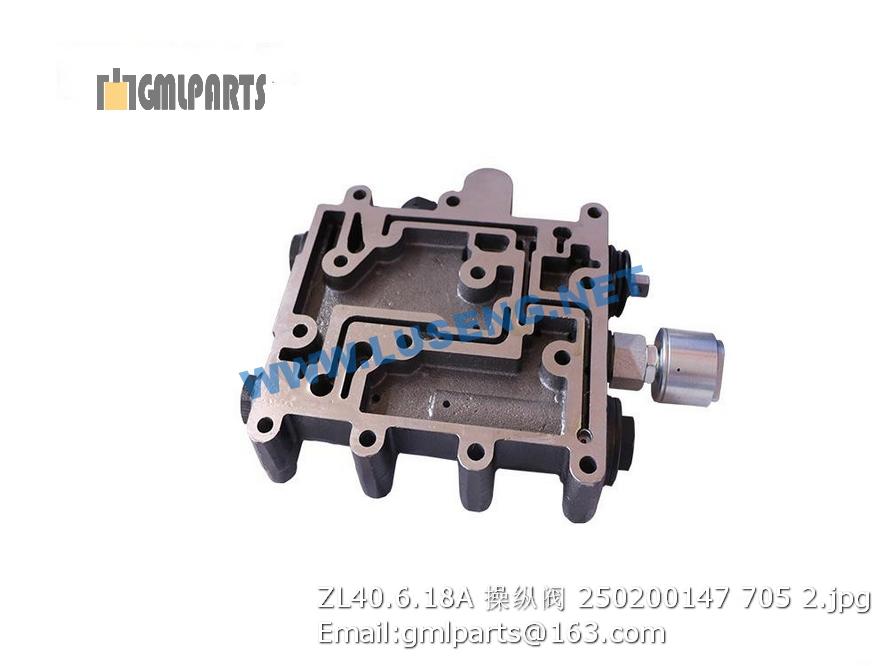

250200147 ZL40.6.18A Transmission Control Valve Assy

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230504048 压轮 Back wheel 1
2 230504038 振荡轴承座 Oscillation Axletree Holder 2
3 805301377 垫圈 16(达克罗) Wahser 84
4 805000580 螺栓M16X55-109 Bolt 64 GB/T5783-2000
5 800551947 振荡轴承(NBI) Oscillation Bear 4 LSL19 2322PEC5
6 230504338 上激振器 Above Holder Weldding 1
7 230504040 盖板 Cover 2
8 805300010 垫圈 8 Washer 16
9 805000690 螺栓M8×25 BOLT 16
10 230503543 外轴承座 Outer Axletree Holder 1
12 800511355 轴承 352124 Bear 1 GB/T299-1995
13 230503784 框架轴承座 Frame Axletree Holder 1
14 803164181 O型圈200×7 O-ring 1 GB/T3452.1-2005
15 226801658 压板 Cover 1
16 226800504 锁片 Lock 4
17 805000014 螺栓 Bolt 80
18 230503544 马达连接盘 Motor Linker 1
19 230504041 花键套 Spline Sheath 1
20 859915662 油封 1
21 805300018 垫圈12 washer 12 7 GB/T93-1987
22 805000573 螺栓M12×100 BOLT 7 GB/T5782-2000
23 230503547 过渡安装板 Transition Board 1
24 805200200 螺母 M16 Nut 8 GB/T889.1-2000
25 805000107 螺栓 M16×65 Bolt 8 GB/T 5783-2000
26 803164194 油封 1
27 801905221 减振器 Damping 6
28 805301374 垫圈 12(达克罗) Bolt 96
29 805200098 螺母 M12 Nut 72 GB/T889.1-2000
30 230503548 连接板 Connective Board 1
31 230504043 振荡侧轴承座 Axletree Holder 1
32 800551949 深沟球轴承 Bear 1 6215
33 805400042 挡圈 75 WASHER 1
34 230503550 右轴承压板 Right Bearging Cover 1
35 805400024 挡圈 130 WASHER 1
36 230504070 中间传动轴 Middle Transmission Shaft 1
37 805702162 键18×100 Key 1 GB1096-79
38 230504044 驱动侧轴承座 Axletree Holder 1
39 800551950 单列向心短圆柱滚子轴承 Bearing 1 NU213M
40 230503556 左轴承压板 Left Bearging Cover 1
41 805400018 挡圈 120 WASHER 1 GB/T893.1-1986
42 805400076 挡圈 65 WASHER 1 GB/T894.1-1986
43 230504347 下激振器 Nether Holder Weldding 1
44 230504073 振荡侧支撑板 Supporter 1
45 805300112 垫圈 20 Washer 20 22 GB/T97.1-2002
46 805300023 垫圈 20 Washer 20 22 GB/T93-1987
47 805000281 螺栓M20×40 Bolt 22 GB/T5783-2000
48 230503568 驱动板 Driver Board 1
49 805000507 螺栓M20×80 Bolt 18 GB/T5783-2000
50 805301379 垫圈 20(达克罗) WASHER 48 DIN6796
51 805201501 螺母 M20 NUT 18 GB/T889.1-2000
52 801905222 减振器 Damping 6 SM-1199-5
53 805000716 螺栓M12X30 Bolt 24 GB/T5783-2000
54 230503569 减速机安装板 Retarder Setting 1
55 800302301 减速机 Retarder 1
56 230502586 过渡圈 Transition Circle 1
57 800302482 球面螺母M22×1.5 Spherical Nut 10
58 230504076 驱动侧支撑板 Supporter 1
59 805300011 垫圈 16 Washer 17 GB/T 93-1987
60 805000612 螺栓 M16×45 Bolt 17
61 230500799 调整垫 WASHER 2
62 230500800 调整垫 WASHER 4
63 230502609 调整垫 WASHER 2
64 230502610 调整垫 WASHER 4
65 230500801 调整垫 WASHER 2
66 230500802 调整垫 WASHER 4
67 230500803 调整垫 WASHER 2
68 230500804 调整垫 WASHER 4
69 805000145 螺栓 M20×60 Bolt 26 GB/T5783-2000
70 805002082 螺栓M20×20 Bolt 4
71 230502589 螺栓盖 Cover 30
72 801100339 油杯 M10×1 801100339 1 JB/T7940.2-1995
73 859982004 骨架油封 100X120X12 Oil Seal 2 AIGI325B
74 805300055 垫圈 30 WASHER 2 JB982-77
75 228700169 油塞 Oil Plug 2
76 805300026 垫圈16 Washer 2
77 226802286 油位螺栓 Oil Lever Bolt 2
78 803164135 O型圈300×5.3 O-ring 4
79 230504095 镶套 Bushing 2
80 230504082 左振荡轴承座 Left Oscillation Axletree Holder 2
81 230504083 振荡轴承盖 Oscillation Axletree Cover 2
82 230504042 弹簧定位块 Spring Positioning Block 1
83 226801835 弹簧 Spring 1 SAUER马达
84 805300014 垫圈 10 Washer 16 GB/T93-1987
85 805000043 螺栓 M10×30 Bolt 16 GB/T 5783-2000
86 803164174 O形圈 109×2.65 2
87 805000164 螺栓M16×55 Bolt 12 GB/T5783-2000
88 805701042 键 18×50 Key 2 GB/T1096-2003
89 230504097 单挡边带轮 Single Guard Pulley 2
90 230504096 双挡边带轮 Double Guard Pulley 1
91 230504047 中间带轮压板 Middle Pulley Cover 1
92 805300081 垫圈 48 WASHER 1 GB/T858-1988
93 805200148 螺母 M48×1.5 Nut 1 GB/T812-1988
95 230504046 带轮压板 Pulley Cover 2
96 805300034 垫圈24 Washer 2 GB/T93-1987
97 230504039 透气螺栓 MV-V 2
98 800346238 同步带 2
99 805101807 螺钉M12X12 Screw 3
100 805300025 垫圈 12 Washer 12
101 805002072 螺栓 M12×14 Bolt 12 GB/T5783-2000
