Description

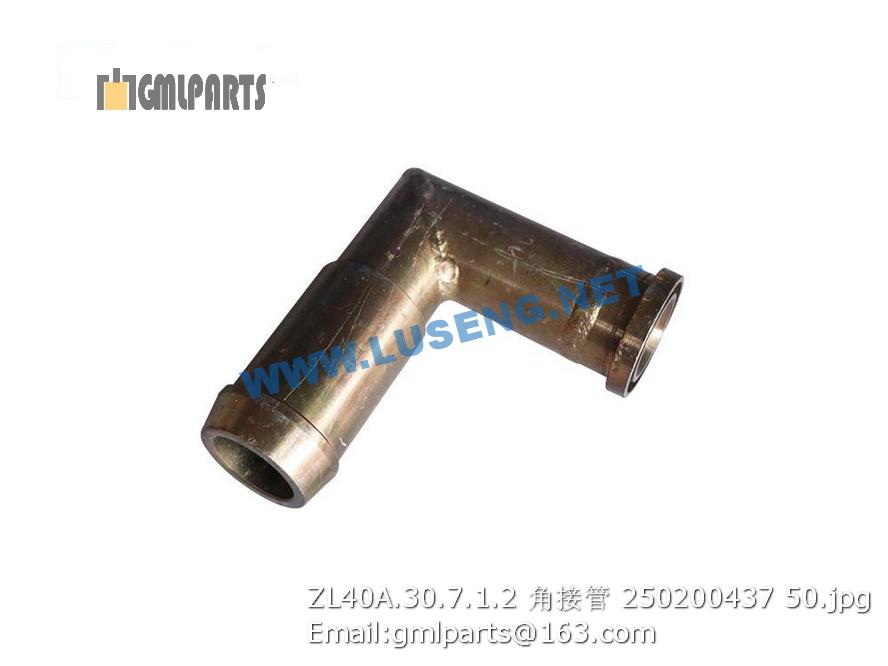

250200437 ZL40A.30.7.1.2 Elbow

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 239902213 软管总成 hose 1
2 803165272 软管总成 Hose 1
3 239901870 软管总成 hose 1
4 803168895 软管总成 Hose 1
5 803169340 软管总成 Hose 1
6 805139869 螺钉 M12×35(达克罗) bolt 4 GB/T70.1-2008
7 805338261 垫圈12（达克罗） Washer 4
8 230502923 管夹 Robber board 2
9 805139840 螺钉 M6×25(达克罗) bolt 8 GB/T70.1-2008
10 805338258 垫圈 6(达克罗) Washer 8
11 803164300 接头 Joint 4
12 803379383 接头 Joint 13
13 803191629 接头 adapter 4
14 805046547 螺栓 M12×35(达克罗) Bolt 4 GB/T5783-2000
15 805301374 垫圈 12(达克罗) Bolt 4
16 803192129 O形圈 100×2.65 O-ring 2 GB/T3452.1-2005
17 803004152 振动马达 Motor 2
18 803164909 隔板接头 Adapter 2
19 803112727 接头 adapter 2
20 230502663 长圆护套 Molding jacket 2
21 230500864 隔板 Clap board 2
22 805301384 垫圈 8(达克罗) Washer 8
23 805046507 螺栓 M8×20(达克罗) Bolt 8
24 239902071 软管总成 hose 1
25 239902095 软管总成 hose 1
26 803369880 软管总成 hose 1
27 803168922 软管总成 Hose 1
28 230202067 振动泵接头装配 vibration pump adapter assembing 1
29 803100723 接头 Joint 1
30 803176671 软管总成 hose 1
31 803173684 接头 Joint 1 EW22LOMDCF
32 803309064 软管总成 hose 1
33 803191979 软管总成 hose 1
34 239902215 软管总成 hose 1
35 803162317 软管总成 hose 1
36 239901930 软管总成 Hose 1
37 803191408 软管总成 hose 1
38 239901928 软管总成 Hose 1
39 803269345 接头 adapter 1
40 803164687 接头 Adaper 5
41 803112967 接头 adapter 1
42 803164565 测压接头 adapter 1
43 803103775 接头 Joint 2
44 803172037 接头 Joint 2
45 803164733 接头 Adaper 1
46 803004159 振动阀 Vibration Valve 1
47 805301373 垫圈10(达克罗) Washer 3
48 805046462 螺栓 M10×25(达克罗) Bolt 3
