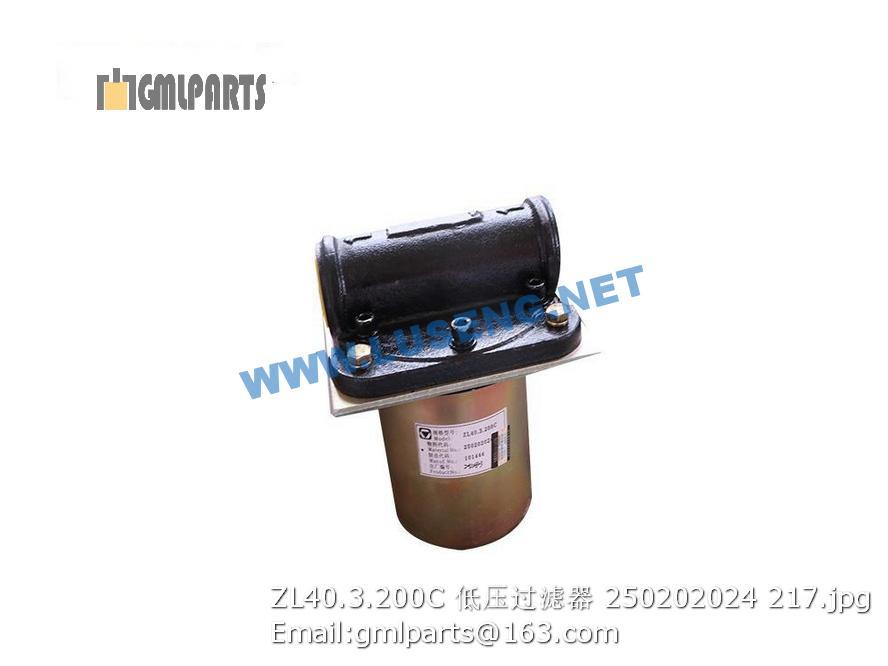

250202024 ZL40.3.200C FILTER XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230503670 右罩 Right bonnet 1 XD122III.12.1A
2 230503420 中罩 Middle bonnet 1 XD122Ⅲ.12.2
3 805000029 螺栓 M10×40 Bolt M10×40 2 GB/T5783-2000
4 805301373 垫圈10(达克罗) Washer 5
5 805200048 螺母 M10 Nut 2 GB/T6170-2000
6 230503671 左罩 Left bonnet 1 XD122III.12.3A
7 805000043 螺栓 M10×30 Bolt 3 GB/T 5783-2000
8 805000017 螺栓 M8×25 bolt 12 GB/T5783-2000
9 805301384 垫圈 8(达克罗) Washer 30
10 230503027 铰链 Foldout 4 XD122.12.4A
11 819947354 限位带 Limit belt 2 XD用限位带
12 805000018 螺栓 M8×20) Elbow 2
13 805200045 螺母 8 Nut 2 GB/T 6170-2000
14 805000033 螺栓M8×16 Bolt 12 GB/T5783-2000
15 801902620 塑盖 Plastic cover 41 R820
16 839901405 隔音材料（双面胶） Deadening 1 XYM-15
17 230503424 锁板 Lockpin 2 XD122Ⅲ.12-1
18 801905223 密封条L=1500 Sealed line 2 CC4-0643
19 819942528 机罩锁 Lock 2 索斯科N2-2-30
20 805002022 螺栓M6X18 Bolt 4 GB/T5783-2000
21 805301383 垫圈 6(达克罗) Bolt 8
22 805200053 螺母 M6 Nut M6 4
23 805000008 螺栓 M6×12 Bolt 4 GB/T5783-2000
24 819943272 限位块 Limit block 2
25 230503425 支板 underprop board 2 XD122Ⅲ.12-2
1 800101561 水箱 water tank 1
2 230502641 橡胶垫300X200X5 Rubber block 2
3 230503087 洒水管 Pipe 2
4 801902705 喉箍 Clamp 24
5 800702569 水管Φ12×3030 Front hose 1
6 230500919 橡胶垫3 Rubber block 2
7 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
8 805301373 垫圈10(达克罗) Washer 8
9 230503280 水箱压板 Board 4
10 801902579 护套φ18（800mm） bolt 3
11 800702570 水管Φ12×5500 Front hose 1
12 800702249 水管φ12×530 Hose 1
13 225701606 水泵 water punp 2
14 805002055 螺栓M6×15 Bolt 14 GB/T5783-2000
15 805300030 垫圈 6 Washer 6 22 GB/T93-1987
16 805300029 垫圈 6 Washer 6 14 GB/T97.1-2002
17 230503090 洒水管φ13X250 Hose 2
18 230502947 出水接头 Joint 2
19 230503086 水管Φ13X1000 Hose 1
20 230503083 水阀出水接头 Joint 2
21 800752572 电磁阀（24V) Electromagnetic valve 2
22 805300010 垫圈 8 Washer 6
23 805000018 螺栓 M8×20) Elbow 6
24 230503089 水管φ13X300 Hose 1
25 805300024 垫圈14 Washer 4
26 230500912 水阀支架 Bracket 2
27 230503092 直角接头 Joint 2
28 230502931 支板1 bracket 1
29 800702248 水管φ12×180 Hose 1
30 805300069 垫圈 8 Washer 8 6
31 230503458 水滤支架 Bracket 1
32 227302627 水滤器 Water filter 1
33 800702224 水滤出水接头 jiont 1
34 230500915 三通接头 Tie-in 1
35 805000432 螺栓 M6×45 Bolt 2
36 805200053 螺母 M6 Nut M6 2
37 230502176 支板4 Board 1
38 230502724 接头 Tie-in 1
39 800702251 水管 Pipe 1
40 230503084 接头 joint 1
41 800702582 黄铜球阀1/2 Vale 2
42 230200729 直角接头 joint 1
43 230503091 水管φ13X300 hose 1
44 230500916 管夹 Clamp 4
45 230502723 上管夹 Clamp 4
46 230100407 压板 Pressing plate 4
48 230502174 洒水管进水接头 Tie-in 2
49 230100405 洒水管塞 Water sprinkling pipe plug 2
50 800752560 喷头 Nozzle 14
51 230502713 液位计 Level gauge 1
