Description

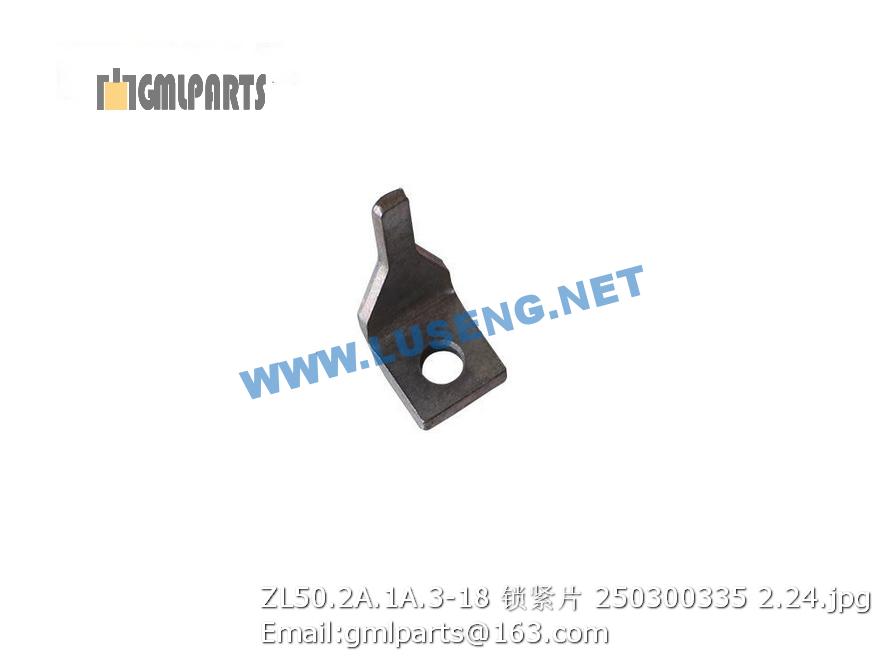

250300335 ZL50.2A.1A.3-18 Cushion

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230700342 XD132F小标记 XD132F Little PAINTS 1
2 239900211 水箱标记 2
3 230201694 徐工集团小标记 The small decal of XCMG 1
4 230201684 车前左型号标记 Left type decal 1
5 239900218 起吊处标记 HOOK decal 4 F1012
6 819906088 操作说明 1
7 239900228 阅读操作手册标记 NOTICE OF READING THE INSTRUCTION 1
8 819906087 油门控制 ACCELEROGRAPH CONTROL 1
9 228300410 电总开关标示 Master switch 1
10 239900151 防噪音标记 Isolator 1
11 239900133 发动机冷却液标志 1
12 239900222 风扇转动防危险标记 BE WARE OF THE RUNNING FAN 1
13 239900223 发动机润滑油标志 1
14 230700340 左侧车型标记 Left PAINTS 1
15 230700339 铭牌 Nameplate 4
16 805500033 铆钉 3×8 1
17 230201686 车后左型号标记 Left type decal 4
18 239900219 固定处标志 1
19 819947418 客服热线标志 Hotline PAINTS 2
20 239900220 压轮油位标记 1
21 230201685 车前右型号标记 Right type decal 2
22 819906090 传动油标志 1
23 239900224 燃油加油标记 DECAL OF FUEL REFILLING 2 F1005
24 239900221 碰撞区危险标记 WARNING SIGN 1 A1002
25 230700341 右侧车型标记 Right PAINTS 1
26 228300408 液压油位标记 Hydraulic level decal 1
27 239900225 液压油加油标记 HYDRAULIC OIL LEVEL 1 F1004
28 230201687 车后右型号标记 Right type decal 1
29 230201693 徐工集团大标记 The big decal of XCMG 1
30 230502826 转向蟹行标识 1
31 230201380 保养分布图 1
32 239900227 防烫标志 1
33 800105151 防冻液标记 1
34 239902243 焊接注意事项 1

1 803502693 顶置式空调总成 Overhead air conditioner assembly 1
2 805200098 螺母 M12 Nut 6 GB/T889.1-2000
3 805300020 垫圈12 Washer 6 GB/T97.1-2002
4 805101834 自攻螺钉 ST6.3X19 Bolt 10
5 805101787 螺栓M10×30-10.9-Zn.D Bolt 3
6 805301373 垫圈10(达克罗) Washer 4
7 230201657 调节杆 Pole 1
8 230201655 锁紧块 Block 1
9 805101913 螺栓M10×30 bolt M10×30 2 GB/T70.1-2008
10 805300014 垫圈 10 Washer 2 GB/T93-1987
11 805100147 螺钉 M10×40 Bolt 1 GB/T70.1-2002
12 230201653 罩子 Mantler 1
13 805000018 螺栓 M8×20) Elbow 2
14 805301384 垫圈 8(达克罗) Washer 2
15 230201658 皮带轮 Strap wheel 1
16 230201654 安装板 Fit board 1
17 805301374 垫圈 12(达克罗) Bolt 2
18 805000716 螺栓M12X30 Bolt 2 GB/T5783-2000
19 230201656 锁紧块 Block 1
20 230201666 液压空调系统 Hydraulic air-condition system 1
