Description

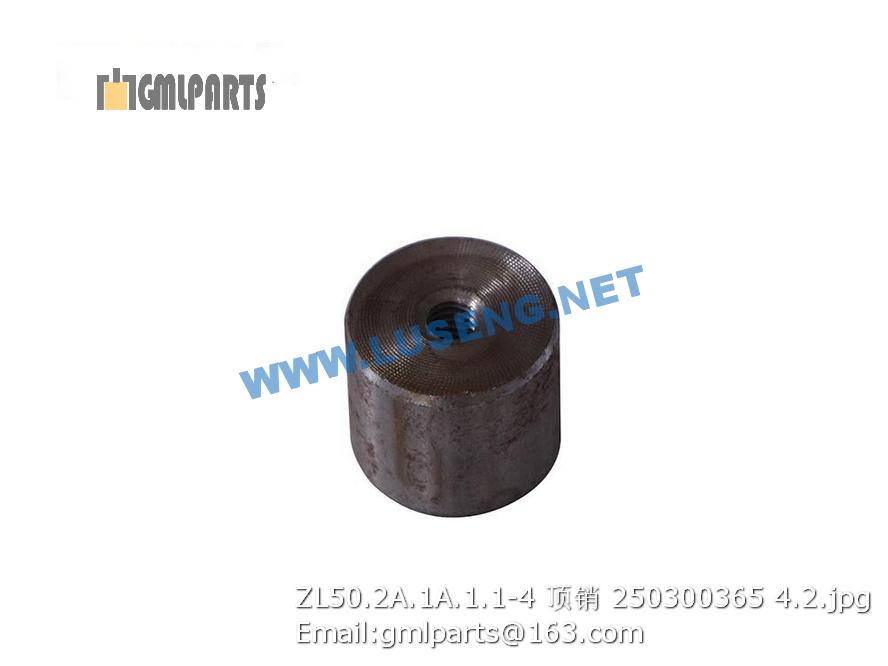

250300365 ZL50.2A.1A.1.1-4 PIN

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230503162 驱动侧支撑板 Support 1 XD123 XD133
2 230502586 过渡圈 Transition Circle 1
3 230503164 驱动板 Drive plate 1
4 801902779 减振块 Shock absorber 12
5 230504241 轮子焊接 Welding wheel 1 XD123E XD133E
6 230503936 轴承座 Bearing bracket 1
7 230504242 轴承盖 Bearing cover 1
8 800514822 调心滚子轴承 Double-row bearing 4 22312-E1-T41A
9 230700317 驱动侧激振器 Eccentricity shaft 1 XD133E
10 230502587 连接轴 transmission shaft 1
11 230503935 轴承座 Bearing 2
12 230700318 振动侧激振器 Eccentricity shaft 1 XD133E
13 230503934 轴承座 Bearing bracket 1
14 230500847 框架轴承座 frame bearing-housing 1
16 230503163 连接板 joint plate 1
17 230504205 振动侧支撑板 Support plate 1 XD123 XD133
18 805047471 螺栓 M20×60(达克罗) Bolt 26 GB/T5783-2000
19 805301379 垫圈 20(达克罗) WASHER 30 DIN6796
20 805338288 垫圈 20(达克罗) washer 20（达克罗） 22
21 805338321 垫圈 20(达克罗) WASHER 22 GB/T93-1987
22 805046550 螺栓 M12×45(达克罗) Bolt 72 GB/T5783-2000
23 805301374 垫圈 12(达克罗) Bolt 100
24 805200098 螺母 M12 Nut 96 GB/T889.1-2000
25 805047089 螺栓M16×60 Bolt 8
27 805201500 螺母 M16 Nut 8 GB/T889.1-2000
28 228302283 马达连接圈 motor bracket 1
29 228302285 轴承压板 connection plate 1
30 230501041 花键套 Splinted sleeve 1
31 230504212 锁片 locket spacer 4
33 800511397 框架轴承 bearing 1 JM822049-90N01
34 803192120 O型圈 165×3.55 1
35 801101754 油封 1
36 805046894 螺栓M20×45(达克罗) bolt 22 GB/T5783-2000
37 805006332 螺栓M16×40 bolt 48 GB/T5783-2000
38 230500805 过渡安装板 transition plate 1
39 230502588 橡胶套 rubber sleeve 2
40 803301205 O型圈 128×5.3 O-ring 128×5.3 1 GB/T3452.1-2005
41 803199914 O型圈 300×5.3 2
42 805046462 螺栓 M10×25(达克罗) Bolt 6
43 805338260 垫圈 10(达克罗) Washer 6
44 800302482 球面螺母M22×1.5 Spherical Nut 10
45 805006280 螺栓 M16×45(达克罗)(10.9) Bolt 17 GB/T5783-2000
46 805338263 垫圈 16 Washer 17
47 230500799 调整垫 WASHER 2
48 230500800 调整垫 WASHER 4
49 230502609 调整垫 WASHER 2
50 230502610 调整垫 WASHER 4
51 228700169 油塞 Oil Plug 4
52 805300055 垫圈 30 WASHER 4 JB982-77
53 230504213 油位螺栓 oil lever glass 1
54 805300025 垫圈 12 Washer 1
55 803201494 透气塞 breath cap 1 C-M12
56 230700396 加油管 GREASE CUP 1 XD123E XD133E
57 805048385 螺栓M12×65 bolt 4 GB/T5783-2000
58 800357710 减速机 Retarder 1
59 230500801 调整垫 WASHER 2
60 230500802 调整垫 WASHER 4
61 230500803 调整垫 WASHER 2
62 230500804 调整垫 WASHER 4
63 805046529 螺栓M10×40(达克罗) bolt 8 GB/T5783-2000
64 803166351 油封 1
66 805049042 螺栓 M20×20(达克罗) Bolt 4 GB/T5783-2000
67 801971572 穹顶封塞 Cover 30
68 805239118 螺母M22×1.5 nut 10
69 801541429 脚踏板 footplate 1
70 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 4 GB/T5783-2000
71 805301384 垫圈 8(达克罗) Washer 3
72 805046551 螺栓 M12×50(达克罗) Bolt 24
73 805338246 垫圈16 washer 56 Nord-Lock
74 230504315 弹簧 spring 1
75 805201502 螺母 M8 3
