Description

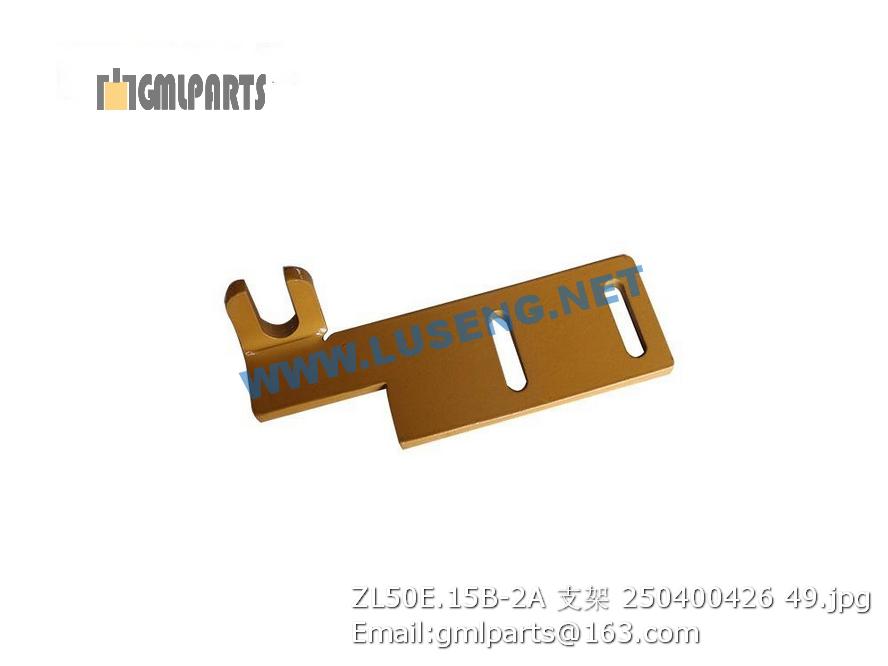

250400426 ZL50E.15B-2A BRACKET XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803604774 1 保险盒 Fuse box 1
2 803604775 2 保险125A Fuse 125A 1
3 803677415 3 电源开关 Power switch 4
4 805238370 螺母 M6(达克罗) Bolt 8
5 805338275 5 垫圈 6(达克罗) Washer 6 8 GB/T97.1-2002
6 805338258 垫圈 6(达克罗) Washer 8
7 805046498 7 螺栓 M6×30(达克罗) Screw M6×30 2
8 230202129 8 预热继电器支板 1
9 803502549 9 蓄电池 Battery 2
10 228700419 10 电瓶压板 Battery bat 1
11 228700420 11 蓄电池固定螺栓 Fixed screw 2
12 228700421 12 橡胶套 Rubber coat 1
13 228700422 13 橡胶板 Rubber board 1
14 228300879 14 橡胶盖板 Rubber board 2
15 805046477 螺母 8 Nut 2
16 805338259 垫圈 8(达克罗) Washer 2
17 805338276 垫圈 8 Washer 2
18 803604771 18 圆形电瓶负极护套-50 Circularly jacket of cathode 2
19 803604770 19 圆形电瓶正极护套-50 Circularly jacket of anode 2
20 803610858 20 起动继电器 24V Relay 24V 1
21 805100091 21 螺栓 M6×12 Screw M6×12 2 GB/T5783-2000
22 805300030 垫圈 6 Washer 6 2 GB/T93-1987
23 805300029 垫圈 6 Washer 6 2 GB/T97.1-2002
24 ▲230504424-0001-1 24 预热继电器 24V Relay 24V 1
25 805046497 25 螺栓 M6×25（达克罗） Screw M6×25 2 GB/T5783-2000
26 805046494 螺栓 M6×12(达克罗) Bolt 2
1 803604869 电瓶线 Battery wire 1
2 803604695 电瓶线 Battery wire 1
3 803604696 电瓶线 Battery wire 1
4 803604714 电瓶线 Battery wire 1
5 803677973 电瓶线 Battery wire 1
6 803645494 电瓶线 Battery wire 1
7 803677972 电瓶线 Battery wire 1
8 803604709 电瓶线 Battery wire 1
