Description

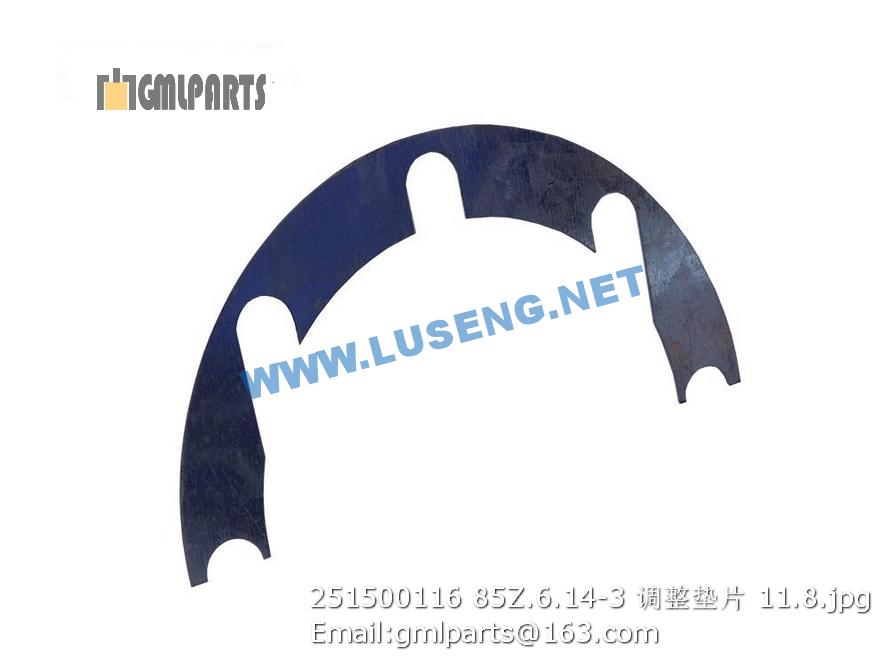

251500116 85Z.6.14-3 Adjusting Shim

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲803004121-01 阀体 Spool 1 D32-4
2 860111176 安全阀 Relief Valve 1
3 ▲803004121-02 螺塞 Plug 2 D32-3
4 ▲803004121-03 O型圈20X2.4 O—Ring 2 GB1235-76
5 ▲803004121-04 螺栓M12X30 Bolt 2 GB30-76
6 ▲803004121-05 垫圈12 Washer 2 GB/T93-1987
7 ▲803004121-06 盖板 Cover 1 D32-11
8 ▲803004121-07 O型圈45X3.1 O—Ring 1 GB1235-76
9 ▲803004121-08 O型圈60X3.1 O—Ring 2 GB1235-76
10 ▲803004121-09 阀杆接头 Joint 2 D32-21
11 ▲803004121-10 弹簧 Spring 2 D32-8
12 ▲803004121-11 弹簧 Spring 2 D32-7
13 ▲803004121-12 内六角螺钉M10X45 Bolt 4 GB70-85
14 ▲803004121-13 弹簧座 Spring Seat 4 D32-6
15 ▲803004121-14 垫圈12 Washer 2 GB/T97.1-2002
16 ▲803004121-15 螺栓M12X20 Bolt 2 GB30-76
17 ▲803004121-16 内六角螺钉M10X100 Bolt 4 GB70-85
18 ▲803004121-17 垫圈10 Washer 8 GB/T93-1987
19 ▲803004121-18 端盖 Port End Cover 2 D32-5
20 860118159 过载阀（低压） Relief Valve 1
21 ▲803004121-19 补油阀 Valve 1 D32-15
22 ▲803004121-20 弹簧 Spring 1 D32-14
23 ▲803004121-21 O型圈50X3.1 O—Ring 3 GB1235-76
24 ▲803004121-22 补油阀盖 Port End Cover 1 D32-13
25 860111187 过载阀（高压） Relief Valve 1
26 ▲803004121-23 单向阀 Valve 3 D32-17
27 ▲803004121-24 弹簧 Spring 3 D32-16
28 ▲803004121-25 O型圈44X3.5 O—Ring 3 GB1235-76
29 ▲803004121-26 阀盖 Port End Cover 3 D32-19
30 ▲803004121-27 动臂阀杆 Lift Valve Staff 1 D32-2
31 ▲803004121-28 转斗阀杆 Tilt Valve Staff 1 D32-12
32 ▲803004121-29 端盖 Port End Cover 2 D32-1
1 803004341 翻斗油缸 Cylinder 1 3030 101210 101512
2 252100629 左动臂缸 Left Lift Cylinder 1
2.1 803013063 左动臂油缸 cylinder 1
3 252900768 软管总成 Hose 1
4 252900286 钢管 Tube 1
5 252900287 钢管 Tube 1
6 803164271 法兰组件 Flange 12
7 252900292 软管总成 Hose 4
8 252900293 钢管 Tube 1
9 252900294 钢管 Tube 1
10 805300102 垫圈 10 Washer 12 GB/T96.1-2002
11 252900300 管夹 Pipe Clamp 1 500K.7.2-1
12 252900301 橡胶管夹 Rubber Clamp 1 500K.7.2-2
13 805300010 垫圈 8 Washer 6
14 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
15 252100628 右动臂缸 Right Lift Cylinder 1
15.1 803013064 右动臂油缸 Cylinder 1
16 269900201 分离式法兰 Split Flange 2
17 801100133 O形密封圈34.5X3.55 O- Ring 4 GB/T3452.1-1992
18 805000043 螺栓 M10×30 Bolt 8 GB/T 5783-2000
19 805300014 垫圈 10 Washer 34 GB/T93-1987
20 801100148 O形密封圈40×3.55 O- Ring 2 GB/T 3452.1-1992
21 805000062 螺栓 M10×35 Bolt 8 GB/T 5783-2000
22 252900295 钢管 Tube 1
23 252900296 钢管 Tube 1
24 252900499 钢管 Tube 1
25 801100066 O形密封圈42.5X3.55 O- Ring 1 GB/T3452.1-1992
26 805000041 螺栓M12X70 Bolt 4 GB/T5782-2000
27 805300018 垫圈12 washer 12 4 GB/T93-1987
28 269900200 U形螺栓 Bolt 4
29 805200048 螺母 M10 Nut 12 GB/T6170-2000
30 805300069 垫圈 8 Washer 8 4
31 252904236 支板 Plank 2
32 253000242 支板 Plank 2 600K.7.2.11-1
33 803166449 堵头 Plug 3
35 253000349 护罩 Guard 1 600K.7.2.12
36 805000020 螺栓 M8×30 Bolt 4 GB/T5783-2000
37 253000350 传感器支架 Plank 1
38 803164272 分离式法兰 Split Flange 2
39 252900280 压板 Plank 16 500K.7.1.12-2
40 252900281 橡胶垫 Rubber Blanket 8 500K.7.1.12-3
41 252900298 支柱 support 8 500K.7.2.11-2
42 252900282 橡胶垫 Rubber Blanket 8 500K.7.1.12-4
43 805000047 螺栓 M10×50 Bolt 4 GB/T 5783-2000
44 805000100 螺栓 M10×55 Bolt 4 GB/T 5782-2000
45 252900470 支板 Plank 2
46 805000727 螺栓M10X25 Bolt 6 GB/T5783-2000
47 252900769 软管总成 Hose 1
