Description

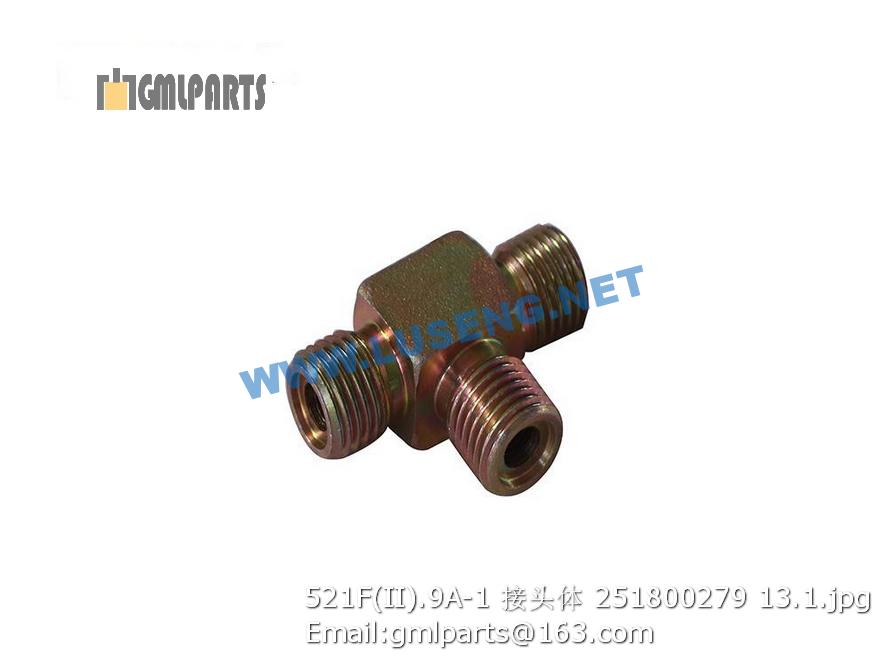

251800279 521F(II).9A-1 JOINT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252101728 前罩板 FRONT COVER 1
2 805300069 垫圈 8 Washer 8 4
3 805302458 垫圈8 Lock Washer 4
4 805000018 螺栓 M8×20) Elbow 4
5.1 252107871 前车架 Front Chassis 1
5.2 252107873 前车架 Front Chassis 1 三联管路用
6 269900194 调整垫片 ADJUSTING SHIM 2
7 252102684 动臂-车架销 Pin 2
8 805301322 垫圈16 Washer 5 GB/T96.2-2002
9 805301286 垫圈16 Washer 15 GB/T93-1987
10 805000022 螺栓M16X25 Bolt 7 GB/T5783-2000
11 269900193 调整垫片 ADJUSTING CUSHION 1 GB/T16674.1-2004
12 252900387 翻斗缸-车架销 SHAFT PIN 1
13 252100574 动臂缸-车架销 PIN 2
14 252100931 后转向销 Steering Pin 2
15 250400159 垫块 BLOCK 2
16 251500117 隔套 SPACER 1
17 803164083 密封圈B100×125×12 SEAL RING 2
18 805000410 螺栓M16 x 55 Bolt 8 GB/T5782-2000
19 250400148 轴承盖 BEARING COVER 1
20 251500116 调整垫片 ADJUSTING SHIM 1
21 800500278 轴承32217 BEARING 4
22 250400147 下盖 LOWER COVER 1
23 805301296 垫圈 18 Washer 4 GB/T 93-1987
24 227301489 螺栓M18X1.5X65 Bolt 4 GB/T5785-2000
25 251400419 上铰接销 UPPER ARTICULATION PIN 1
26 251400422 垫圈 SPACER 1
27 251400266 轴套 SHAFT SLEEVE 1
28 805000281 螺栓M20×40 Bolt 5 GB/T5783-2000
29 805302459 垫圈20 Washer 5 GB/T93-1987
30 250400150 垫圈 WASHER 1
31 252100484 下铰接销 LOWER ARTICULATION PIN 1
32 803164082 密封圈B85×120×12 SEAL RING 2 GB9877.1-1988
33 805000573 螺栓M12×100 BOLT 12 GB/T5782-2000
34 252100482 下销上法兰 UPPER FLANGE 1
35 252100343 调整垫片 ADJUSTING SHIM 1
36 252100483 下销下法兰 LOWER FLANGE 1
