Description

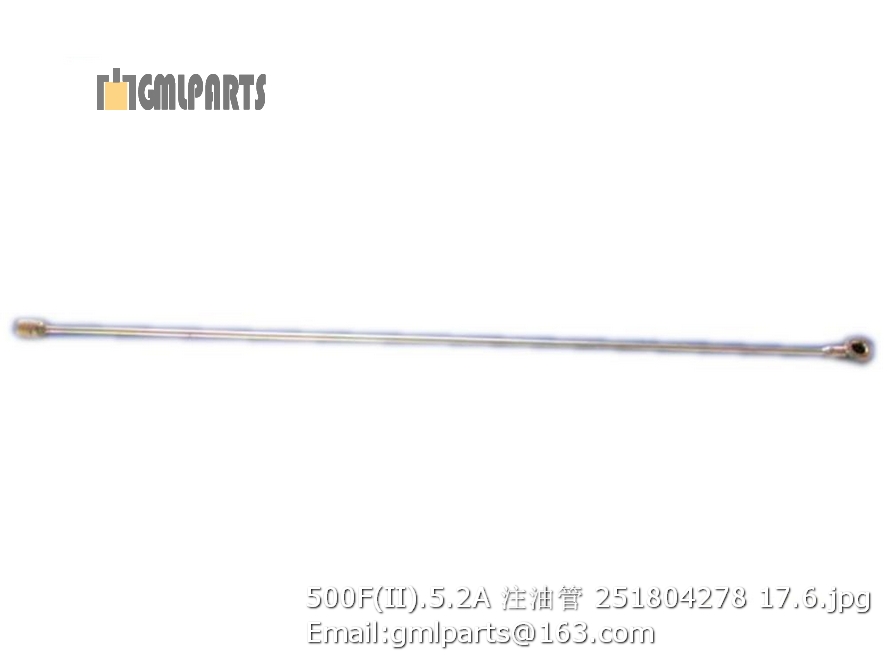

251804278 500F(II).5.2A Left Injecting Pipe LW500FN SPARE PARTS

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲803004341-101210-01 防尘圈FC 100╳100╳7 FC Oil Seal 1 Q/DYJJ13006
2 ▲803004341-101210-02 Y形圈100X120X16 Y Seal Ring 1 GB10708.1
3 ▲803004341-101210-03 轴用组合封CKS1000 （O形圈106X5.3） Seal Ring 1
4 ▲803004341-101210-04 O形圈170X5.3 O-Ring 1 GB/T3452.1
5 ▲803004341-101210-05 杆用支承环G100X44.5X2.5 Snap 1
6 ▲803004341-101210-06 O形圈100X3.55 O-Ring 1 GB/T3452.1
7 ▲803004341-101210-07 孔用支承环S180X14.8X2.5 Supporting Ring 1
8 ▲803004341-101210-08 孔用组合封CKW1800 Seal Ring 2
9 ▲803004341-101210-09 O形密封圈 75X5.7 O-ring 1 GB1235-76
10 803045612 关节轴承GE80ES Joint Bearing 1 GB/T9163-2001
11 803073126 钢套Φ100×Φ80×60/2 Bush 1 XGYG01-137-9（张家口）
860104208 翻斗缸密封件 Tilt Cylinder Seal 1
860120304 50G/500K/500F转斗缸及800K动臂缸密封件(统型)(备件) Boom Cylinder Seal 1
1 803082927 左转向缸 Cylinder 1
2 803082926 右转向缸 Cylinder 1
3 803166449 堵头 Plug 2
4 252900268 软管总成 Hose 2
5 252909533 管夹总成 Clamp 1
6 253006367 三通接头 Joint 1
7 805047998 螺栓 M8×35(达克罗) Bolt 8 GB/T16674.1-2004
8 803401122 O形圈 24.99×3.53 “O” Ring 2
9 253006366 三通接头 Joint 1
10 253006393 软管总成 Hose 1
11 253006392 软管总成 Hose 1
12 252113948 软管总成 Hose 1
13 252113947 软管总成 Hose 1
14 803401127 O形圈32.92×3.53 O-RING 5 219N552-90
15 803164234 法兰组件 FLANGE 4 M1M1HK-16
16 253006362 流量放大阀回油块 Block 1
17 803401130 O形圈 37.69×3.53 “O” Ring 1
18 805048021 螺栓 M12×55 10.9（达克罗） Bolt 4 GB/T 16674.1-2004
19 803300296 软管总成 Hose 1
20 803163638 接头 Joint 1
21 803070597 卸荷阀 Valve 1
22 805100088 螺钉M10×70 Bolt 4 GB/T 70.1-2000
