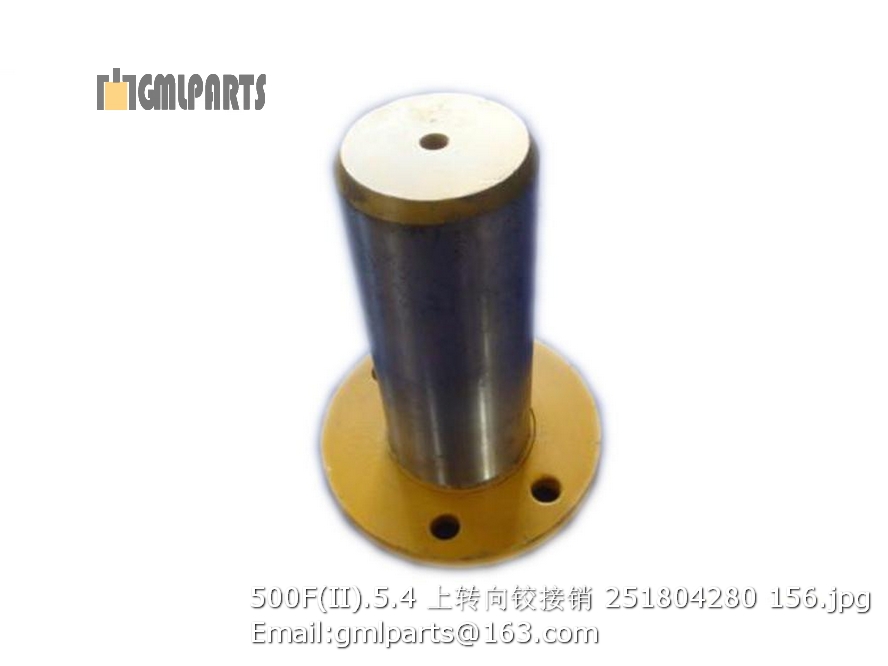

251804280 500F(II).5.4 Upper Shaft Pin LW500FN WHEEL LOADER SPARE PARTS

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252909535 转向器组件 Steering Control Unit 1
2 252909536 转向限位杆组件 Gag Lever Post Components 2
3 252909537 限位阀组件 Valve Components 2
4 252113931 转向器软管固定组件 Fastening Components 1
5 252909539 流量放大软管固定组件 Fastening Components 1
6 803300172 卡套 Φ30 Pipe Clamp 1
7 805004755 螺栓 M8×16 Bolt 2 GB/T16674.1-2004
8 252909540 接头块 Joint Block 1
9 803401118 O形圈 18.64×3.53 “O” Ring 1
10 803004100 单向阀 Check Valve 1
11 805047999 螺栓 M8×40 10.9（达克罗） Bolt 4 GB/T 16674.1-2004
12 803199327 卡套 Clamp 2
13 252900274 软管总成 Hose 2
14 252113949 软管总成 Hose 1
15 803164245 接头 Joint 4
16 805002295 接头 Joint 6
17 252908373 软管总成 Hose 1
18 803309067 软管总成 Hose 1
19 252908376 软管总成 Hose 1
20 803164243 三通接头 Joint 3
21 803371167 软管总成 Hose 1
22 803175384 软管总成 Hose 1
23 803175476 软管总成 Hose 1
24 803391311 软管总成 Hose 1
25 803177206 软管总成 Hose 1
26 252113932 压力选择阀组件 Multiple Valve Components 1
1 805004763 螺栓 M10×25(达克罗) Bolt 4 GB/T16674.1-2004
2 250100112 转向器 Washer 1
3 803201514 接头 Joint 4
1 252908637 国产单手柄先导阀总成 The Pilot Valve handle 1
2 252113933 球阀总成 Ball Valve Components 1
3 803173590 软管总成 Hose 1
4 252101007 胶管总成 Hose 1
5 252113934 管夹总成 Hose 3
6 252113935 管夹总成 Hose 1
7 803199333 卡套 φ74 Joint 1 TJBC
8 805004755 螺栓 M8×16 Bolt 1 GB/T16674.1-2004
9 803164245 接头 Joint 5
10 803004100 单向阀 Check Valve 1
11 803181517 软管总成 Hose 1
12 803190812 软管总成 Hose 1
13 803177309 软管总成 Hose 1
14 803173396 软管总成 Hose 1
15 239902138 软管总成 hose 1
16 803165919 软管总成 Hose 1
17 803309067 软管总成 Hose 1
