Description

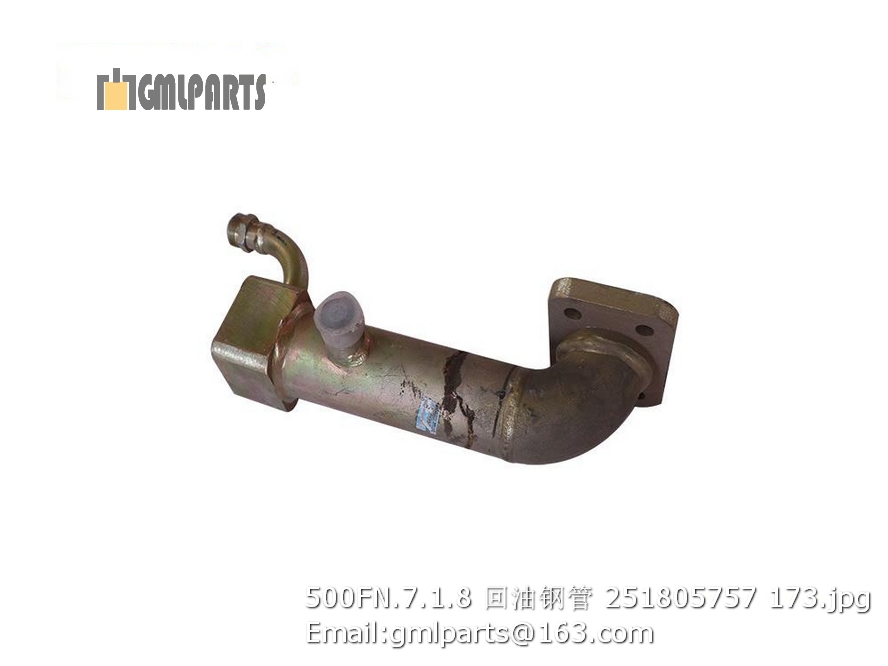

251805757 500FN.7.1.8 TUBE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252114489 双变油散管路 T/C RADIATOR PIPE 1 Z5GKZ(II).1.2.1
2 805048034 螺栓 M16×40(达克罗) Bolt 4 GB/T16674.1-2004
3 800357402 散热器总成 RADIATOR ASSEMBLY 1
4 805048017 螺栓M12×3510.9(达克罗) Bolt 2 GB/T16674.1-2004
5 252114494 发动机进水管 PIPE 1
6 252101805 固定架 BRACKET 1
7 252111596 压板 BOARD 1
8 252111595 套管 PIPE 2
9 252111599 管夹 CLAMP 2
10 805002057 螺栓 M8×100 BOLT 2
11 805203166 螺母 M8 Nut 4 GB/T6177.1-2000
12 252111597 支架 BRACKET 1
13 805004699 螺栓M12×30 Bolt 4 GB/T16674.1-2004
14 252114490 固定架 BRACKET 1
15 805004764 螺栓 M12×25 10.9(达克罗) BOLT 2 GB/T16674.1-2004
16 803163985 胶管 B25×1800 PIPE 1
17 801902709 喉箍 B25-38 CLAMP 2 QC/T619-1999
18 252114435 液压油散管路 HYDRAULIC RADIATOR PIPE 1 Z5GKM(III)TH.1.1.3
19 252114495 中冷器出气管 PIPE 1
20 803164024 胶管 B10×1550 HOSE 1
21 801902705 喉箍 Clamp 4
22 252114496 中冷器进气管 PIPE 1
23 801902608 不锈钢抱箍 54-63 STAINLESS STEEL HOSE CLAMP 2
24 252114497 发动机出水管 PIPE 1
25 800154495 风扇 FAN 1
26 805000674 螺栓 M10×110 BOLT 4
27 822137552 胶管 B10×1900 PIPE 1
28 805048006 螺栓 M10×30 Bolt 4 GB/T16674.1-2004
29 805048003 螺栓 M8×70 10.9（达克罗） BOLT 2
30 252101807 固定架 BRACKET 1
