Description

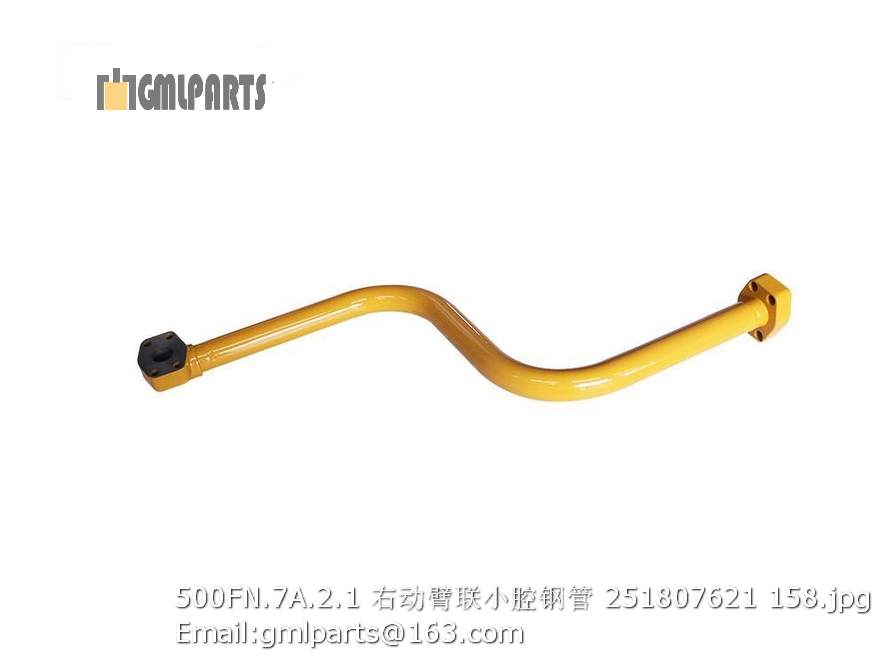

251807621 500FN.7A.2.1 TUBE
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253006604 两联液控分配阀组件 Multiple Valve Components 1
2 803401133 O形圈47.22×3.53 “O” Ring 4
3 805048023 螺栓 M12×70 10.9（达克罗） Bolt 4 GB/T 16674.1-2004
4 252113923 分配阀回油钢管 Tube 1
5 252908337 软管总成 Hose 1
6 805048033 螺栓 M16×35(达克罗) BOLT 4 GB/T16674.1-2004
7 805338818 垫圈16 Washer 8 GB/T96.1-2002
8 253006317 液压油箱 Tank 1
9 803166449 堵头 Plug 2
10 253006324 液压油箱回油钢管 Tube 1
11 803401136 O形圈 56.74×3.53 “O” Ring 1
12 805048018 螺栓M12×40 bolt 8 GB/T16674.1-2004
13 803164828 法兰组件 Flange compent 5
14 803401130 O形圈 37.69×3.53 “O” Ring 8
15 805048034 螺栓 M16×40(达克罗) Bolt 4 GB/T16674.1-2004
16 253006340 工作泵出油块 Block 1
17 805048014 螺栓 M10×85半牙 10.9（达克罗） Bolt 4 GB/T 16674.1-2004
18 253006602 工作泵吸油块 Block 1
19 805048026 螺栓 M12×90半牙 10.9（达克罗） Bolt 4
20 803077002 工作泵 Working Pump 1
21 252909510 液压泵安装组件 Fastening Components 2
22 805002239 螺柱 M10×75 Bolt 4 GB/T 901-1988
23 805238533 螺母 M10(达克罗) Nut 4 GB/T6177.1-2000
24 803083407 双联泵 Pump 1
25 803164240 法兰组件 Flange 1
26 251807608 转向泵吸油钢管 Tube 1
27 252112726 支板 Plank 1
28 253006603 管夹总成 Pipe Clamp Components 1
29 252909516 回油接头块 Joint Block 1
30 805004763 螺栓 M10×25(达克罗) Bolt 2 GB/T16674.1-2004
31 252909517 回油接头块钢管 Tube 1
32 252909518 U型螺栓组件 U-bolt Components 1
33 252908352 软管总成 Hose 1
34 252113924 分配阀进油块 Joint Block 1
35 805048027 螺栓 M12×100 10.9（达克罗） Bolt 805048027 4
36 252909509 回油钢管固定组件 Fastening Components 1
37 252112733 工作泵出油胶管 Hose 1
38 252908697 转向泵出油胶管 Hose 1
39 252300148 流量放大阀 Valve 1
40 805048028 螺栓 M12×110半牙 10.9（达克罗） Bolt 3 GB/T 16674.1-2004
41 803198806 法兰组件 Split Flange 1
42 252909515 管夹组件 Pipe Clamp Components 2
43 805048006 螺栓 M10×30 Bolt 4 GB/T16674.1-2004
44 252909520 支板 Plank 1
45 252909967 管夹组件 Clamp 1
46 252909521 支板 Plank 1
47 805203166 螺母 M8 Nut 1 GB/T6177.1-2000
48 805004756 螺栓M8×20 Bolt 1 GB/T16674.1-2004
49 803199333 卡套 φ74 Joint 1 TJBC
50 801902715 喉箍 B52-76 Hose Clamp 4 QC/T619-1999
51 252114475 转向泵吸油胶管 Hose 1
52 253006606 工作泵吸油胶管 Hose 1
53 801902716 不锈钢喉箍 70-89 Hose Clamp 4 QC/T619-1999
54 803401145 O形圈 85.32×3.53 “O” Ring 1
55 253006601 总吸油钢管 Tube 1
56 269901947 测压法兰块 Joint Block 1
