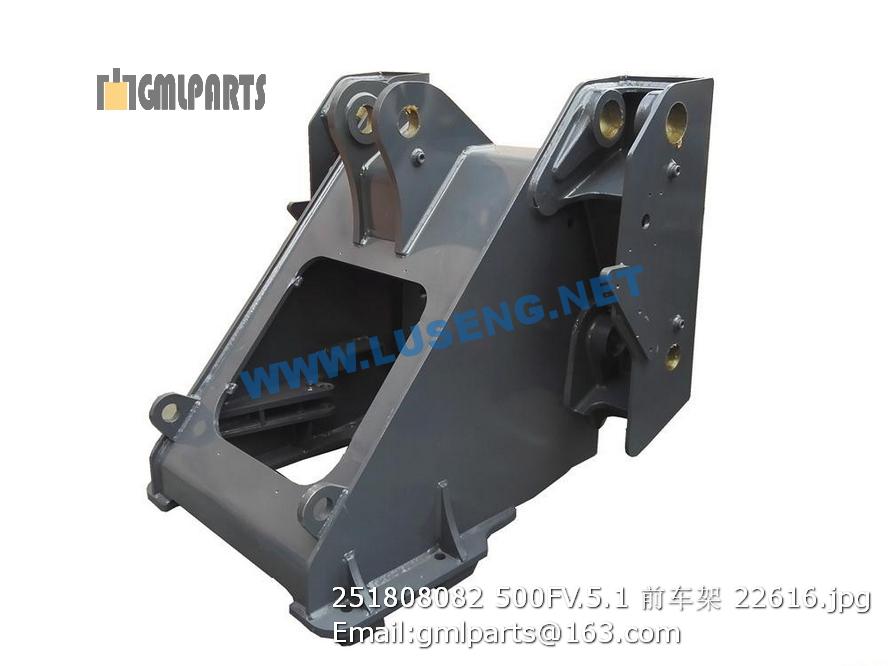

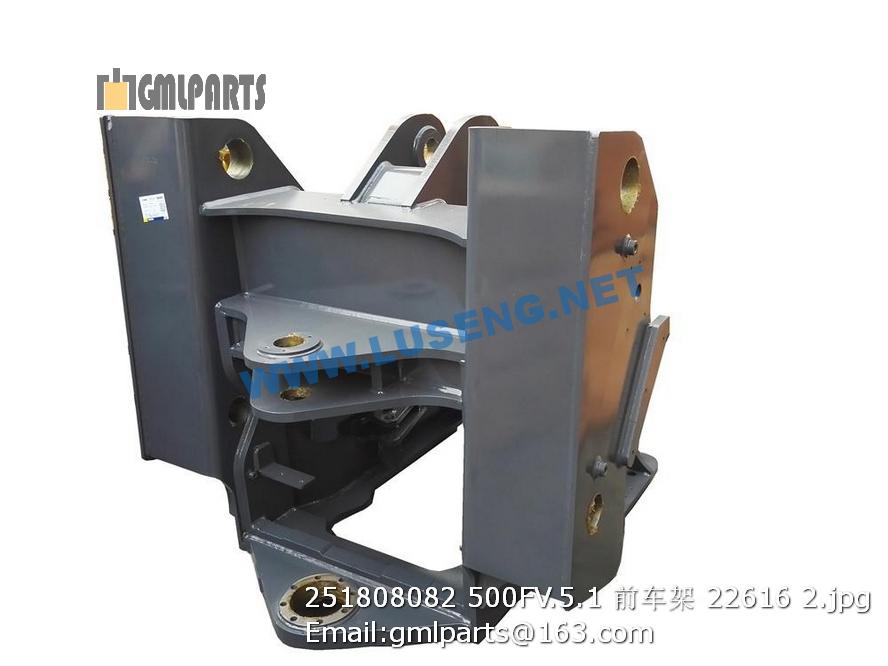

251808082 500FV.5.1 FRONT FRAME

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 801100336 黄油嘴M10X1 Grease Nipple 9 JB/T7940.1-1995
2 252900486 转斗销油管 Oil Tube 1
3 252900488 转向销油管 Oil Tube 2
4 803604578 线卡φ10 ply-yarn drill φ10 26
5 805000033 螺栓M8×16 Bolt 18 GB/T5783-2000
6 805300069 垫圈 8 Washer 8 18
7 805300010 垫圈 8 Washer 18
8 803163960 接头体6 Pipe Connection 7 GB/T5625.2-2008
9 803163961 接头体6 Pipe Connection 8 GB/T5631.2-1985
10 805200165 锁紧螺母6 Nut 8 GB/T5649-1985
11 805301409 复合式密封硬垫圈 10 Washer 8 Q/SC1294-2000
1.1 252904087 后车架 Rear Chassis 1 型号500KDL、500KSL
1.2 252904238 后车架 Rear Chassis 1 型号500KD(II)L、500KD(IV)L
2 251400276 后转向销 Rear Steering Pin 2
3 805300111 垫圈 16 Washer 6 GB/T96.1-2002
4 805300011 垫圈 16 Washer 6 GB/T 93-1987
5 805000022 螺栓M16X25 Bolt 6 GB/T5783-2000
6 801100339 油杯 M10×1 801100339 2 JB/T7940.2-1995
7 805601608 销 32×80 PIN 2
8 252101576 固定杆 fixed link 1
9 250900710 弹性挡簧 Elastic Spring 2
10.1 252904094 右侧挡板 Plate 1
10.2 252900849 左侧挡板 Plate 1
11 805300069 垫圈 8 Washer 8 9
12 805300010 垫圈 8 Washer 9
13 805000033 螺栓M8×16 Bolt 9 GB/T5783-2000
14 252904969 配重总成 Counterweight 1
15 805001915 螺栓M30×240 Bolt 4 GB/T5782-2000
16 805301290 垫圈30 Washer 4 GB/T93-1987
17 252100775 牵引销 Pin 1
18 801100336 黄油嘴M10X1 Grease Nipple 2 JB/T7940.1-1995
19 803604578 线卡φ10 ply-yarn drill φ10 5
20 252900491 后销黄油管 Oil Tube 1
21 803163961 接头体6 Pipe Connection 4 GB/T5631.2-1985
22 251400289 摆动架销 Sway Bracket Pin 2
23 250400178 调整垫片 Adjusting Cushion 2
24 252108234 套 Sleeve 2
25 250400177 调整垫片 Adjustment shim 2
26 252900447 摆动架 Sway Bracket 1
27 252900490 前销黄油管 Oil Tube 1
28 252903961 橡胶护套 Rubber Sleeve 3
29 252904216 后灯盒 Lamp Protector 2
1 251800152 多路阀DF32D2(500F) Valve 1 101516 101521
2 252903966 支板 Plank 1
3 252900534 钢管 Tube 1
4 803164272 分离式法兰 Split Flange 5
5 252900535 软管总成 Hose 1
6 805300111 垫圈 16 Washer 8 GB/T96.1-2002
7 805300011 垫圈 16 Washer 8 GB/T 93-1987
8 805000051 螺栓 M16×40 Bolt 4 GB/T5783-2000
9 252900255 钢管 Tube 1 500K.07.1.3
10 805300018 垫圈12 washer 12 35 GB/T93-1987
11 805000048 螺栓M12X35 Bolt 20 GB/T5783-2000
12 803164126 O形密封圈61.5X3.55 O- Ring 1 GB/T3452.1-1992
13 250400239 分离式法兰 Split Flange 1 ZL50E.7.1.24-1
14 252101531 液压油箱 Oil Box 1 500K.7.1.4
15 252100360 分离式法兰 Split Flange 1 Z5G.7.2-3
16 801100066 O形密封圈42.5X3.55 O- Ring 1 GB/T3452.1-1992
17 252900496 吸油钢管 Tube 1
18 252100847 密封垫 Seal packing 2
19 803004104 转向泵 Steering Pump 1
20 801100049 O形密封圈50X3.55 O- Ring 1 GB/T3452.1-1992
21 252900497 吸油钢管 Tube 1
22 805000263 螺栓 M12×90 BOLT 4 GB/T5783-2000
23 252900992 钢管 Tube 1
24 803004128 齿轮泵 Gear Pump 1
25 252904451 软管总成 Hose 1
26 805300014 垫圈 10 Washer 15 GB/T93-1987
27 805000026 螺栓 M16×45 Bolt 4 GB/T 5783-2000
29 805002242 螺柱 10×110 Bolt 8 GB/T 901-1988
30 252900539 钢管 Tube 1
31 252900537 接头块 Joint Block 1
32 805002243 螺柱 M10×120 Double-screw Bolt 4 GB/T 901-1988
33 805200049 螺母 M12 Nut 12 GB/T6170-2000
34 805000017 螺栓 M8×25 bolt 2 GB/T5783-2000
35 252300148 流量放大阀 Valve 1
36 805000403 螺栓M12X110 Bolt 3 GB/T5782-2000
37 805002288 O形圈 O- Ring 1
38 269900182 法兰 Split Flange 1
39 252900991 软管总成 Hose 1
40 252904234 支板 Plank 1 500K.7.1.12-1
41 801100269 O形密封圈 75X3.55 O- Ring 1 GB/T3452.1-1992
42 252900264 橡胶夹板 Rubber Plate 4 500K.7.1.13-1
43 252900284 支板 Plank 1
44 803163991 胶管B 51X210 Hose 1 JB/T8406-2001
45 801902714 不锈钢吼箍 51-70 Clump 2 QC/T619-1999
46 803163992 胶管 B38×210 Hose 1
47 801902712 喉箍 B33-57 Hose 2
48 805300020 垫圈12 Washer 8 GB/T97.1-2002
49 252904452 接头块 Joint Block 1
50 805300010 垫圈 8 Washer 2
51 252900278 钢管 Tube 1
52 252900285 法兰 Flange 1
53 805002233 螺柱M12X35 Bolt 8 Q/SC1294-2000
54 805000300 螺栓 M12×120 Bolt 2 GB/T5783-2000
55 252900469 连接块 Joint Block 1
56 805002864 螺柱M10×70 Bolt 4 GB901-88
57 805200048 螺母 M10 Nut 8 GB/T6170-2000
58 801100148 O形密封圈40×3.55 O- Ring 3 GB/T 3452.1-1992
59 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
60 803166449 堵头 Plug 1
61 252904453 支板 Plank 1
62 803164295 接头 Joint 1
63 252904235 夹板 Plank 2 500K.7.1.13-2
64 252900265 支柱 Brace 8 500K.7.1.13-3
65 805000100 螺栓 M10×55 Bolt 2 GB/T 5782-2000
66 252900280 压板 Plank 4 500K.7.1.12-2
67 252900281 橡胶垫 Rubber Blanket 2 500K.7.1.12-3
68 252900282 橡胶垫 Rubber Blanket 2 500K.7.1.12-4
69 252900283 支柱 support 2 500K.7.1.12-5
70 805000029 螺栓 M10×40 Bolt M10×40 3 GB/T5783-2000
71 805001938 螺栓 M12×150 Bolt M12×150 2 GB/T5782-2000
72 801100067 O形密封圈 50×3.1 O-Ring 50×3.1 1 GB1235-1976
