Description

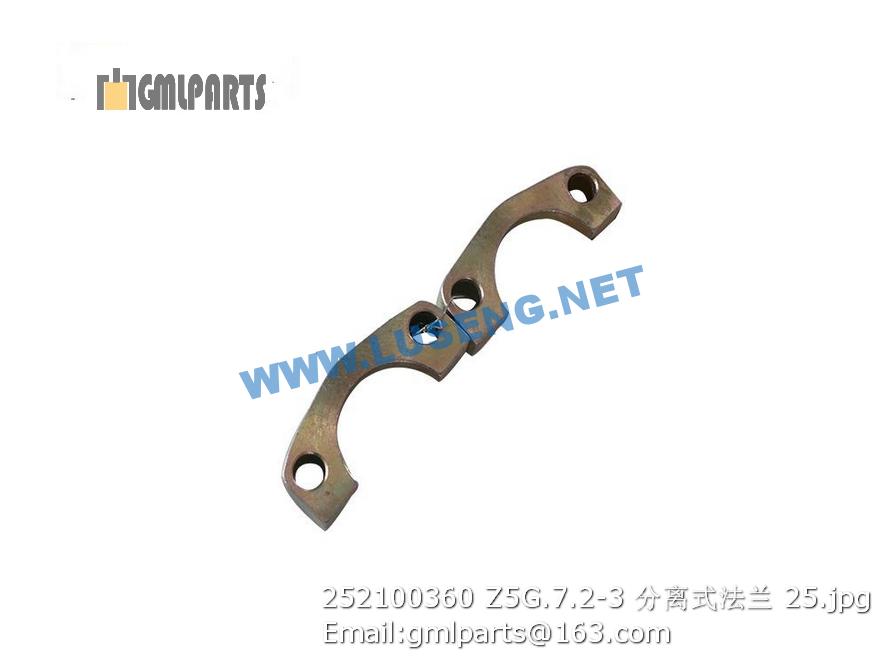

252100360 Z5G.7.2-3 Split Flange

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803004341 翻斗油缸 Cylinder 1 3030 101210 101512
2 252100629 左动臂缸 Left Lift Cylinder 1
2.1 803013063 左动臂油缸 cylinder 1
3 252900768 软管总成 Hose 1
4 252900286 钢管 Tube 1
5 252900287 钢管 Tube 1
6 803164271 法兰组件 Flange 12
7 252900292 软管总成 Hose 4
8 252900293 钢管 Tube 1
9 252900294 钢管 Tube 1
10 805300102 垫圈 10 Washer 12 GB/T96.1-2002
11 252900300 管夹 Pipe Clamp 1 500K.7.2-1
12 252900301 橡胶管夹 Rubber Clamp 1 500K.7.2-2
13 805300010 垫圈 8 Washer 6
14 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
15 252100628 右动臂缸 Right Lift Cylinder 1
15.1 803013064 右动臂油缸 Cylinder 1
16 269900201 分离式法兰 Split Flange 2
17 801100133 O形密封圈34.5X3.55 O- Ring 4 GB/T3452.1-1992
18 805000043 螺栓 M10×30 Bolt 8 GB/T 5783-2000
19 805300014 垫圈 10 Washer 34 GB/T93-1987
20 801100148 O形密封圈40×3.55 O- Ring 2 GB/T 3452.1-1992
21 805000062 螺栓 M10×35 Bolt 8 GB/T 5783-2000
22 252900295 钢管 Tube 1
23 252900296 钢管 Tube 1
24 252900499 钢管 Tube 1
25 801100066 O形密封圈42.5X3.55 O- Ring 1 GB/T3452.1-1992
26 805000041 螺栓M12X70 Bolt 4 GB/T5782-2000
27 805300018 垫圈12 washer 12 4 GB/T93-1987
28 269900200 U形螺栓 Bolt 4
29 805200048 螺母 M10 Nut 12 GB/T6170-2000
30 805300069 垫圈 8 Washer 8 4
31 252900769 软管总成 Hose 1
32 253000242 支板 Plank 2 600K.7.2.11-1
33 803166449 堵头 Plug 3
35 253000349 护罩 Guard 1 600K.7.2.12
36 805000020 螺栓 M8×30 Bolt 4 GB/T5783-2000
37 253000350 传感器支架 Plank 1
38 803164272 分离式法兰 Split Flange 2
39 252900280 压板 Plank 8 500K.7.1.12-2
40 252900281 橡胶垫 Rubber Blanket 4 500K.7.1.12-3
41 252900298 支柱 support 4 500K.7.2.11-2
42 252900282 橡胶垫 Rubber Blanket 4 500K.7.1.12-4
43 805000727 螺栓M10X25 Bolt 6 GB/T5783-2000
44 805000100 螺栓 M10×55 Bolt 4 GB/T 5782-2000
45 252900470 支板 Plank 2
1 252101049 右钢管 Tube 1
2 252100663 固定板 Plank 8
3 250200250 U形螺栓 U-Bolt 10
4 805200045 螺母 8 Nut 20 GB/T 6170-2000
5 805300069 垫圈 8 Washer 8 20
6 805300010 垫圈 8 Washer 20
7 803004103 分配阀DF32D3 Valve 1
8 803164272 分离式法兰 Split Flange 2
9 803164290 接头 Connector 1 LH18L
10 252902533 分配阀进油块 Block 1
11 801100148 O形密封圈40×3.55 O- Ring 1 GB/T 3452.1-1992
12 805300014 垫圈 10 Washer 8 GB/T93-1987
13 805000206 螺栓M10x100 Bolt M10x100 4 GB/T5782-2000
14 252900999 右钢管 Tube 1
15 252101051 胶管总成 Hose 2
16 252901000 左钢管 Tube 1
17 252904595 阀支板 Plank 1
18 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
19 252101055 左钢管 Tube 1
20 805301417 垫圈30 Washer 4 Q/SC1294-2000
21 250400425 堵头 Plug 4
23 252900554 右支板 Plank 1
24 252900555 左支板 Plank 1
25 805300018 垫圈12 washer 12 4 GB/T93-1987
27 252900280 压板 Plank 8 500K.7.1.12-2
28 252900282 橡胶垫 Rubber Blanket 4 500K.7.1.12-4
29 252900281 橡胶垫 Rubber Blanket 4 500K.7.1.12-3
30 805000047 螺栓 M10×50 Bolt 4 GB/T 5783-2000
