Description

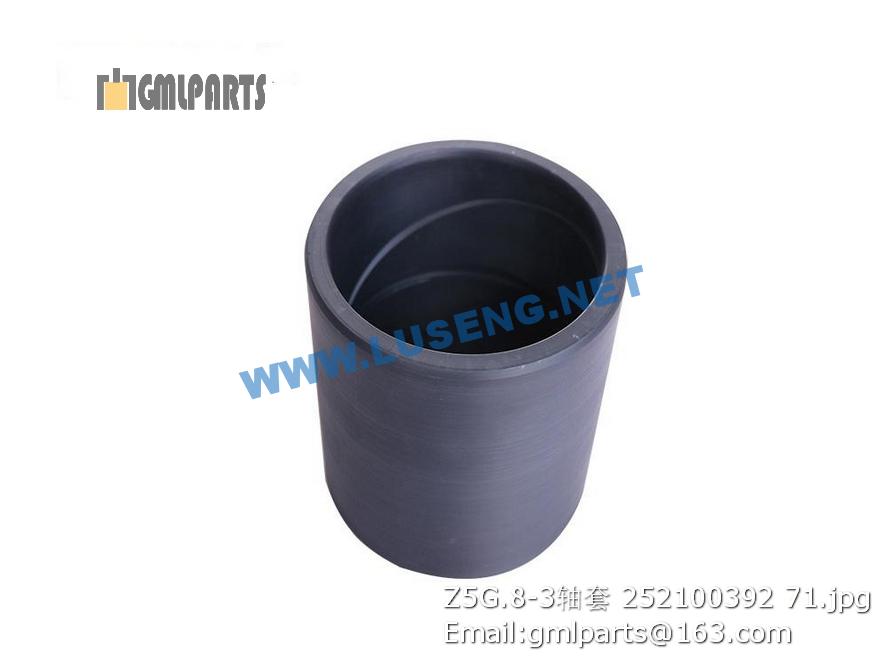

252100392 Z5G.8-3 BUSHING XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164766 接头 JOINT 1
2 803164761 接头 Connector 1
3 803163650 弯头 Connector 1
4 803164700 法兰接头 Flange 4
5 803164714 法兰组件 Flange 4
6 803163574 弯头 Elbow 2
7 803164256 接头 Connector 2
8 239900432 软管总成 Hose 1
9 803164621 接头 adapter 1
10 803164690 变径接头 Adapter 1
11 803100382 螺塞M22×1.5 Plug 1 JB1000-1977
12 805300032 垫圈 22 Washer 1 JB/T982-1977
13 803165202 软管总成 Hose 1
14 239900376 软管总成 Hose 2
15 228700437 管夹 Hose 1
16 228700441 管夹 Rubber 1
17 805000714 螺栓 M10×20 Blot 2 GB/T5783-2000
18 805300014 垫圈 10 Washer 2 GB/T93-1987
19 803164622 接头 adapter 2
20 239900444 软管总成 Hose 1
21 803163853 测压接头 Pressure Measurement Joint 3
22 239900364 软管总成 Hose 1
23 803163638 接头 Joint 1
24 228700266 磁性螺栓 MAGNETISM BOLT 1
25 801100121 O型圈 125×3.55 O Ring Seal 125×3.55 1 GB/T3452.1-1992
26 803068197 驱动泵 Propulsion-pump 1
27 805000103 螺栓 M14×35 Bolt 4 GB/T5783-2000
28 805301376 垫圈14 Washer 14 4
29 803164539 吸油滤清器底座 filter base 1
30 803164538 滤芯 Filter 1 SF6720,滤芯每1000小时或半年更换，以先到为准 SF6720, filter every 1000 hours or half year replacement, whichever occurs first
31 228700446 螺栓 bolt 2
32 805300010 垫圈 8 Washer 2
33 803164740 接头 Adapter 1
34 801100055 O型圈160×3.55 O-ring 1
35 803068198 驱动马达 Propulsioon-motor 1
36 805003933 螺栓M16×1.5×45 Bolt 4 GB5785-86
37 805301377 垫圈 16(达克罗) Wahser 4
38 803604733 插头 Adapter 2
39 230101126 摇臂 plate 1
