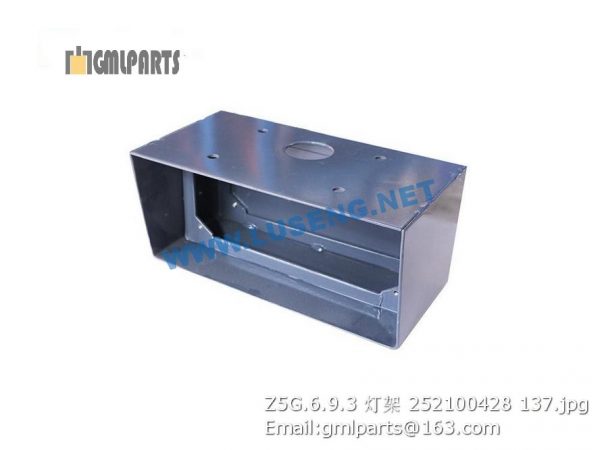

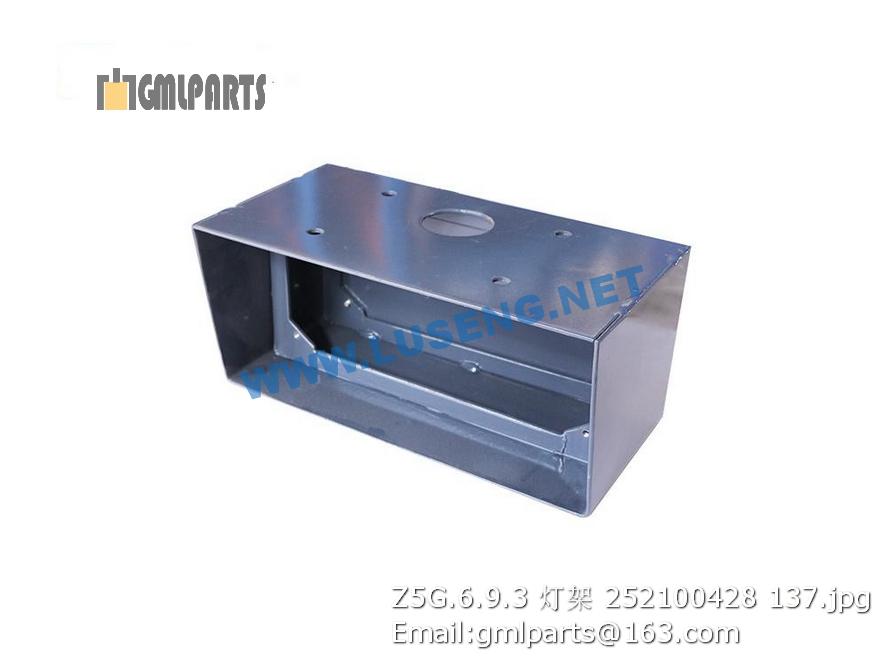

252100428 Z5G.6.9.3 XCMG LAMP BRACKET

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 227002340 密封海绵 SEALING WASHER 1 电气箱总成附件
2 227002341 电气箱总成 Box 1 总成(包含附件)
3 227002342 后壳 END COVER 1 电气箱总成附件
4 ▲228901884-0301 密封条 SEALING STRIP 1 电气箱总成附件
5 805338282 垫圈 14(达克罗) WASHER 4 GB/T97.1-2002
6 805338262 垫圈14 WASHER 4
7 805046890 螺栓 M14×40(达克罗) Bolt 4 GB/T5783-2000
8 227002339 前盖 FRONT COVER 1 电气箱总成附件
9 805046892 螺栓10×45 Bolt 1 GB/T5783-2000
10 803085287 电气箱锁具 LOCK 1 电气箱总成附件
11 805140822 螺钉M5×20 Bolt M5×20 4
12 805338383 垫圈5 Washer 5 4
13 805338380 垫圈5 Washer 4
14 805238916 螺母 M5(达克罗) Nut 4 GB/T6172.1-2000
15 227002326 爬梯总成 LADDER 1
16 805046473 螺栓 M10×30(达克罗) Bolt 6
17 805338278 垫圈 10(达克罗) Washer 6
18 805338260 垫圈 10(达克罗) Washer 6
1 228900795 调整垫 Shim 2
2 228900917 前梁 Front girder 1
3 228900796 调整垫 Shim 2
4 805338291 垫圈 24(达克罗) Washer 66 GB/T97.1-2002
5 805049100 螺栓 M24×2×80(达克罗) BOLT 22 GB/T5786-2000
6 228900491 螺栓盖 Bolt Cover 66
7 805005958 螺栓 M24×100(达克罗) Bolt 44 GB/T5782-2000
8 228900884 右外侧板总成 Right Outside Plate Assembly 1
9 228900883 左外侧板总成 Left Outside Plate Assembly 1
10 228900933 压轮框架 Frame 1
11 228700275 连接板 Plank 1
12 228700274 销 Pin 2
13 228700141 弹簧 Spring 2
14 800511428 钢球 φ10 Steel Ball φ10 2 GB/T308
1 805046547 螺栓 M12×35(达克罗) Bolt 12 GB/T5783-2000
2 805338261 垫圈12（达克罗） Washer 12
3 805046502 螺栓 M8×12(达克罗) Bolt 1 GB/T5783-2000
4 228700367 防尘盖 Prevent dust cover 1
5 228700370 盖 Cover 2
6 228700371 垫 Washer 6 每组含t=0.1、t=0.35、t=1各1个
7 800511347 轴承 GAC85S/K Bearing 4 GB/T304-2002
8 801100336 黄油嘴M10X1 Grease Nipple 6 JB/T7940.1-1995
9 228901992 转向铰接 1
10 228700373 V型圈 V-ring 2
11 228700374 调整垫 Shim 2 每组含t=0.1、t=0.5、t=1各2个
12 805140845 螺钉 M12×16(达克罗) BOLT 3 GB/T77-2007
13 228700372 盖 Cover 1
14 805338291 垫圈 24(达克罗) Washer 12 GB/T97.1-2002
15 805338365 垫圈 24(达克罗) WASHER 12
16 805046979 螺栓 M24×70 (10.9级) Bolt 12 GB/T5782-2000
17 228700375 V型圈 V-ring 1
