Description

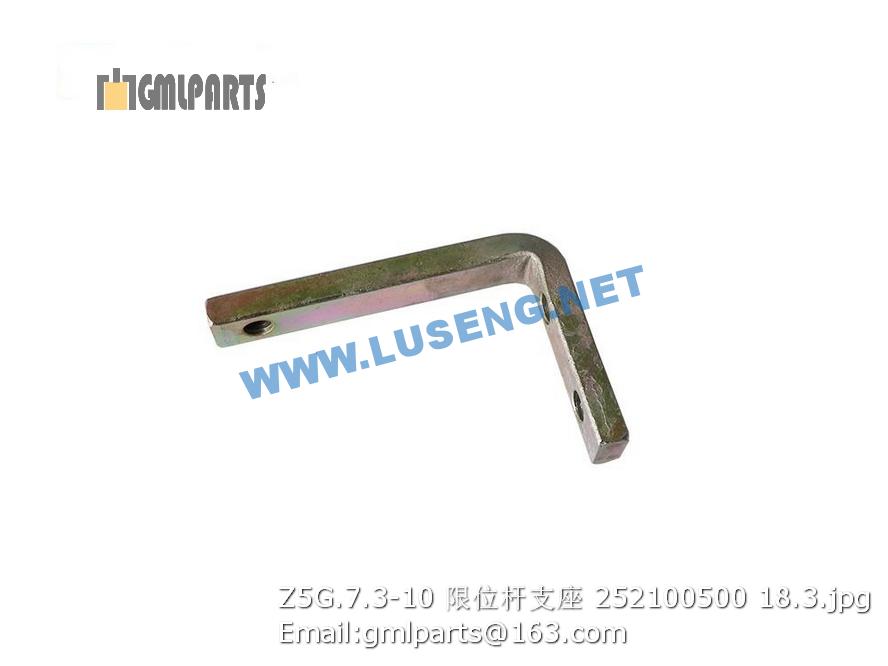

252100500 Z5G.7.3-10 Bracket of Limit Rod

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803075352 连接销 Pin shaft 2
2 803075353 卡片 Pin 2
3 805100064 螺钉 M8×20 Bolt 4 GB/T70.1-2008
4 805300010 垫圈 8 Washer 4
5 ▲803079167-1 锁紧销 Pin 1
6 ▲803079167-2 活塞 Piston 1
7 803044818 孔用支撑环 retaining Ring 2
8 803044817 格来圈125×109.5×6.3 Glyd Ring 1
9 801100074 0型密封圈 O-ring 1
10 ▲803079167-3 缸体 Cylinder 1
11 ▲803079167-4 活塞杆 Piston shaft 1
12 ▲803079167-5 导向套 Guide sleeve 1
13 803044819 轴用支撑环 retaining Ring 2
14 803044820 斯特封45×60.1×6.3 seal 1
15 ▲803079167-6 挡圈125×120.2×1.5 Washer 1
17 803166651 O型圈125×3.55 O-ring 1
18 803044821 防尘圈45×53×6 Dustproof ring 1
19 803044822 轴封45×55×7.3 Shaft seal 1
1 803103529 接头 Joint 7
2 239902293 软管总成 Hose 1
3 803162089 接头 Joint 1
4 239900491 软管总成 Hose 1
5 803103351 接头 Joint 4
6 803107692 软管总成 Hose 1
7 803379892 软管总成 Hose 1
8 803371000 软管总成 Hose 1
9 803103339 接头 adapter 2
10 803182587 软管总成 Tube Assembly 1
11 803164724 接头 Joint 3 GE10L9/16UNFOMD
12 805338260 垫圈 10(达克罗) Washer 2
13 803084432 停车制动释放阀组1 Hy-Brake valve 1
14 805046472 螺栓 M10×20(达克罗) Bolt 2
15 803103815 接头 Joint 1 VKA3/10LCF
