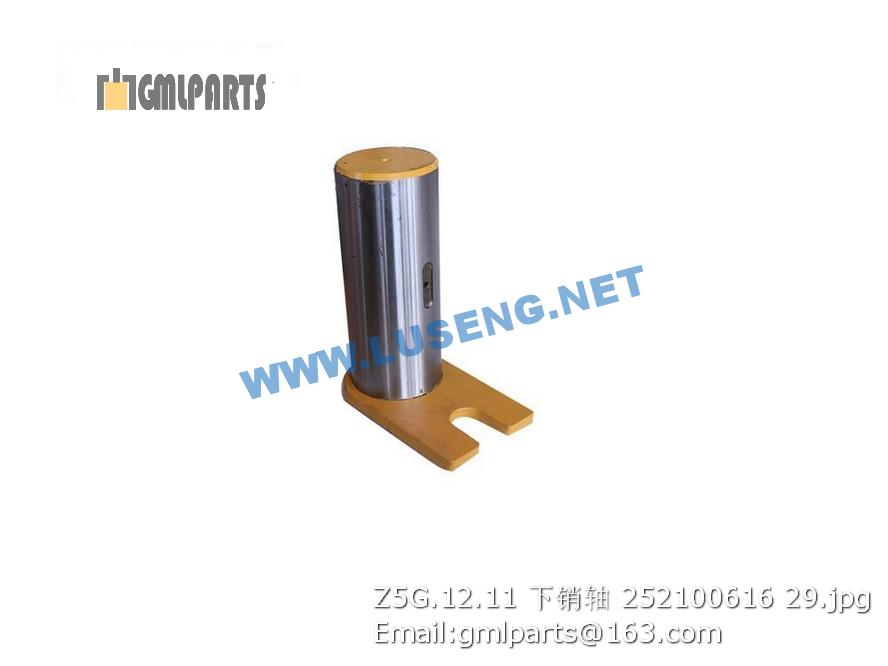

252100616 Z5G.12.11 PIN XCMG
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800101455 柴油机 Engine 1 B
1 800101577 柴油机 Engine 1 A
2 229600539 排气管 Joint tube 1
3 ▲2296XD31XD41-040101 垫 Washer 1 发动机带 A
3 ▲2296XD31XD41-040102 垫 Washer 1 发动机带 B
4 801902717 不锈钢喉箍 80-100 Clamp 4 QC/T 619-1999
5 229600817 软管 Hose 1
6 800101598 空气滤清器 Air clean 1
7 229600541 滤清器支架 Bracket 1
8 229600547 燃油系统 Fuel system 1
9 229600818 进气软管 Hose 1
10 805000434 螺栓 M8×50 Bolt 4 GB/T5782-2000
11 805300010 垫圈 8 Washer 6
12 805200045 螺母 8 Nut 2 GB/T 6170-2000
13 805000043 螺栓 M10×30 Bolt 2 GB/T 5783-2000
14 805300014 垫圈 10 Washer 18 GB/T93-1987
15 805000727 螺栓M10X25 Bolt 10 GB/T5783-2000
16 229600872 分动箱总成 Gear box 1 B
16 229602055 分动箱总成 Gear box 1 A
17 805000573 螺栓M12×100 BOLT 4 GB/T5782-2000
18 805300018 垫圈12 washer 12 8 GB/T93-1987
19 229600572 排油管 Pipe 1
20 229600574 管箍 Muffler 2
21 805000018 螺栓 M8×20) Elbow 4
22 229600815 消音器 Muffle 1
23 229600583 石棉垫 Washer 1
24 805000074 螺栓 M12×20 Bolt 4 GB/T5783-2000
25 229600768 连接管 Joint tube 1 B
25 229600577 连接管 Joint tube 1 A
26 229600580 管卡 Clip 2
27 229600816 波纹管 Tube 1
28 229600575 密封胶条L=900 Border 1
29 229602335 导风罩 flange 1 A
29 229602342 导风罩 flange 1 B
30 229600576 密封胶条L=750 Border 1
31 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
32 860112884 启动马达 Start machine 1 发动机带
33 860112956 皮带 Strap 1 发动机带
34 860118683 机油滤芯 Oil filter core 1 发动机带
35 860109489 空滤滤芯 Air filter core 1 发动机带
36 805000322 螺栓 M6×16 Bolt 1 GB/T5783-2000
37 805105141 垫6 Washer 5 1 GB/T 93-1987
1 229600549 油箱 Oil box 1
2 229600909 垫 Washer 1
3 229600891 盖板 Cover board 1
4 800101718 空气滤清器 Breather filter 1
5 805000391 螺栓M8X16 Bolt 6
6 805300109 垫圈 5 Washer 6 GB/T93-1987
7 229600572 排油管 Pipe 1
8 229600554 油管接头 Adapter 1
9 805300026 垫圈16 Washer 2
10 227300286 接头 Joint 1
11 227300284 接头 Tie 1
12 229600552 输油管 Hose 1
13 859907948 喉箍 C10-16 Clamp 6
14 229600555 输油管 Hose 1
15 800101597 滤油器 Filter 1 发动机带
16 229600556 油管接头 Oil joint 1
17 803166709 垫圈8 Washer 2
18 229600551 胶垫 Veneer 1
19 805300069 垫圈 8 Washer 8 14
20 805000089 螺栓 M8X35 Bolt 14 GB/T 5783-2000
