Description

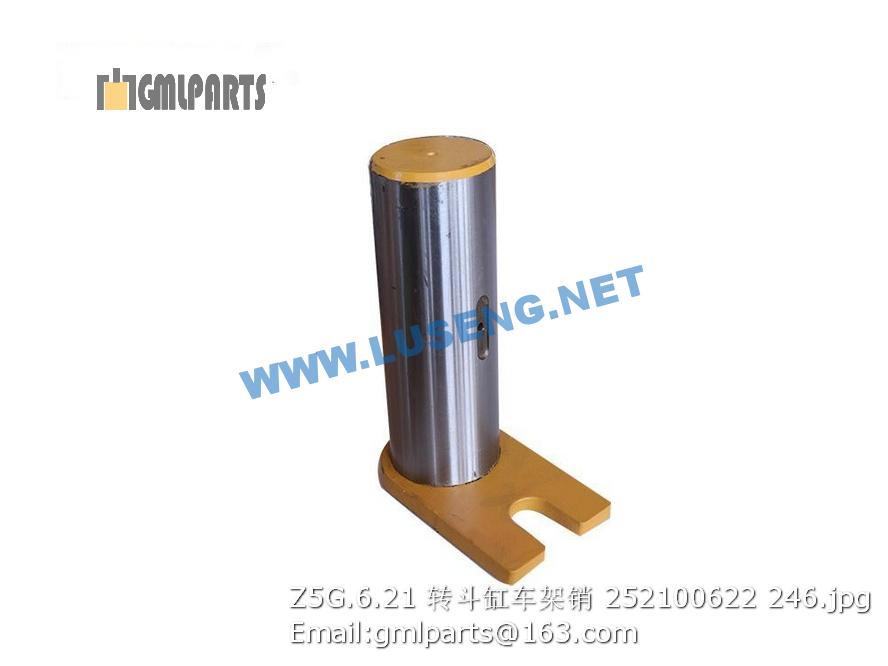

252100622 Z5G.6.21 PIN XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805300024 垫圈14 Washer 17
2 800101274 燃油管 Fuel Hose 2 R28-2600
3 228700315 接头 Joint 7
4 800104159 柴油滤清器 Fuel Filter 1 1117050-D142 发动机带
5 ▲228901952-050501 燃油管 Fuel Hose 2 发动机带
6 228702264 接头 Adapter 1
7 805300026 垫圈16 Washer 4
8 228702263 接头 Adapter 2
9 805300044 垫圈 18 Washer 1 JB/T982-1977
10 228702450 接头 Adapter 1
11 805046639 螺栓 M12×60(达克罗) Bolt 2 GB/T5782-2000
12 805301374 垫圈 12(达克罗) Bolt 2
13 805238367 螺母 M12(达克罗) Nut 2 GB/T6170-2000
14 801905415 燃油管 Fuel Hose 1 R29-2200
15 803103852 接头 adapter 1 GE12LM18×1.5EDOMDCF
16 805046892 螺栓10×45 Bolt 2 GB/T5783-2000
17 805301373 垫圈10(达克罗) Washer 2
18 805238366 螺母 10（达克罗） Nut 2
19 803105885 软管总成 Hose 1 F481CACF121208-1200
20 803107607 接头 Joint 1 EW12LOMDCF
21 803104916 接头 adapter 1 GE12LMEDOMDCF
22 800154865 燃油粗滤Preline420(1117210-D565) Pre-fuel filter 1 PRELINE420 发动机带
1 805046462 螺栓 M10×25(达克罗) Bolt 2
2 805338260 垫圈 10(达克罗) Washer 2
3 805338278 垫圈 10(达克罗) Washer 2
4 228901930 机油滤清器支架 Filter Bracket 1 发动机带
5 803182786 滤清器总成 Filter Assembly 1 04298926
6 ▲228901952-050601 软管总成 Hose 1 发动机带
7 ▲228901952-050602 软管总成 Hose 1 发动机带
8 803182787 安装座总成 Bracket 1 04298839 发动机带
