Description

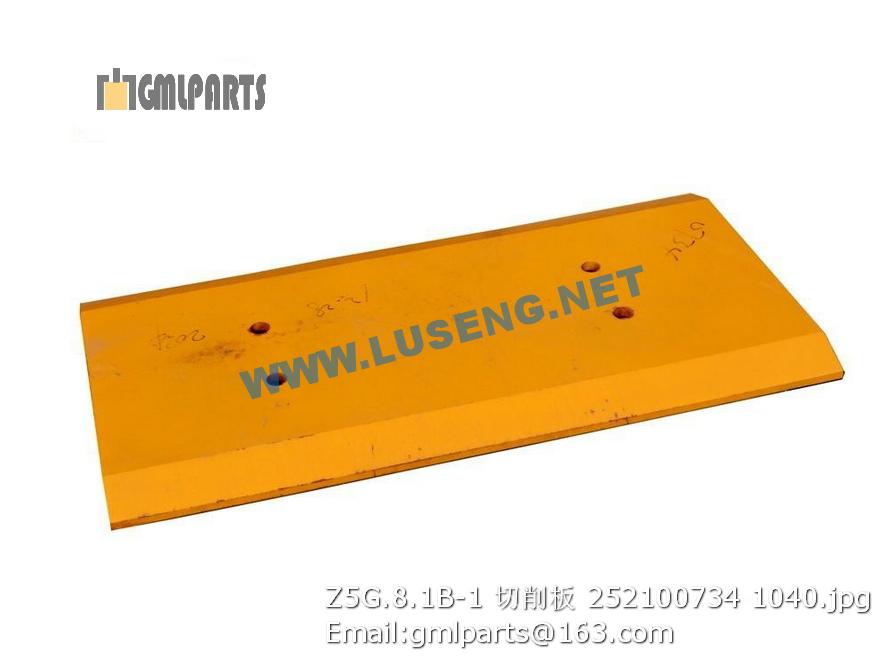

252100734 Z5G.8.1B-1 Cutting Edge XCMG ZL50G
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 228700169 油塞 Oil Plug 2
2 805300055 垫圈 30 WASHER 2 JB982-77
3 803201494 透气塞 breath cap 1 C-M12
4 801902798 减振块 Shock absorber 8 YLJ-19B
5 805000014 螺栓 Bolt 32
6 805301374 垫圈 12(达克罗) Bolt 64
7 805200098 螺母 M12 Nut 64 GB/T889.1-2000
8 229200022 压轮 Drum 1
9 805001925 螺栓M16×45 Bolt 40 GB/T5782-2000
10 805338246 垫圈16 washer 40 Nord-Lock
11 228302280 外轴承座 Bearing housing outer 2
12 229200023 左偏心轴 Eccentricity Shaft Left 1
13 228302818 轴承座 bearing house 2
14 800511396 振动轴承 Drum bearing 4 NJ322
15 228700157 橡胶套 Rubber sleeve 2
16 228700161 传动轴 Transmission shaft 1
17 229200024 右偏心轴 Eccentricity Shaft Right 1
18 801101754 油封 2
19 228302281 框架轴承座 Frame bearing set 2
20 228302282 安装板 Connect plate 2
21 800511397 框架轴承 bearing 2 JM822049-90N01
22 805000061 螺栓 M16×65 Bolt 16 GB/T5782-2000
23 805300147 垫圈16 Washer 16
24 805200200 螺母 M16 Nut 16 GB/T889.1-2000
25 805000032 螺栓M12X60 Bolt 8 GB/T5782-2000
26 805301285 垫圈12 Washer 9 GB/T93-1987
27 228302283 马达连接圈 motor bracket 1
28 805000713 螺栓 M10×45 Bolt 8 GB/T5783-2000
29 228302279 锁片 Washer 8 GB/T859-1987
30 228302284 花键套 Spline sleeve 1
31 228302285 轴承压板 connection plate 1
32 801100314 O形密封圈Φ165×3.55 O-ring 2
33 803164151 O型圈387×7 O-ring 2 GB/T3452.1-2005
34 229200025 压板 Cover Plate 1
35 229200026 轴承盖 Bearing Cover 1
36 805000043 螺栓 M10×30 Bolt 8 GB/T 5783-2000
37 226802286 油位螺栓 Oil Lever Bolt 1
38 805300026 垫圈16 Washer 1
39 228702284 3/4″堵头 plug 1
40 803166351 油封 1
41 227001607 加油管 oil pipe 2
42 805000017 螺栓 M8×25 bolt 2 GB/T5783-2000
43 228302718 右连接板 Connecting plate 2
44 805000024 螺栓M12×50 Bolt 32 GB/T5782-2000
45 805001989 螺栓M24×110 Bolt 8 GB/T5782-2000
46 805300021 垫圈24 Washer 12 GB/T97.1-2002
47 805200194 螺母 M24 Nut 8 GB/T 889.1-2000
48 805002099 螺栓M24×40 BOLT 4 GB/T5783-2000
49 228300479 调整垫 Shim 4
50 230504315 弹簧 spring 1
1 800302284 轮胎 Tyre 2
2 800345331 轮辋 Circular rim 2
3 800138290 驱动桥 Wheel axle 1
4 805041390 螺栓 M24×260-10.9-ZnD Bolt 8 GB/T5782-2000
5 805300021 垫圈24 Washer 16 GB/T97.1-2002
6 805201509 螺母M24 Nut 8 GB/T6170-1987
7 ▲228302523-0401 轮辋螺母M22X1.5 Nut 24
