Description

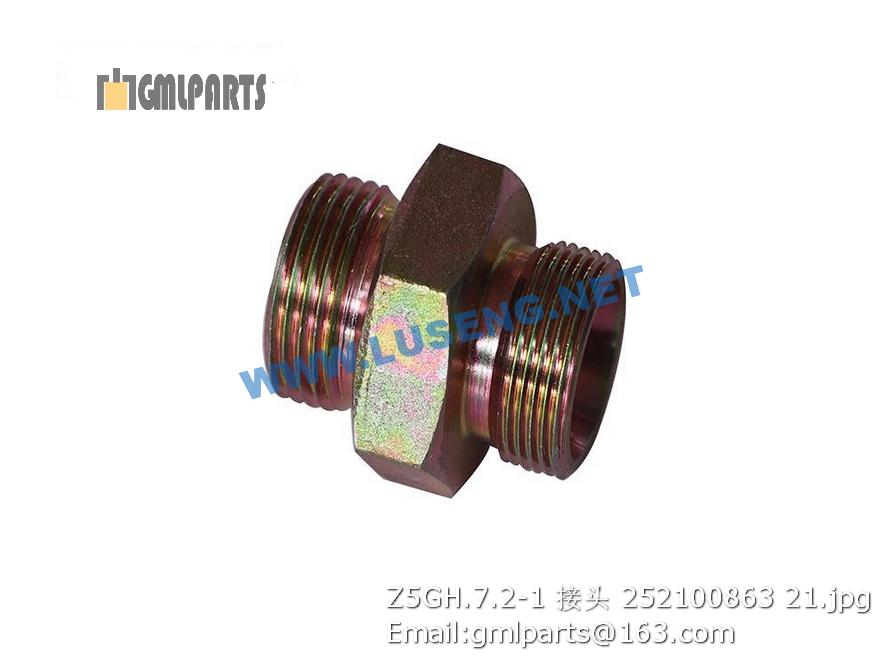

252100863 Z5GH.7.2-1 JOINT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
2 230100403 水箱盖 cover 1 YZC7.7.1-2
3 230100404 橡胶垫圈 Washer 1
4 229600789 水箱 Water tank 1 B
4 229600649 水箱 Water tank 2 A
5 803166411 密封圈 Ring 2
6 803165629 堵塞 Plug 2
8 800901498 水滤器 Water filter 1
9 805000164 螺栓M16×55 Bolt 4 GB/T5783-2000
10 805300030 垫圈 6 Washer 6 4 GB/T93-1987
11 229600668 胶管 Hose 1
12 800701190 水泵(12V) Pump 1
13 229600665 胶管 Hose 1
14 229602015 接头 Joint 1
15 805003976 螺栓M6X12 Bolt 10 GB/T5783-2000
16 229600660 密封垫 Ring 1
17 229600659 盖板 Cover board 1
18 805000018 螺栓 M8×20) Elbow 4
19 229600669 接头 joint 2
20 229600670 胶管 Hose 1
21 800701187 电磁阀(12V) Valve 1
22 805100266 螺钉 M4×12 SCREW 2 GB/T818-2000
23 229600650 接头 Connector 1
24 229600664 胶管 Hose 1
25 229600672 胶管 Hose 1
26 229600671 三通接头 Adapter 1
28 230100405 洒水管塞 Water sprinkling pipe plug 4
31 229600677 接头 Connector 2 A
31 229600793 管夹II Block 2 B
32 229600674 洒水管 Spring tube 2
34 805300069 垫圈 8 Washer 8 4
35 805100343 螺钉 M6X16 Bolt 4 GB/T65-2000
36 229600675 水位计 Gauge 1
37 280100107 卡箍 Clamp 12
38 805101743 螺钉M6X35 Screw 4 GB/T67-2008
39 230100402 水滤网 Filter 1
41 229600666 管夹 Bolck 2
42 805300083 垫圈6 Washer 4
43 805200053 螺母 M6 Nut M6 4
44 803604478 垫圈4 Washer 2 GB/T859-1987
45 229600845 垫子 Cushion 2 B
45 229600661 垫子 Cushion 2 A
46 805300024 垫圈14 Washer 2
1 ▲800901498-1001 上盖 Cover 1
2 ▲800901498-1002 滤网 Sieve 1
3 ▲800901498-1003 虑杯 Cup 1
4 ▲800901498-1004 球阀 Valve 1
