Description

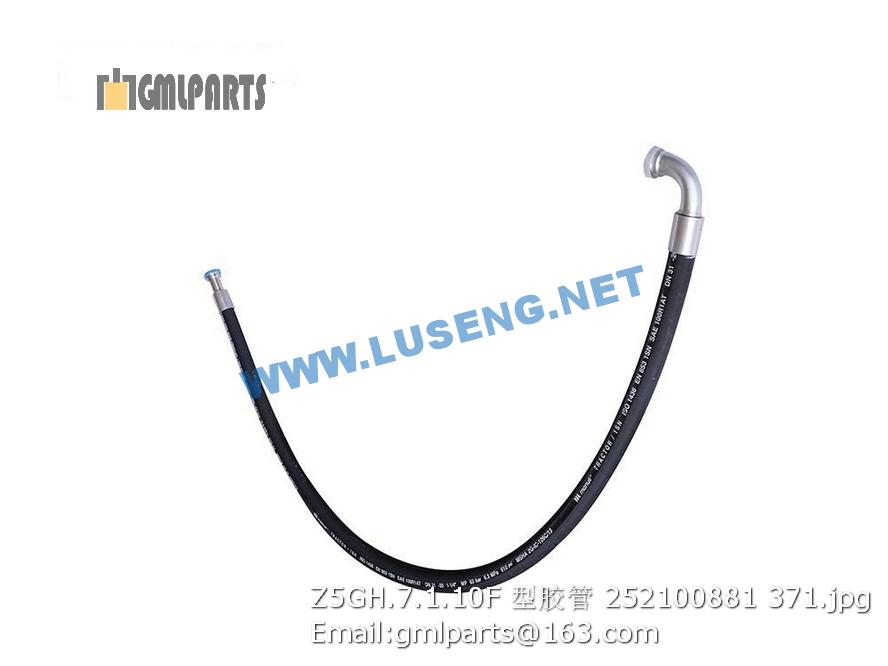

252100881 Z5GH.7.1.10 HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803004162 驱动马达 Hydraulic motor 2
2 803164891 接头 Adapter 4
3 803164796 弯头 Adapter 7
4 229600881 软管总成 Hose 1
5 239900290 软管总成 Hose 1
6 803165130 软管总成 Hose 1
7 239900285 软管总成 Hose 1
8 803164621 接头 adapter 1
9 239900553 软管总成 Hose 1
10 803165201 软管总成 Hose 1
11 803164746 接头 Adapter 2
12 803165735 三通接头 Adapter 2
13 803164740 接头 Adapter 2
14 803165145 软管总成 Hose 1
15 803164838 接头 Adapter 1
16 803165131 软管总成 Hose 1
17 803164631 弯头 Adapter 1
18 803164624 接头 Adapter 1
19 803164820 接头 Joint 1 GE08LM10×1EDOMDCF
20 803165732 三通接头 Connector 1
21 803165143 软管总成 Hose 1
22 803164890 接头 Adapter 2
23 229600629 管夹 Rubber block 2
24 229600630 管夹板 Plate 2
25 805000436 螺栓 M8×60 805000436 4 GB/T5782-2000
26 803004259 防打滑阀 Control valve 1
27 803164837 接头 Adapter 2
28 805100112 内六角螺钉 M6×50 Bolt 2 GB/T70.1-2000
29 805300030 垫圈 6 Washer 6 2 GB/T93-1987
30 803164809 接头 Adapter 1
31 805000020 螺栓 M8×30 Bolt 6 GB/T5783-2000
32 805201502 螺母 M8 6
33 805300069 垫圈 8 Washer 8 6
34 800101492 散热器 Radiator 1
35 805300083 垫圈6 Washer 10
36 805000638 螺栓 Bolt 6 GB/T5783-2000
37 229600628 导风罩 Cover 1
38 803165733 三通接头 Adapter 1
39 801100261 O型密封圈100×3.55 O-Ring Seal 1 GB/T3452.1-1982
40 803004358 驱动泵 Hydraulic pump 1
41 229600627 花键套 Splined sleeve 1
43 803201537 液位计 Level guage 1
44 800101457 空气滤清器 Air Filter 1
45 803164538 滤芯 Filter 1 SF6720,滤芯每1000小时或半年更换，以先到为准 SF6720, filter every 1000 hours or half year replacement, whichever occurs first
46 801902943 扎带 cable tie 10
47 229600378 护套 Hose 1
48 803165231 软管总成 Hose 1
49 803193692 软管总成 Hose 1
