Description

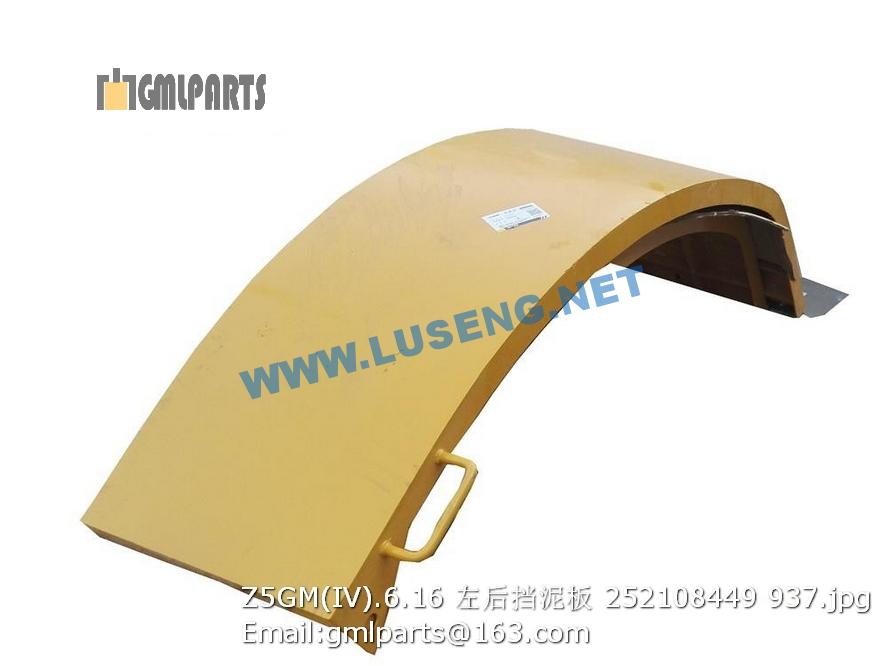

252108449 Z5GM(IV).6.16 Left Rear Fender

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805301383 垫圈 6(达克罗) Bolt 8
2 805000008 螺栓 M6×12 Bolt 8 GB/T5783-2000
3 230101379 盖板 Cover 2
4 230101417 前车架 Front frams 1
4 230101574 前车架 Front frams 1 XD82E
5 801966689 边缘保护条 L=1835 Strip 4
6 230101137 垫 Washer 1
7 230101138 盖板 Cover 1
8 805301384 垫圈 8(达克罗) Washer 16
9 805000017 螺栓 M8×25 bolt 16 GB/T5783-2000
10 801540541 油箱盖 Filter 1
11 227300123 连接销 Pin 1
12 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
13 805301373 垫圈10(达克罗) Washer 4
14 227300124 钢丝绳 Rope 1
15 230101420 安全锁紧 Security 1
16 230101421 管架支架 Board 1
17 230101141 右侧门 Right door 1
18 230101576 后车架 Rear frams 1 XD82E
18 230101419 后车架 Back frams 1
19 805000068 螺栓 M10×16 Bolt 4 GB/T5783-2000
20 805300014 垫圈 10 Washer 4 GB/T93-1987
21 230101147 护板 Cover 1
22 230101148 封板 Cover 1
23 805100101 螺钉 M8×12 Bolt 10
24 230101282 铰链 Foldout 4 4446-002C
25 805300030 垫圈 6 Washer 6 16 GB/T93-1987
26 805100309 螺钉M6×16 Screw 16
27 230101140 左侧门 Left door 1
28 230201890 管架 Board 2
29 230101418 铰接总成 Articulation 1
30 805201501 螺母 M20 NUT 1 GB/T889.1-2000
31 227300288 磁性螺塞 Plug 1
32 805000096 螺栓 M20×75 Bolt 1
33 230101363 电瓶箱盖板 Cover 1
34 805000033 螺栓M8×16 Bolt 4 GB/T5783-2000
35 230503197 脚踏板 Pedal 2
36 805300010 垫圈 8 Washer 8
37 805000616 螺栓 M8×12 Bolt 8 GB/T5783-2000
