Description

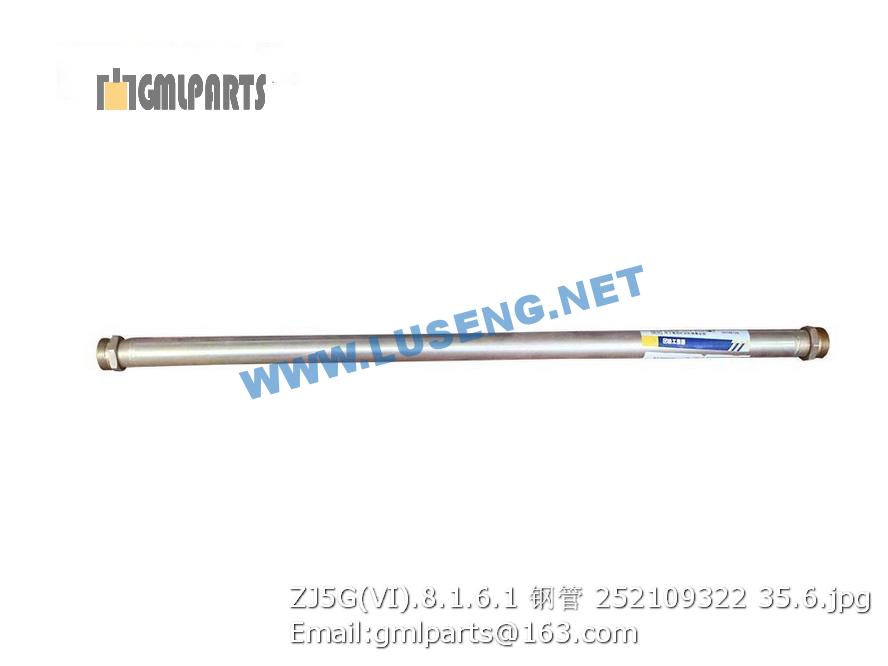

252109322 ZJ5G(VI).8.1.6.1 TUBE XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164867 接头 Adapter 4
2 230503007 软管总成 Hose 1 A、B（C的序号6）
2 230901681 软管总成 Hose 1 C
3 230503020 管夹 Hose clamp 2
4 230503021 管夹板 PPL plate 2
5 805000114 螺栓M10X80 Screw 4 GB/T5782-2000
6 230503008 软管总成 Hose 1 A、B
7 230503009 软管总成 Hose 2
8 230504132 软管总成 hose 1
9 801902794 橡胶护垫 Pad 10
10 801902944 扎带 Cable tie 50
11 239901809 软管总成 Hose 1
12 230500866 滤油器支架 Plate 1
13 803164539 吸油滤清器底座 filter base 1
14 803164592 液压油滤清器 Hydraulic oil filter elememt 1
15 803164768 接头 Adapter 2
16 803164798 弯头 JOINT 3
17 803165279 软管总成 Hose 1
18 803164908 隔板接头 Adapter 2
19 803164909 隔板接头 Adapter 2
20 803164796 弯头 Adapter 4
21 230503011 软管总成 Hose 1
22 230503012 软管总成 Hose 1
23 803168908 软管总成 Hose 1
24 230504133 软管总成 hose 1
25 803168910 软管总成 Hose 1
26 803164774 接头 Joint 1
27 803164770 接头 1 GE35L15/8UNO
28 803004266 振动泵 Vibration pump 1
29 803164687 接头 Adaper 4
30 803004267 振动马达 Vibration motor 2
31 801100091 O型圈100×3.55 “O” ring 100X3.55 2 GB/T3452.1-1992
32 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
33 805301374 垫圈 12(达克罗) Bolt 4
34 803163602 三通接头 Adaper 1
35 239900371 软管总成 Hose 1
36 803164733 接头 Adaper 1
37 803164562 测压接头 Measuring nipple 5
38 228700446 螺栓 bolt 2
39 805300010 垫圈 8 Washer 2
40 803164615 接头 Adapter 1
41 803164738 接头 Flange Straight Joint 1
42 230500864 隔板 Clap board 2
43 805002061 螺栓 M8x20 BOLT 8 GB/T5783-2000
44 805300069 垫圈 8 Washer 8 1
45 803163729 接头 Adaper 2
46 803604733 插头 Adapter 7
47 ▲230500680-8-5-1 螺栓 Blot 2
48 ▲230500680-8-5-2 O型圈 O-ring 1
49 803309219 弯头 Adapter 2
