Description

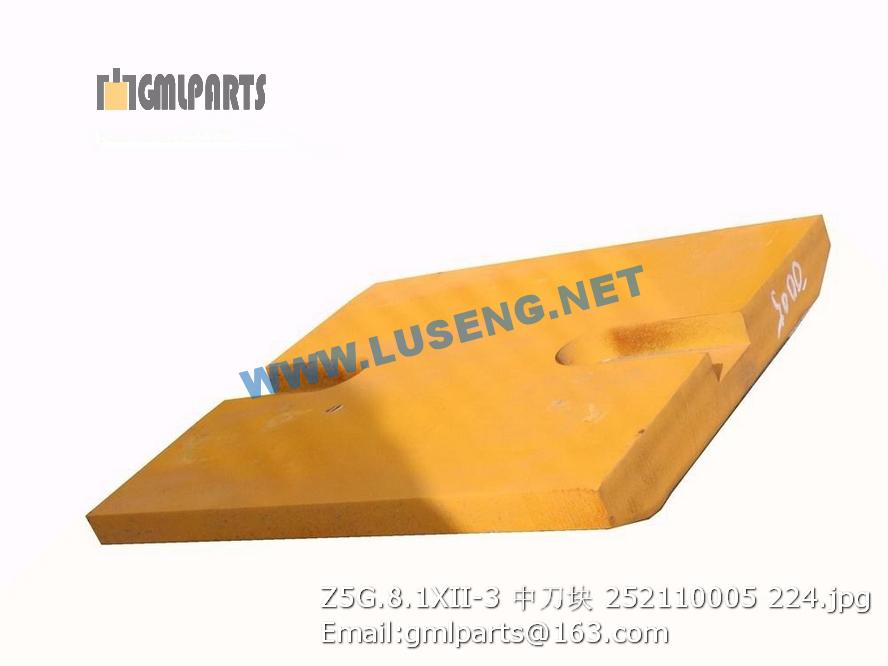

252110005 Z5G.8.1XII-3 Blade XCMG SPARE PARTS
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 228302504 仪表箱总成 Instrument panel 1
2 228302505 操纵箱总成 Control box 1
3 801902771 座椅 1
4 805000018 螺栓 M8×20) Elbow 4
5 805300010 垫圈 8 Washer 8
6 228700515 工具箱 Toolbox 1
7 800302322 操纵软轴 Control Soft shaft 1
8 800345333 油门软轴 soft shaft 1
9 800302335 熄火软轴 soft shaft 1
10 801902788 尼龙扎带ZD160×4 Nylon strip 2
11 228300628 支架板 Bracket 1
12 225600447 油门支架 Braket 1
13 225600448 熄火支架 Braket 1
1 228300708 壳体1 Carapace 1 1
2 228300709 壳体2 Carapace 2 1
3 228300710 壳体3 Carapace 3 1
4 228300711 壳体4 Carapace 4 1
5 228300712 防尘套 Dustproof sheath 1
6 805101829 螺钉M4X15 Bolt 15 GB/T819.1-2000
7 802101254 方向盘 Steering wheel 1
8 803164464 转向器总成 Redirector 1
9 805100409 螺钉M4X10 Bolt 10 GB/T818-2000
10 228300713 骨架焊接1 Welding mework1 1
11 228300714 保险丝盖板 Cover 1
12 805002024 螺栓M10X40 Bolt 4 GB/T5783-2000
13 805300017 垫圈10 Washer 4 GB/T97.1-2002
14 805000089 螺栓 M8X35 Bolt 8 GB/T 5783-2000
15 805200045 螺母 8 Nut 8 GB/T 6170-2000
16 805301384 垫圈 8(达克罗) Washer 8
17 228300732 调节手柄 Control handle 1
18 228300731 限位支座 Limiting bracket 1
19 228300730 锁紧支座 Locking bracket 1
20 228300729 连接板 Link plank 1
21 228300716 骨架焊接2 Frame welding 1
22 805000062 螺栓 M10×35 Bolt 4 GB/T 5783-2000
1 228300924 操纵箱壳体 Shell 1
2 805300109 垫圈 5 Washer 4 GB/T93-1987
3 805300119 垫圈5 Washer 4 GB/T 97.1-2002
4 805000391 螺栓M8X16 Bolt 4
5 228300923 操纵箱骨架焊接 Welding framework 1
6 228700574 盖板 Cover 1
7 805101831 螺钉M4×12 Screw 4
8 805002019 螺栓M10×28 Bolt 4 GB/T5783-2000
9 805300017 垫圈10 Washer 4 GB/T97.1-2002
10 805300014 垫圈 10 Washer 4 GB/T93-1987
11 805200116 螺母 M16 Nut 1 GB/T6172.1-2000
12 228300693 中位限位 Limit for neutral gear 1
13 228300689 连接架 Bracket 1
14 228300692 限位块 Limiting block 1
15 805101721 螺钉M4×15 Screw 2 GB/65-2000
16 805000387 螺栓 M6×12 Bolt 1 GB/T16674.1-2004
17 228300690 套 Sleeve 1
18 805002011 螺栓M4×25 Bolt 2 GB/T5783-2000
19 805201434 螺母M4 Nut 2 GB/6172.1-2000
20 228300691 轴支架焊接 Axis and bracket 1
22 805301383 垫圈 6(达克罗) Bolt 1
23 801902705 喉箍 Clamp 1
24 228300688 手柄支架 Bracket of handle 1
25 805200069 螺母 M12 Nut 2 GB/T 6172.1-2000
26 228300680 倒顺操纵手柄总成 Control handle 1
27 805000322 螺栓 M6×16 Bolt 6 GB/T5783-2000
28 805200053 螺母 M6 Nut M6 6
29 228300686 套 Sleeve 1
30 228300687 连接架 Bracket 1
31 228300694 油门安装结构 Accelerator bracket 1 Ⅰ
32 805100344 螺钉 M6×25 Bolt 4 GB/T65-2000 Ⅰ
33 228300735 油门操纵手柄总成 Accelerator handle 1 Ⅰ
